W 1.9 TDI najczęściej nie chodzi o rozbudowany czujnik analogowy, tylko o wyłącznik ciśnienia oleju, który reaguje na konkretny próg i uruchamia kontrolkę, gdy smarowanie nie trzyma parametrów. W praktyce jego lokalizacji szuka się zwykle przy obudowie filtra oleju albo w tylnej części głowicy, zależnie od wersji silnika. Pokażę Ci, gdzie patrzeć, jak odróżnić odmiany i co sprawdzić, żeby nie wymienić dobrego elementu przez przypadek.
Najkrótsza droga do czujnika w 1.9 TDI
- Najczęściej szukaj wyłącznika przy obudowie filtra oleju, a w części wersji także z tyłu głowicy.
- W wielu odmianach pracują dwa progi ciśnienia, więc nie każdy element robi to samo.
- Kolor obudowy lub wtyczki bywa pomocny, ale nie jest pewną regułą.
- Do diagnozy lepszy jest manometr mechaniczny niż zgadywanie po samej kontrolce.
- Jeśli problem zaczął się po wymianie oleju, najpierw sprawdź filtr i uszczelnienia.

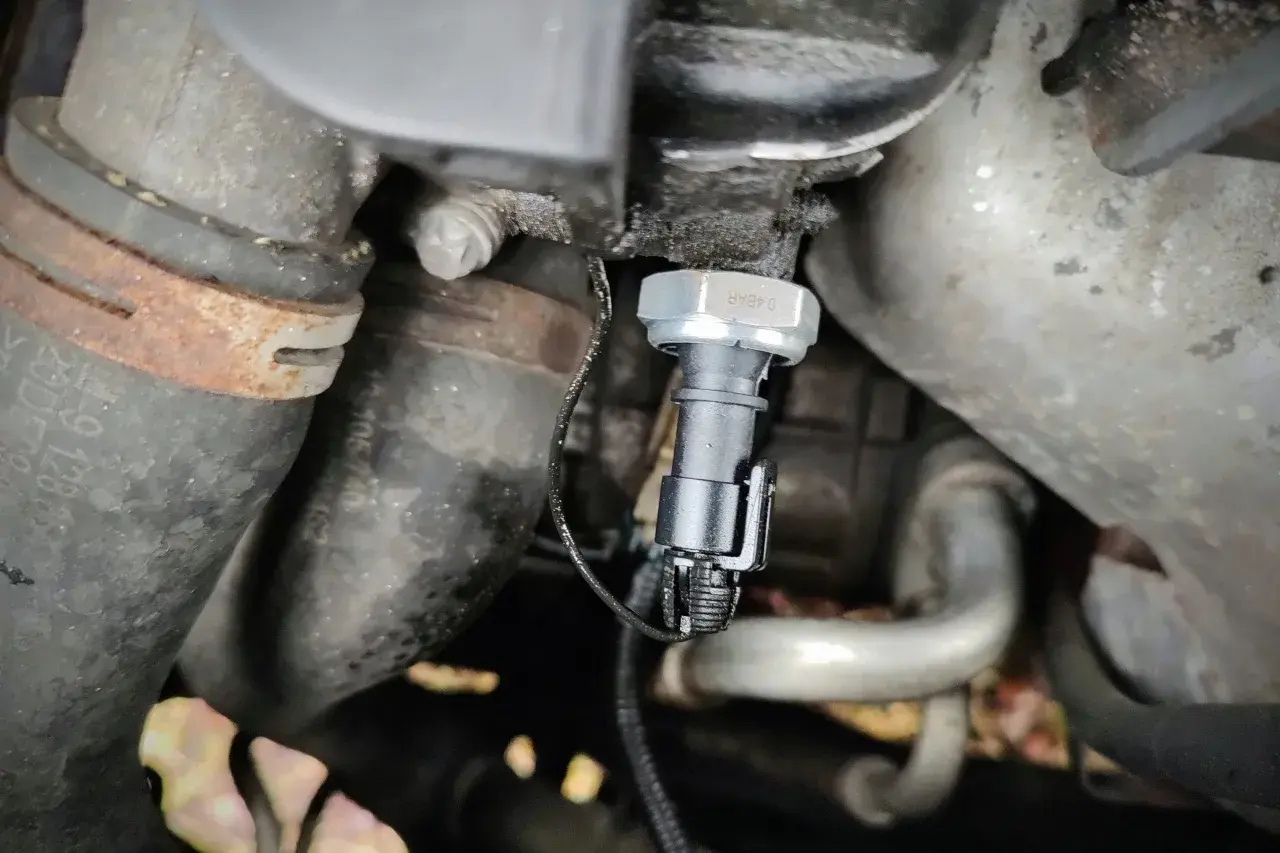

Gdzie szukać czujnika w 1.9 TDI
Ja zaczynam od obudowy filtra oleju. W wielu 1.9 TDI element jest wkręcony w aluminiową podstawę filtra albo w jej bezpośrednie sąsiedztwo, zwykle od strony skrzyni biegów. Z zewnątrz widzisz najczęściej pojedynczą wtyczkę i krótki przewód, więc to jeden z tych detali, które łatwo przeoczyć przy szybkim oglądzie.
Nie myl go z czujnikiem poziomu oleju w misce, jeśli auto w ogóle taki ma. To dwa różne elementy i dwa różne zadania: jeden pilnuje ciśnienia, drugi poziomu lub temperatury. Zmiana miejsca montażu zależy też od układu silnika - w autach z silnikiem poprzecznym dostęp bywa prostszy, a w układzie wzdłużnym częściej trzeba pracować od strony grodzi.
- Obudowa filtra oleju - najczęstszy punkt pierwszego sprawdzenia.
- Tylna część głowicy - częściej w odmianach z dodatkowym wyłącznikiem.
- Rejon chłodniczki oleju - miejsce, w którym łatwo pomylić sensor z innym króćcem lub przewodem.
Jeżeli nie widzisz czujnika od góry, nie zakładam od razu, że go nie ma. W 1.9 TDI często wystarczy lepsze oświetlenie, spojrzenie od dołu albo krótkie odchylenie osłony pod silnikiem. To ważne, bo w tym modelu sam punkt montażu mówi już sporo o tym, jaki wariant układu masz pod maską. Za chwilę pokazuję, dlaczego ta różnica ma znaczenie.
Dlaczego w wielu wersjach są dwa czujniki
W wielu odmianach 1.9 TDI pracują dwa wyłączniki ciśnienia. Jeden pilnuje niskiego progu, drugi wyższego, więc kontrolka nie reaguje tylko na całkowitą awarię. Taki układ jest prosty, ale skuteczny: pozwala wykryć problem zarówno na biegu jałowym, jak i wtedy, gdy silnik pracuje już pod obciążeniem.
| Element | Typowe miejsce | Po co tam jest |
|---|---|---|
| Wyłącznik 0,3 bar | Tylna część głowicy lub górna strefa silnika | Kontroluje, czy olej dociera do górnej części jednostki |
| Wyłącznik 0,9 bar | Obudowa filtra oleju | Sprawdza ciśnienie w głównym obiegu smarowania |
| Czujnik poziomu oleju | Miska olejowa, tylko w niektórych wersjach | To inny układ, nie zastępuje kontroli ciśnienia |
Kolor obudowy i wtyczki bywa pomocny, ale nie traktuję go jako reguły. W praktyce ważniejsze są miejsce montażu i próg załączenia wybity na samym elemencie. Właśnie dlatego przy 1.9 TDI zawsze patrzę na cały układ, a nie tylko na jeden, wyrwany z kontekstu detal. Kiedy już rozumiesz różnicę między wersjami, najłatwiej znaleźć je w praktyce na aucie.
Jak dojść do niego bez zgadywania
Najmniej pomyłek robię wtedy, gdy idę od prostych rzeczy. Najpierw zdejmuję osłonę silnika, potem oświetlam obudowę filtra i szukam pojedynczej wtyczki. W poprzecznych 1.9 TDI, takich jak większość Golfów, Octavii czy A3, ten rejon zwykle da się sprawdzić bez wielkiej walki. W odmianach z silnikiem wzdłużnym dojście bywa trudniejsze, więc lusterko i długa latarka naprawdę oszczędzają czas.
- Sprawdź poziom oleju i jego stan, zanim zaczniesz rozkręcanie.
- Zlokalizuj obudowę filtra oleju i szukaj elementu z pojedynczym przewodem.
- Jeśli przy filtrze nic nie ma, przejdź do tylnej części głowicy.
- Nie ciągnij za kabel, tylko odbezpiecz złącze i obejrzyj sam czujnik.
- Jeżeli auto ma osłonę pod silnikiem, czasem łatwiej dostać się od dołu niż przez ciasną komorę od góry.
Do takiej kontroli wystarczy latarka, rękawice i trochę cierpliwości. Nie potrzebujesz od razu pół warsztatu, ale potrzebujesz metody, bo w 1.9 TDI łatwo pomylić czujnik z korkiem serwisowym albo króćcem przy obudowie. Sama lokalizacja to jednak nie wszystko, bo migająca kontrolka oleju nie zawsze oznacza winę czujnika.
Co naprawdę oznacza kontrolka oleju
Najczęstszy błąd polega na tym, że ktoś wymienia czujnik po samym sygnale z deski, a prawdziwy problem siedzi w oleju, filtrze albo pompie. Z mojego punktu widzenia warto rozróżnić dwa scenariusze: usterkę elektryczną i realny spadek ciśnienia. To rozróżnienie oszczędza czas, pieniądze i niepotrzebne nerwy.
- Jeśli kontrolka pojawia się po poruszeniu wiązki lub kostki, podejrzewam przewód, masę albo sam konektor.
- Jeśli problem wraca na rozgrzanym silniku i przy niskich obrotach, sprawdzam ciśnienie, smok olejowy i pompę.
- Jeśli objaw zaczął się zaraz po wymianie oleju, najpierw oglądam filtr, wkład i O-ringi obudowy.
- Jeśli lampka zachowuje się losowo, nie wykluczam samego wyłącznika, ale nie stawiam na niego w ciemno.
Tu nie zgaduję. Gdy coś nie gra, podpinam manometr mechaniczny i patrzę na rzeczywiste ciśnienie, bo elektronika podpowiada tylko pośrednio. To szczególnie ważne po długich przebiegach, gdy olej robi się rzadszy na ciepło i wychodzi na jaw zużycie wnętrza silnika. Jeśli pomiar nie daje spokoju, dopiero wtedy ma sens dalsza wymiana części.
Jak wymienić i sprawdzić efekt po naprawie
Wymiana jest prosta, ale tylko pozornie. Czujnik odkręcam przy zimnym silniku, bo w tym miejscu łatwo o gorący olej i uszkodzenie kostki. Potem sprawdzam, czy nowy element ma właściwy próg załączenia i czy pasuje do konkretnej wersji, a nie tylko do hasła z katalogu.
- Przed montażem czyszczę gniazdo i sprawdzam, czy nie ma wycieku z obudowy filtra.
- Nie uszczelniam gwintu taśmą na własną rękę, jeśli producent tego nie przewiduje.
- Dokręcam z wyczuciem, bo zbyt mocne dociśnięcie potrafi uszkodzić korpus albo gniazdo.
- Po odpaleniu obserwuję kontrolkę na zimno i po rozgrzaniu, kiedy problem zwykle wychodzi najmocniej.
- Jeśli objaw wraca, nie zakładam automatycznie winy nowej części.
W tym miejscu celowo nie podaję jednego uniwersalnego momentu dokręcania, bo w zależności od wersji i producenta różnice potrafią być zbyt duże, by zgadywać. W praktyce ważniejsze jest poprawne dopasowanie elementu niż przykręcenie go „na czuja”. Po takiej kontroli zostaje już tylko pytanie, czy problem naprawdę leży w czujniku.
Zanim wymienisz czujnik, sprawdź te trzy rzeczy
W 1.9 TDI problem z ciśnieniem oleju bardzo często wygląda jak awaria drobnego elementu, a kończy się na znacznie większej robocie. Dlatego zanim uznam czujnik za winny, wracam do trzech punktów, które najczęściej robią różnicę:
- Poziom i specyfikacja oleju - zły lepkościowo lub zużyty olej potrafi wywołać fałszywy alarm.
- Filtr i uszczelnienia obudowy - po wymianie oleju to pierwsze miejsce, które sprawdzam.
- Wiązka i złącze - krótki przewód, zaśniedziałe styki albo słaba masa często udają uszkodzenie czujnika.
Jeśli wszystko na elektryce wygląda dobrze, a mimo to kontrolka wraca po rozgrzaniu, wtedy podejrzenie pada na smok olejowy, pompę albo zużycie wnętrza silnika. Właśnie dlatego w 1.9 TDI dokładna lokalizacja czujnika to dopiero początek diagnostyki, a nie jej koniec. Najlepszy efekt daje połączenie poprawnego rozpoznania miejsca montażu z pomiarem ciśnienia, bo dopiero to mówi, co naprawdę dzieje się w układzie smarowania.
