Podłączenie żarówki H4 nie jest skomplikowane, ale wymaga poprawnego odczytania styków i zrozumienia, jak działa dwuwłóknowa żarówka samochodowa. W praktyce chodzi o jeden wspólny punkt masy oraz dwa osobne zasilania dla świateł mijania i drogowych, a drobna pomyłka potrafi odwrócić funkcje albo przegrzać kostkę. Poniżej rozpisuję schemat, sposób sprawdzenia przewodów i typowe błędy, które najczęściej psują cały montaż.
Najkrótsza droga do poprawnego montażu H4
- H4 ma trzy styki: masa, mijania i drogowe.
- Najczytelniej patrzeć na układ od strony styków żarówki, z wypustką ustalającą u góry.
- Typowa H4 pracuje w instalacji 12 V i ma moc 60/55 W, więc pobiera około 5 A na jeden obwód.
- Jeśli kostka grzeje się albo styki są nadpalone, sama wymiana żarówki nie wystarczy.
- Przy luźnych przewodach najlepiej sprawdzić masę miernikiem, a nie zgadywać po kolorach kabli.
- Po montażu trzeba przetestować oba włókna i sprawdzić ustawienie światła.

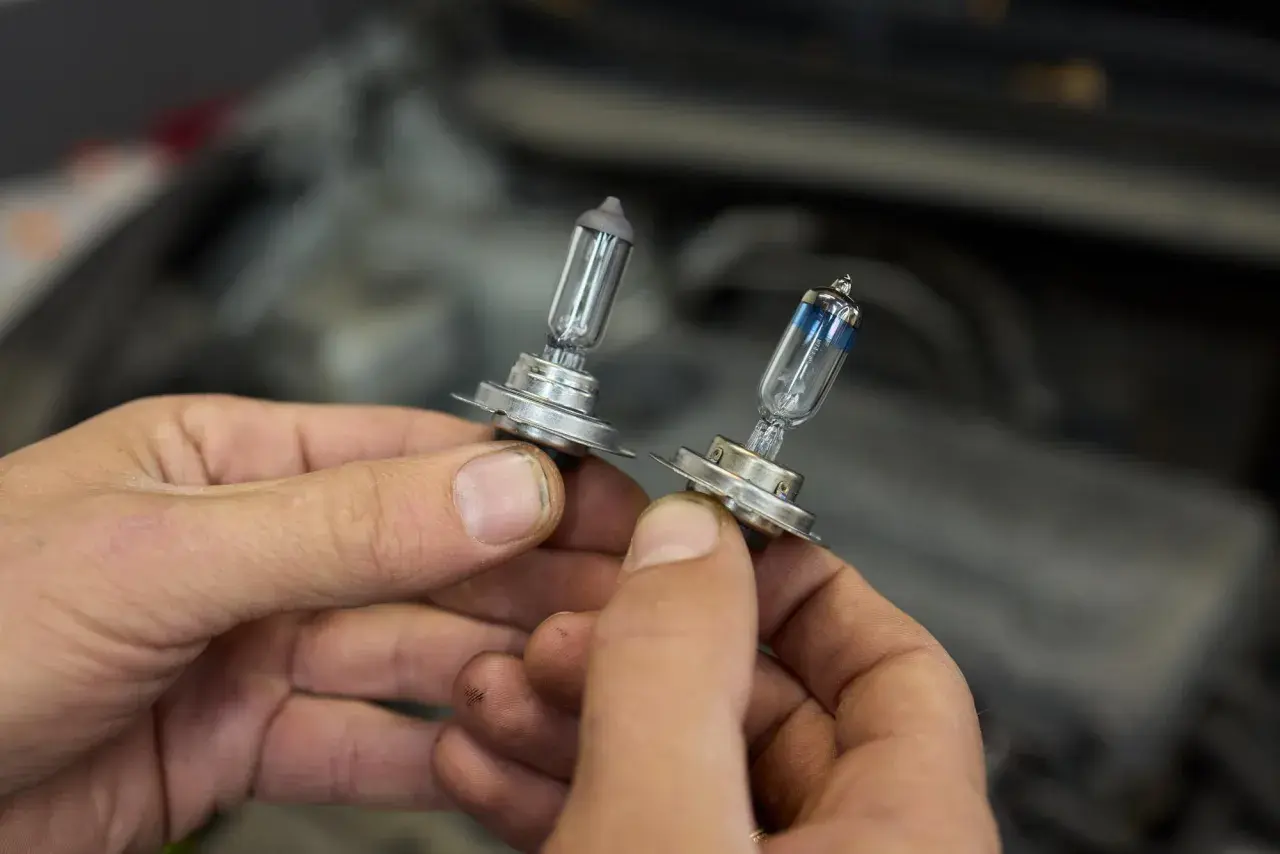

Jak zbudowana jest żarówka H4 i dlaczego ma trzy styki
H4 to klasyczna żarówka halogenowa z dwoma żarnikami w jednym trzonku. Jeden żarnik odpowiada za światła mijania, drugi za drogowe, dlatego układ elektryczny jest prosty, ale nie jest identyczny jak w H1 czy H7. Najczęściej spotkasz wersję 12 V 60/55 W z trzonkiem P43t, choć w ciężarówkach i maszynach trafiają się też odmiany 24 V.
W praktyce oznacza to, że po włączeniu mijania świeci tylko jeden żarnik, a po przełączeniu na drogowe aktywuje się drugi. To ważne, bo jeśli pomylisz przewody, światła mogą działać odwrotnie albo tylko częściowo. Ja zawsze zaczynam od rozpoznania masy, bo to ona najczęściej bywa przyczyną problemów po naprawie wiązki.
W typowej H4 światło mijania daje około 1000 lm, a drogowe około 1650 lm, więc różnica między trybami jest wyraźna i od razu widać, czy wszystko działa tak, jak powinno. To też dobry sygnał diagnostyczny: jeśli jedna funkcja świeci wyraźnie słabiej, problem często leży w zasilaniu, a nie w samej żarówce.
Skoro już wiadomo, jak jest zbudowana, można przejść do najważniejszego elementu, czyli czytelnego schematu styków.
Schemat pinów H4, który warto czytać bez pomyłek
Patrząc na żarówkę od strony styków, z wypustką ustalającą u góry, układ jest następujący: lewy styk to masa, środkowy odpowiada za światła mijania, a prawy za drogowe. Ten układ dotyczy samej żarówki, niekoniecznie wyglądu kostki w wiązce, bo złącze samochodowe bywa lustrzane.
| Pozycja na żarówce | Funkcja | Co powinno się stać po podaniu 12 V |
|---|---|---|
| Lewa | Masa | Zamyka obwód dla obu żarników |
| Środkowa | Światła mijania | Świeci żarnik krótkiego światła |
| Prawa | Światła drogowe | Świeci żarnik długiego światła |
To właśnie na tym etapie najłatwiej popełnić błąd. Ludzie patrzą na kostkę od przodu, a potem dziwią się, że schemat „nie pasuje”. Trzeba patrzeć na samą żarówkę, najlepiej od strony styków, bo tylko wtedy orientacja jest jednoznaczna. Jeśli wiązka była wcześniej naprawiana, kolor przewodów też nie jest pewnikiem - w starszych autach zdarzają się przeróbki, które z fabryką mają niewiele wspólnego.
Jeżeli masz luźne przewody, zasilaj najpierw tylko jeden obwód testowy: minus na masę, plus kolejno na styk mijania i drogowych. W ten sposób od razu widzisz, który przewód odpowiada za którą funkcję. Kiedy już to ustalisz, można przejść do właściwego podłączenia w samochodzie.
Jak podłączyć żarówkę H4 krok po kroku
Przy zwykłej wymianie lampy to z reguły szybka robota, ale przy luźnej kostce albo po naprawie wiązki lepiej działać metodycznie. Ja robię to zawsze w tej samej kolejności, bo oszczędza to czas i zmniejsza ryzyko pomyłki.
- Wyłącz światła i zapłon. Jeśli pracujesz na rozebranej wiązce, odłącz też minus akumulatora.
- Oczyść styki. Nadpalona lub zaśniedziała kostka potrafi dawać objawy identyczne jak uszkodzona żarówka.
- Ustal masę. To najważniejszy przewód w całym układzie, bo bez niej oba żarniki pozostaną martwe.
- Podłącz przewód mijania do środkowego styku. To on odpowiada za krótszy snop światła używany na co dzień.
- Podłącz przewód drogowy do prawego styku. Po przełączeniu świateł powinno zapalić się mocniejsze włókno.
- Wepnij kostkę do oporu i zablokuj żarówkę w reflektorze. Luźne osadzenie szybko kończy się drganiami, grzaniem i spadkiem jakości światła.
- Sprawdź obie funkcje osobno. Najpierw mijania, potem drogowe, a na końcu jeszcze raz ustawienie granicy światła na ścianie.
Jeśli podłączasz żarówkę „na stole”, do testu wystarczy zasilacz 12 V albo akumulator i dwa przewody. Minus podajesz na masę, plus kolejno na mijania i drogowe. Nie ma sensu robić tego dłużej niż chwilę poza reflektorem, bo halogen bardzo szybko się nagrzewa. Przy takim teście od razu widać też, czy oba żarniki są sprawne.
Warto pamiętać o jeszcze jednej rzeczy: nie dotykaj szklanej bańki gołymi palcami. Tłuszcz z dłoni skraca żywotność halogenu, a w praktyce kończy się to szybciej niż samym błędem elektrycznym. Jeśli żarówka była chwytana palcami, lepiej przetrzeć ją alkoholem izopropylowym przed montażem.
Gdy układ działa, zostaje pytanie, czy fabryczna instalacja rzeczywiście jest wystarczająca, czy trzeba ją poprawić.
Kiedy wystarczy sama żarówka, a kiedy trzeba poprawić instalację
Standardowa H4 w zdrowej instalacji zwykle nie wymaga żadnych przeróbek. Problem zaczyna się wtedy, gdy kostka jest nadtopiona, przewody są cienkie, masa jest słaba albo światła wyraźnie przygasają po włączeniu kolejnych odbiorników. Wtedy sama nowa żarówka nie naprawi tematu, bo ograniczeniem jest zasilanie, a nie źródło światła.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Kostka robi się gorąca | Słaby docisk styków, zaśniedzenie, nadpalona oprawka | Wymienić złącze, oczyścić styki, rozważyć ceramiczną kostkę |
| Światło jest słabe mimo nowej żarówki | Spadek napięcia na wiązce lub słaba masa | Sprawdzić połączenia, punkty masowe i przewody zasilające |
| Jedna funkcja działa, druga nie | Przerwany przewód, przepalony żarnik, uszkodzony przełącznik | Zmierz napięcie na obu pinach i porównaj z drugą stroną auta |
| Światło zanika na dziurach | Luźna oprawka lub pęknięte styki | Dokręcić, poprawić zaciski, wymienić wtyk |
Jeśli instalacja jest wyraźnie osłabiona, sens ma dołożenie przekaźników. Przekaźnik to elektryczny przełącznik, który pozwala sterować dużym prądem za pomocą małego obciążenia na przełączniku świateł. W praktyce odciąża manetkę i poprawia napięcie na żarówce. To ma sens szczególnie wtedy, gdy reflektory są daleko od akumulatora albo wiązka ma już swoje lata.
Nie polecam natomiast „ratowania” układu przez wkładanie większego bezpiecznika. To zły skrót, bo bezpiecznik ma chronić instalację, a nie maskować usterkę. Jeśli coś się grzeje, trzeba znaleźć przyczynę, a nie zwiększać tolerancję na błąd. Tak samo działa temat LED-owych zamienników H4: elektrycznie często pasują do kostki, ale geometra światła, chłodzenie i homologacja to osobna historia.
Żeby nie wracać do tego samego tematu po tygodniu, warto jeszcze znać kilka błędów, które najczęściej widzę przy takich naprawach.
Najczęstsze błędy przy montażu H4
Przy H4 mało kto psuje wszystko jednym dużym błędem. Zwykle problem robi się z kilku drobiazgów naraz: lekko utleniona masa, źle wpięta kostka, stary reflektor i nowa żarówka, która i tak nie świeci tak, jak powinna. To właśnie dlatego naprawa „na oko” bywa zawodna.
- Mylenie orientacji styków. Patrzenie na kostkę zamiast na żarówkę kończy się zamianą masy z zasilaniem.
- Zaufanie kolorom przewodów. Po wcześniejszych naprawach lub swapach kolory często nie mają już nic wspólnego z fabryką.
- Dotykanie szkła palcami. Halogen nagrzewa się mocno, a tłuszcz skraca jego trwałość.
- Ignorowanie masy. To najczęstsza przyczyna słabego albo niestabilnego światła.
- Wpinanie nowej żarówki w starą, nadpaloną kostkę. Wtedy awaria zwykle wraca szybciej, niż się wydaje.
- Brak kontroli ustawienia reflektora. Nawet poprawnie podłączona lampa może oślepiać albo świecić za nisko.
W praktyce najwięcej czasu oszczędza mi jeden nawyk: po złożeniu układu nie zakładam od razu, że wszystko jest gotowe, tylko sprawdzam jeszcze temperaturę wtyczki po kilku minutach pracy. Jeśli coś zaczyna się grzać, problem jest już sygnalizowany i można go złapać zanim stopi się plastik. To dużo tańsze niż późniejsza wymiana całej oprawki.
Jeżeli z kolei jedna strona świeci inaczej niż druga, nie traktuj tego jako normy. W autach z H4 nierówna barwa albo jasność po obu stronach często oznacza zużycie jednej żarówki, słaby kontakt albo różnicę w stanie odbłyśnika. Dlatego przy takich światłach dobrze działa zasada wymiany parami, a nie tylko tego elementu, który właśnie się przepalił.
Co sprawdzam po złożeniu lampy, zanim zamknę temat
Po samym podłączeniu nie kończę pracy od razu. Dla mnie liczą się jeszcze trzy rzeczy: czy obie funkcje świecą, czy wtyczka pozostaje chłodna i czy snop światła nie jest rozjechany. To szybki test, który pozwala od razu wyłapać większość problemów po montażu.
- Sprawdzam mijania i drogowe osobno, najlepiej przy zgaszonym silniku i potem po uruchomieniu auta.
- Patrzę, czy kostka i przewody nie robią się ciepłe po kilku minutach pracy.
- Oceniając światło na ścianie, sprawdzam, czy granica świecenia i wysokość są równe po obu stronach.
- Jeśli jedna żarówka była spalona, zwykle biorę pod uwagę wymianę drugiej w parze, bo zużycie rzadko jest identyczne.
Jeżeli po tych krokach układ pracuje równo, nie grzeje się i nie przerywa na wstrząsach, masz poprawnie wykonany montaż. W przypadku H4 to naprawdę wystarcza: dobry kontakt, właściwy układ styków i zdrowa masa robią większą różnicę niż jakiekolwiek „cudowne” dodatki. A jeśli coś nadal nie gra, winna jest zwykle wiązka, oprawka albo odbłyśnik, nie sama żarówka.
