W Focusie Mk2 układ bezpieczników odpowiada za więcej niż tylko światła czy radio. Gdy znika nawiew, centralny zamek, wycieraczki albo rozrusznik, szybkie ustalenie właściwej skrzynki oszczędza czas i niepotrzebne grzebanie po omacku. Poniżej rozpisuję, gdzie szukać skrzynek, które obwody warto sprawdzać w pierwszej kolejności, jak wymienić wkład i kiedy problem leży już nie w bezpieczniku, tylko w samym obwodzie.
Najpierw sprawdź, która skrzynka zasila dany obwód
- W Focusie Mk2 najczęściej pracujesz na trzech punktach: komora silnika, kabina za schowkiem i, w części wersji, bagażnik.
- Do wielu usterek wystarczy sprawdzić numer wkładki i jej amperaż, zamiast wymieniać pół instalacji.
- Jeśli nowy bezpiecznik przepala się od razu, szukasz zwarcia, wilgoci albo uszkodzonego odbiornika, a nie kolejnej wkładki.
- Ważny jest ten sam amperaż co w oryginale. Mocniejszy bezpiecznik nie naprawia problemu, tylko przesuwa go dalej w instalację.
- W praktyce najczęściej sprawdza się obwody od gniazda 12 V, wycieraczek, pompy paliwa, świateł, ogrzewania tylnej szyby i centralnego zamka.

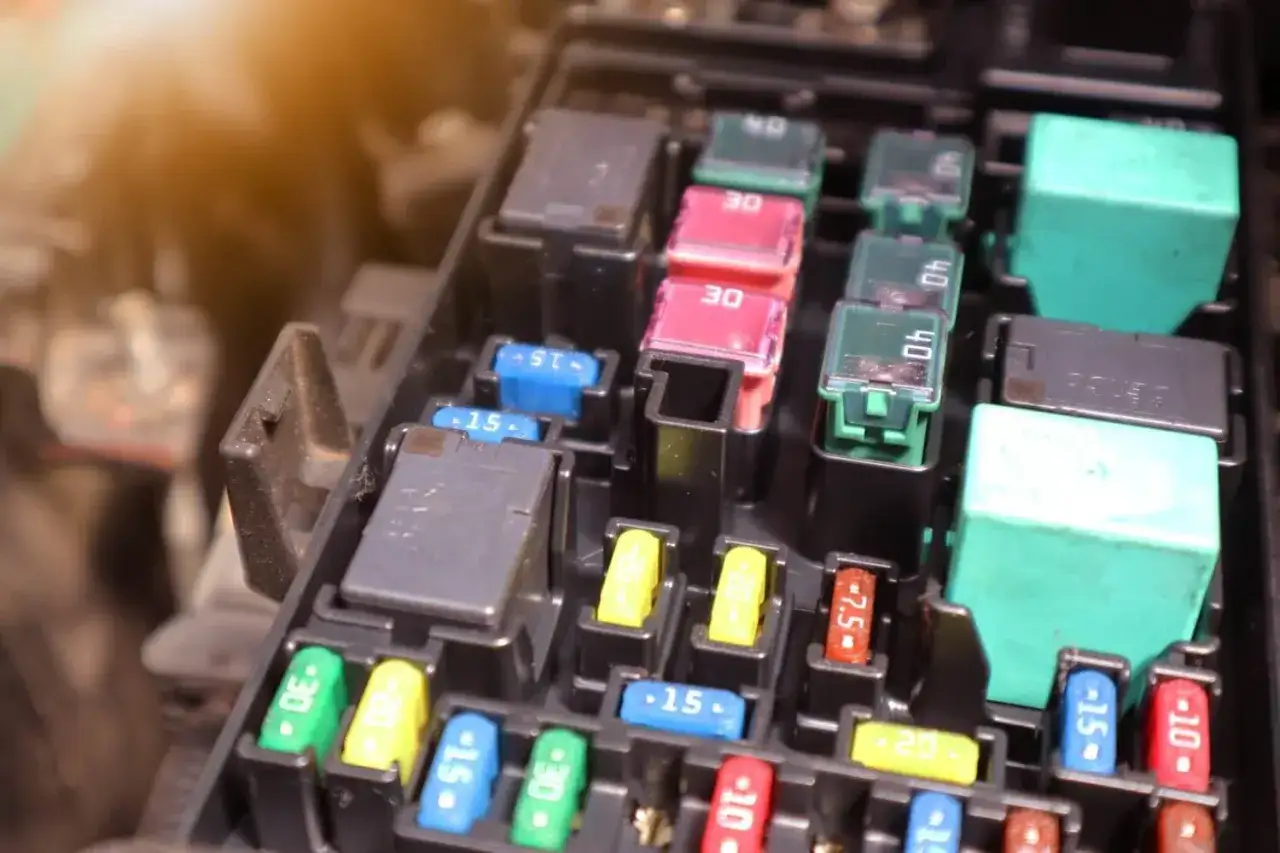

Gdzie są skrzynki bezpieczników w Focusie Mk2
W tej generacji nie ma jednego „głównego” miejsca, w którym załatwisz wszystko. W instrukcji Forda dla tego modelu są trzy strefy: skrzynka w komorze silnika, skrzynka w kabinie za schowkiem oraz dodatkowa skrzynka w części bagażowej. To ma sens, bo obwody o większym poborze prądu rozdzielono od elektroniki komfortu i od odbiorników codziennego użytku.
Ja patrzę na to tak: jeśli problem dotyczy silnika, ładowania, ABS-u albo nawiewu, zaczynam od komory silnika. Jeśli padło radio, gniazdo 12 V, szyby, zamki albo wycieraczki, najpierw otwieram skrzynkę w kabinie. Gdy auto ma bogatsze wyposażenie lub inne nadwozie, część zabezpieczeń siedzi jeszcze w bagażniku. To nie jest detal, tylko oszczędność czasu przy diagnostyce.
| Skrzynka | Gdzie jej szukać | Co zwykle obsługuje |
|---|---|---|
| Komora silnika | Po lewej stronie komory, pod pokrywą | Duże obwody zasilające: wentylator, ABS, zapłon, wspólne zasilanie modułów |
| Kabina | Za schowkiem, w desce rozdzielczej | Odbiorniki używane na co dzień: radio, szyby, zamki, oświetlenie, wycieraczki, gniazdo 12 V |
| Bagażnik | W zależności od wersji nadwozia | Dodatkowe obwody wyposażenia i zasilanie wybranych modułów |
Najważniejsze jest jedno: zanim cokolwiek wyjmiesz, ustal, który obwód faktycznie przestał działać. To od razu zawęża pole poszukiwań i prowadzi do właściwego chartu. Dalej pokażę, które zabezpieczenia sprawdzam jako pierwsze.
Które obwody sprawdzam najpierw
W praktyce nie przeglądam całego auta od początku do końca. Dzielę temat na obwody z komory silnika i obwody z kabiny, bo wtedy od razu wiadomo, gdzie leży największe prawdopodobieństwo usterki. W starszych Focusach z reguły to właśnie kilka powtarzalnych punktów robi największą różnicę.
W komorze silnika
Tu trafiają obwody o większym poborze prądu i elementy, bez których auto potrafi od razu wejść w tryb awaryjny albo po prostu nie ruszyć. Jeśli coś z tej grupy nie działa, nie szukam problemu w losowej wkładce z kabiny.
| Bezpiecznik | Wartość | Co chroni | Co zwykle widać po awarii |
|---|---|---|---|
| 1 | 50 A | Wentylator chłodnicy | Rosnąca temperatura, brak pracy wentylatora |
| 7 | 30 A | Pompa ABS / ESP | Kontrolka układu, brak wsparcia stabilizacji |
| 9 | 20 A | Moduł sterowania silnikiem | Silnik nie odpala albo pracuje niestabilnie |
| 10 | 30 A | Nawiew / dmuchawa | Brak regulacji powietrza w kabinie |
| 11 | 20 A | Stacyjka | Brak reakcji na zapłon lub losowe zaniki zasilania |
| 13 | 20 A | Elektromagnes rozrusznika | Rozrusznik nie kręci mimo poprawnego akumulatora |
| 20 | 15 A | Klakson | Brak sygnału dźwiękowego |
| 27 | 10 A | Sprzęgło sprężarki klimatyzacji | Klimatyzacja nie załącza się |
| 34 | 10 A | Wtryskiwacze / układ zapłonowy | Problem z pracą silnika pod obciążeniem |
| 36 | 10 A | Moduł sterowania silnikiem | Auto odpala z oporem albo gaśnie po chwili |
Przeczytaj również: Odpalanie na pych - czy to ma sens? Ryzyko i alternatywy
W kabinie
Tu trafiają obwody, z którymi kierowca ma kontakt na co dzień. Jeśli gaśnie tylko jeden element, to właśnie tutaj szukam przyczyny jako pierwszej. W Focusie Mk2 bardzo często chodzi o zasilanie wygody, świateł i wycieraczek, czyli rzeczy, które od razu czuć w użytkowaniu auta.
| Bezpiecznik | Wartość | Co chroni | Co zwykle widać po awarii |
|---|---|---|---|
| 39 | 20 A | Zapalniczka i tylne gniazdo pomocnicze | Brak ładowania telefonu, nawigacji lub kompresora |
| 47 | 15 A | Pompka spryskiwaczy i podgrzewane dysze | Brak spryskiwania szyby albo dysz |
| 50 | 20 A | Wycieraczki przedniej szyby | Wycieraczki nie pracują albo stają w losowym miejscu |
| 51 | 15 A | Pompa paliwa | Silnik kręci, ale nie podejmuje pracy |
| 52 | 25 A | Ogrzewanie tylnej szyby | Szyba nie odparowuje i nie grzeje |
| 55 | 20 A | Centralny zamek i moduł drzwi kierowcy | Jedne drzwi reagują, inne nie |
| 60 | 15 A | Światło mijania prawe | Jedna strona przestaje świecić |
| 61 | 15 A | Światło mijania lewe | Druga strona przestaje świecić |
| 63 | 25 A | Elektryczne szyby | Szyby nie reagują albo działają tylko częściowo |
| 69 | 20 A | Światła przeciwmgielne | Przeciwmgielne nie załączają się |
| 74 | 15 A | Światła stop | Problem z sygnałem hamowania |
| 78 | 15 A | Tylna wycieraczka | Brak pracy wycieraczki z tyłu |
| 80 | 10 A | Zasilanie wnętrza i podtrzymanie | Gasną lampki lub pojawiają się dziwne zaniki podtrzymania |
Jeśli objaw pasuje do konkretnego obwodu, wiem już, w którą stronę iść. To prowadzi prosto do samej wymiany, która jest prosta tylko wtedy, gdy nie popełnisz dwóch klasycznych błędów: nie wyłączysz zapłonu i nie włożysz wkładki o złym amperażu.
Jak wymienić bezpiecznik bez pomyłki
Wymiana w Focusie Mk2 zajmuje zwykle 2 do 5 minut, o ile wiesz, który obwód sprawdzasz. W instrukcji Forda z tego okresu najważniejsze zasady są banalne, ale właśnie przez nie ludzie robią najwięcej szkód: zapłon ma być wyłączony, a nowa wkładka musi mieć identyczny rating jak stara.
- Wyłącz zapłon i wszystkie odbiorniki prądu.
- Otwórz właściwą skrzynkę i odczytaj numer bezpiecznika z pokrywy albo z instrukcji.
- Wyjmij wkładkę wyciągaczem i obejrzyj drucik. Jeśli jest przerwany, bezpiecznik jest spalony.
- Włóż nowy element o takim samym amperażu, bez „podbijania” wartości na zapas.
- Włącz obwód i sprawdź, czy problem zniknął.
W praktyce przy zwykłych, niskoprądowych wkładkach wystarcza pęseta do bezpieczników albo fabryczny wyciągacz. Przy dużych zabezpieczeniach pod maską zachowuję większą ostrożność, bo tam już nie chodzi o drobiazg, tylko o fragment zasilania, który zasila kluczowe układy auta.
Jeżeli po wymianie wszystko działa, temat jest zamknięty. Jeśli nowa wkładka pali się natychmiast, nie idę po następną. Wtedy szukam przyczyny w instalacji.
Gdy wkładka pali się znowu, szukam przyczyny w obwodzie
Powtarzające się przepalanie bezpiecznika zwykle oznacza, że problem nie leży w samym wkładzie. Najczęściej winne są zwarcie w wiązce, zatarte urządzenie, wilgoć w oprawce albo źle podłączony dodatek po montażu radia, alarmu czy dodatkowego oświetlenia. To jest moment, w którym warto przejść z wymiany na diagnostykę.
| Objaw | Co podejrzewam najpierw | Co robię dalej |
|---|---|---|
| Bezpiecznik przepala się od razu | Zwarcie lub zablokowany odbiornik | Odłączam urządzenie i sprawdzam przewody oraz oprawkę |
| Jeden element nie działa, reszta jest sprawna | Lokalny bezpiecznik lub sam odbiornik | Sprawdzam napięcie na wejściu i wyjściu oraz stan złącza |
| Nie działa kilka funkcji naraz | Wspólne zasilanie, masa albo moduł sterujący | Patrzę na wspólny punkt zasilania i punkty masowe |
| Awaria pojawia się po deszczu | Wilgoć, korozja, woda w złączu | Szukam zielonego nalotu, przetarć i zawilgocenia |
| Problem zaczął się po montażu akcesoriów | Błędne podłączenie | Wracam do ostatniej ingerencji w instalację |
Jeśli kilka funkcji przestaje działać jednocześnie, nie szukam już tylko „małego” bezpiecznika. Wtedy bardziej interesuje mnie wspólny punkt zasilania, przekaźnik, masa albo moduł nadwozia. To właśnie ten moment odróżnia prostą wymianę od realnej diagnostyki elektrycznej.
Jak czytać amperaż i przygotować auto na kolejną awarię
W Focusie Mk2 spotkasz wkładki od 5 A do 80 A, ale najważniejsza zasada jest zawsze ta sama: nie zwiększam wartości na siłę. Bezpiecznik ma chronić przewód i urządzenie, więc „mocniejszy” element nie rozwiązuje problemu, tylko opóźnia moment uszkodzenia instalacji. Kolor może pomóc, ale patrzę przede wszystkim na nadruk i numer na pokrywie skrzynki.
- 7,5 A i 10 A zwykle trafiają do elektroniki sterującej, sygnałów i drobnych odbiorników.
- 15 A i 20 A obsługują częściej światła, wycieraczki, gniazda 12 V, zamki i pompki.
- 25 A i 30 A spotyka się przy szybach, dmuchawie, ABS-ie i większych odbiornikach.
- 40 A i więcej to już obwody wysokoprądowe, najczęściej w komorze silnika.
Ja w aucie wożę prosty zestaw zapasowych wkładek, małą latarkę i wyciągacz do bezpieczników. To banalne wyposażenie, ale w praktyce robi różnicę, gdy coś padnie wieczorem, na parkingu albo w trasie. Jeśli chcesz ograniczyć ryzyko przestoju, dobrze mieć też choćby najprostszy multimetr i zdjęcie opisu skrzynki z własnego auta.
Najwięcej zyskujesz wtedy, gdy nie traktujesz bezpiecznika jak jednorazowego „resetu” awarii, tylko jak wskazówkę, co naprawdę przeciąża instalację. W Focusie Mk2 taka kolejność myślenia działa najlepiej: najpierw obwód, potem bezpiecznik, na końcu dopiero głębsza diagnostyka.
