W Toyocie Avensis T27 najwięcej problemów z elektryką zaczyna się od prozaicznego sprawdzenia bezpieczników. Ten materiał porządkuje schemat bezpieczników Toyoty Avensis T27 po polsku, pokazuje gdzie znajdują się skrzynki i które obwody odpowiadają za zasilanie gniazda 12 V, radia, szyb, oświetlenia oraz innych elementów wyposażenia. Zamiast suchej listy dostajesz praktyczny opis, dzięki któremu szybciej zawężysz usterkę i nie wymienisz przypadkowo sprawnego elementu.
Najważniejsze informacje o skrzynkach bezpieczników w Avensis T27
- W Avensis T27 pracujesz zwykle z trzema punktami: skrzynką pod deską rozdzielczą, dodatkowym panelem pomocniczym i skrzynką w komorze silnika.
- Przy braku zasilania gniazda 12 V i zapalniczki najczęściej sprawdza się bezpieczniki ACC-B 25 A, ACC 7,5 A oraz CIG 15 A.
- Za zasilanie komfortu często odpowiadają też obwody POWER, DEF, DOME i ECU-B.
- Wersje z kierownicą po lewej i po prawej stronie mają ten sam logiczny układ, ale rysunek bywa lustrzany.
- Przy wymianie zawsze stosuj bezpiecznik o identycznym amperażu, bo wyższa wartość tylko maskuje problem.
Gdzie w Avensis T27 są skrzynki bezpieczników
W tym modelu nie ma jednej skrzynki, która załatwia wszystko. Najczęściej pracujesz z trzema miejscami: skrzynką pod deską rozdzielczą, dodatkowym panelem w kabinie i skrzynką w komorze silnika. W praktyce oznacza to, że przy awarii zasilania nie warto zaczynać od losowego bezpiecznika, tylko od ustalenia, w której strefie leży problem.
| Miejsce | Co tam zwykle znajdziesz | Po co to sprawdzać najpierw |
|---|---|---|

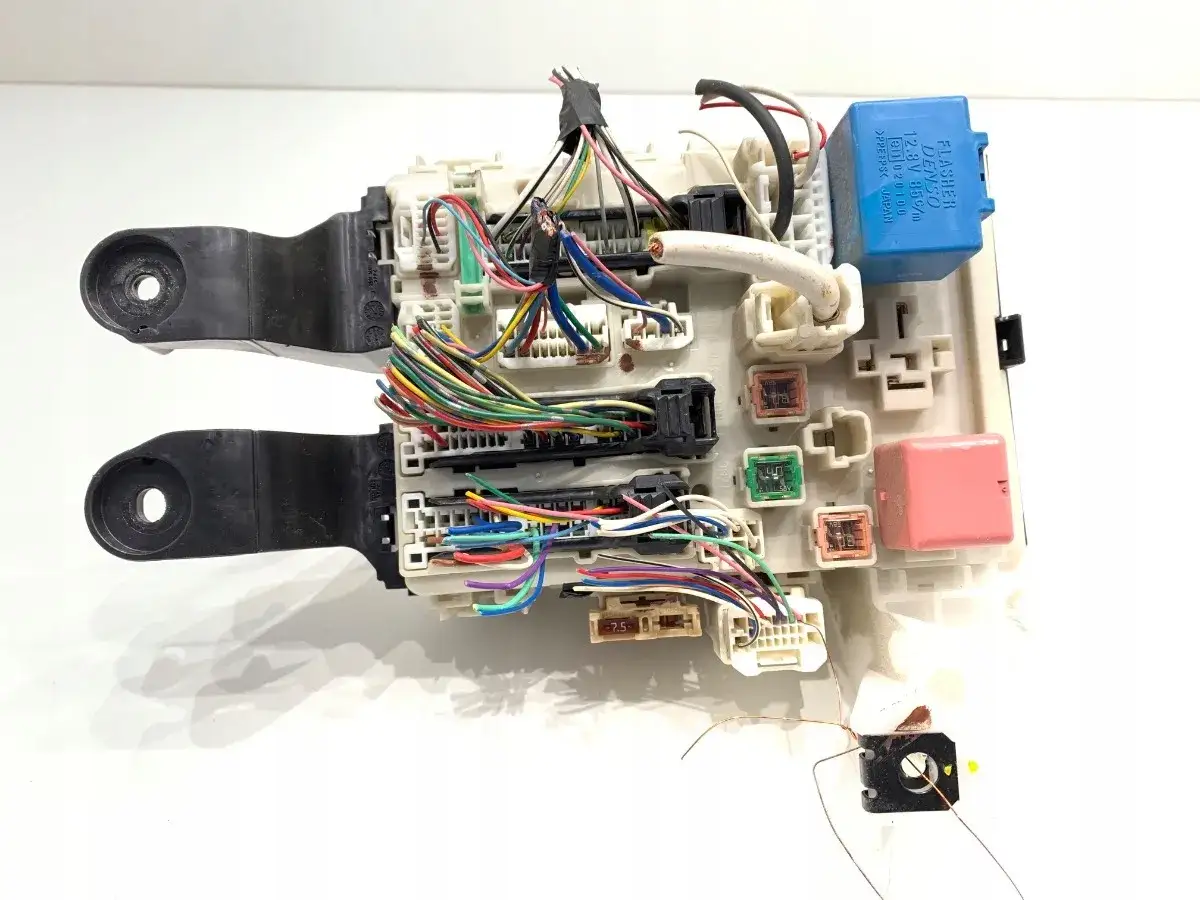

| Pod deską rozdzielczą, pod pokrywą | Małe bezpieczniki od gniazda 12 V, zapalniczki, szyb, audio, oświetlenia i części sterowników | Tu najczęściej szuka się przyczyn braku zasilania akcesoriów i komfortu |
| Dodatkowy panel w kabinie | Pojedyncze zabezpieczenia pomocnicze, m.in. dla obwodów wycieraczek i ładowania | Pomaga, gdy problem dotyczy bardziej rozproszonego zasilania niż jednego odbiornika |

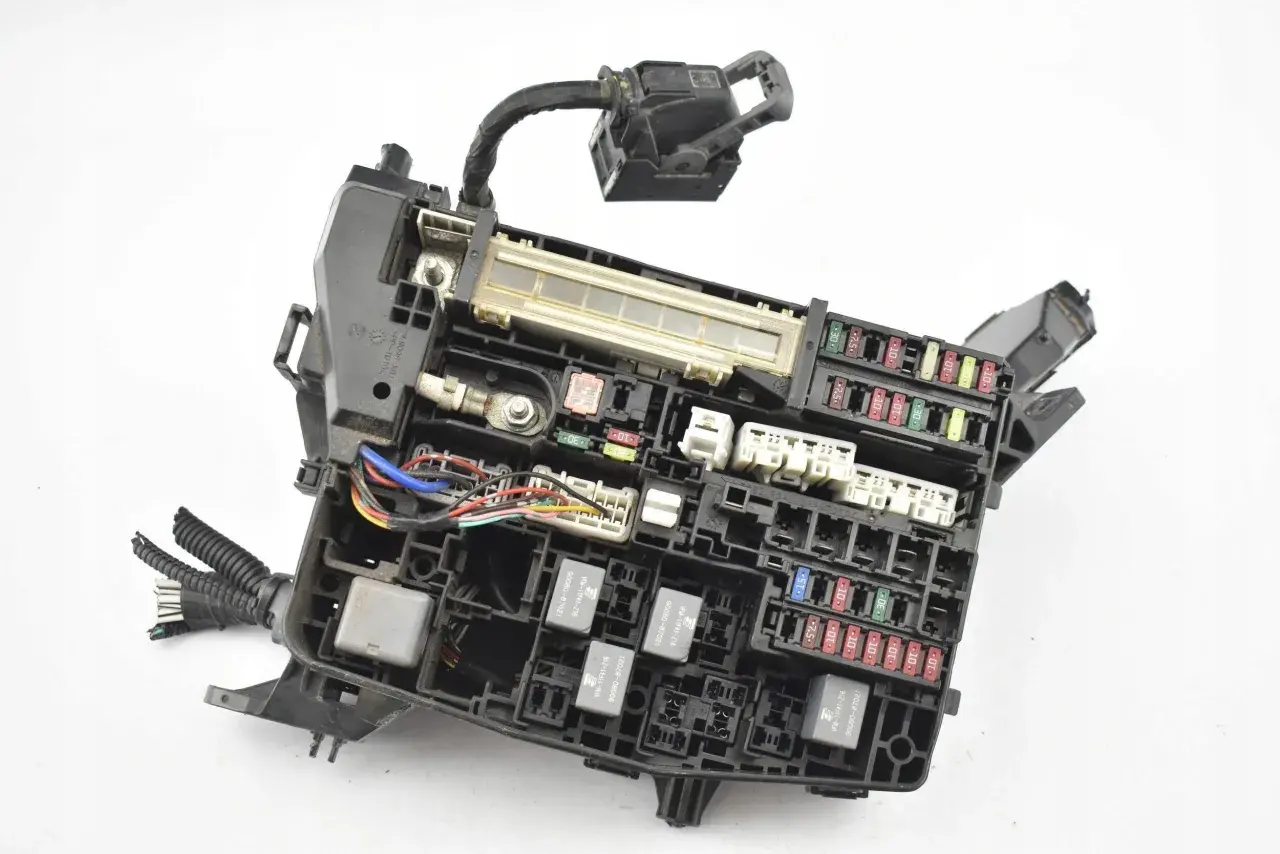

| Komora silnika | Większe bezpieczniki i zasilania główne dla układów silnika, ABS, wspomagania i świateł | Tu zaczynasz, gdy kilka systemów pada naraz albo auto traci zasilanie szerzej niż tylko w kabinie |
W wersjach z kierownicą po lewej i po prawej stronie układ jest pokazany osobno, więc patrz przede wszystkim na oznaczenia. To ważne, bo przy tym samym modelu miejsce na rysunku może się zmienić, a nazwa obwodu pozostaje taka sama. Kiedy już wiesz, gdzie szukać, łatwiej przejść do konkretnych bezpieczników związanych z zasilaniem.
Które bezpieczniki odpowiadają za zasilanie wyposażenia
Ja w takich autach zaczynam od bezpieczników kabinowych, bo to one najczęściej odpowiadają za zasilanie gniazda 12 V, radia, szyb i oświetlenia. Jeśli zasilanie „umarło” w jednym obszarze, zwykle da się to zawęzić do kilku nazw, a nie do całej skrzynki.
| Bezpiecznik | Amperaż | Za co odpowiada | Co zwykle znika po awarii |
|---|---|---|---|
| AM1 | 7,5 A | Układ rozruchowy oraz zasilanie wybranych obwodów akcesoriów | Auto może reagować dziwnie przy przekręcaniu zapłonu lub część obwodów w ogóle nie startuje |
| ACC-B | 25 A | Powiązanie z bezpiecznikami CIG i ACC | Przestają działać elementy zasilane po stacyjce, zwłaszcza akcesoria kabinowe |
| ACC | 7,5 A | Lusterka, blokada zmiany biegów, audio, jednostka główna ECU, gniazdo zasilania | Problemy z akcesoriami, radiem lub częścią sterowania komfortem |
| CIG | 15 A | Zapalniczka | Brak prądu w gnieździe 12 V lub w klasycznej zapalniczce |
| POWER | 30 A | Elektryczne szyby po stronie kierowcy | Przestaje działać szyba kierowcy, czasem tylko w jednym kierunku |
| DEF | 40 A | Odmrażanie tylnej szyby i podgrzewanie lusterek | Tylna szyba nie odparowuje tak jak powinna, lusterka nie grzeją |
| ECU-B | 10 A | Zegary, sterownik nadwozia, czujnik skrętu, pilot, smart entry | Nie działa część komfortu, pilot, zegary albo wybrane funkcje nadwozia |
| ECU-B2 | 10 A | Inteligentny dostęp, klimatyzacja, szyby elektryczne, fotel elektryczny | Wyposażenie komfortu działa wybiórczo albo wcale |
| DOME | 10 A | Oświetlenie wnętrza, bagażnika, lampki w drzwiach i podświetlenia pomocnicze | Gaśnie część świateł kabiny, mimo że reszta auta działa normalnie |
Najbardziej mylące jest to, że ten sam objaw może mieć kilka źródeł. Na przykład brak prądu w gnieździe 12 V nie zawsze oznacza tylko bezpiecznik CIG, bo w grę wchodzą też ACC-B i ACC, a czasem nawet wtyczka, masa albo akcesorium wpięte do gniazda. I właśnie dlatego kolejny krok to umiejętne czytanie oznaczeń, a nie wymiana „na ślepo”.
Jak czytać oznaczenia na schemacie bez pomyłek
Oznaczenia w Toyocie są zwięzłe, ale logiczne. Jeśli rozumiesz skróty, schemat przestaje wyglądać jak przypadkowy zestaw liter i cyfr. W praktyce najwięcej czasu oszczędza znajomość kilku nazw, które wracają w większości obwodów zasilania.
- ACC oznacza zasilanie akcesoriów, czyli obwody aktywne po ustawieniu stacyjki w odpowiedniej pozycji.
- CIG to zapalniczka, ale w praktyce często także gniazdo 12 V.
- ECU to sterownik elektroniczny, a ECU-B lub ECU-IG wskazuje na zasilanie połączone z elektroniką nadwozia lub zapłonem.
- DEF dotyczy układu odmrażania i podgrzewania tylnej szyby.
- POWER zwykle odnosi się do zasilania szyb lub innych elementów o większym poborze prądu.
- Wartość w amperach pokazuje, jaki prąd ma wytrzymać bezpiecznik. To nie jest sugestia, żeby „dla pewności” włożyć mocniejszy.
Druga pułapka to różnice rocznikowe. W Avensis T27 część opisów zmienia się między wcześniejszymi i późniejszymi egzemplarzami, więc schemat z internetu trzeba zestawić z rokiem produkcji i wersją wyposażenia. Szczególnie dotyczy to obwodów takich jak DRL, FR FOG, ACC czy podgrzewanie szyb, które bywają opisane trochę inaczej zależnie od rynku. Dzięki temu łatwiej uniknąć błędnej diagnozy i przejść do bezpiecznego testu samego bezpiecznika.
Jak bezpiecznie sprawdzić przepalony bezpiecznik
Przy bezpiecznikach nie ma miejsca na skróty. To szybka czynność, ale tylko wtedy, gdy robisz ją spokojnie i w tej samej kolejności za każdym razem. Wystarczy kilka minut, miernik albo choćby dobra latarka, żeby wyłapać uszkodzenie bez rozbierania pół auta.
- Wyłącz zapłon i wszystkie odbiorniki, które mogą jeszcze pobierać prąd.
- Otwórz właściwą skrzynkę i wyjmij bezpiecznik za pomocą chwytaka, jeśli jest na pokrywie lub w zestawie narzędzi.
- Sprawdź mostek w środku. W wielu bezpiecznikach pęknięcie widać od razu, ale nie zawsze jest to oczywiste.
- Jeśli masz miernik, sprawdź ciągłość. To pewniejsze niż samo oglądanie pod światło.
- Włóż nowy bezpiecznik o identycznym amperażu.
- Uruchom odbiornik i zobacz, czy problem wraca od razu, czy pojawia się dopiero po chwili pracy.
Najgorszy błąd, jaki widuję, to podmiana 7,5 A na 10 A albo 15 A, bo „przecież tylko do testu”. To nie jest test, tylko proszenie się o uszkodzenie wiązki lub modułu. Jeśli nowy bezpiecznik też natychmiast pada, problem nie leży już w samym bezpieczniku, tylko w obwodzie, który trzeba prześledzić dalej. I właśnie wtedy wchodzą w grę typowe scenariusze awarii instalacji.
Gdy bezpiecznik wraca do przepalenia, problem zwykle leży w instalacji
Jeżeli bezpiecznik przepala się ponownie, nie szukałbym już winy w samym elemencie zabezpieczającym. W Avensis T27 najczęściej winne są akcesoria montowane później, przetarte przewody, wilgoć w złączach albo przeciążony odbiornik, który pobiera za duży prąd przy starcie.
| Objaw | Najczęstszy trop | Co sprawdzić najpierw |
|---|---|---|
| Wypala się bezpiecznik gniazda 12 V | Ładowarka, kompresor, rozgałęźnik, uszkodzona wtyczka | Sam adapter, styki gniazda i przewód zasilający |
| Bezpiecznik szyb pada po ruszeniu drzwi | Przewód w przelotce drzwi | Gumową osłonę wiązki i miejsca zagięcia przewodów |
| Problem wraca po włączeniu ogrzewania szyby | Zwarcie w grzałce lub przewodach tylnej klapy | Konektory na szybie, ślady przypaleń i uszkodzenia ścieżek |
| Pada bezpiecznik po montażu elektroniki | Źle wpięta kamera, radio, alarm albo moduł LED | Podłączenie do ACC, jakość masy i zabezpieczenie przewodu |
| Przepala się bezpiecznik oświetlenia wnętrza | Modyfikacja lampki lub wilgoć w oprawie | Oprawkę, żarówki LED i ślady korozji |
Tu przydaje się chłodna metoda. Zamiast wymieniać kolejne bezpieczniki, odłącz po kolei podejrzane akcesoria i zobacz, czy obwód przestaje się grzać. To proste zawężanie zwykle daje lepszy wynik niż „strzelanie” częściami. Gdy jednak awaria dotyczy kilku systemów naraz, trzeba zejść poziom wyżej i sprawdzić zasilanie główne.
Co w głównym zasilaniu Avensis T27 ma największe znaczenie
Jeśli problem nie ogranicza się do jednego odbiornika, patrzę na duże bezpieczniki w komorze silnika. Tam siedzą elementy, które rozdzielają prąd na pół auta, więc ich awaria daje objawy znacznie poważniejsze niż zwykły brak radia czy gniazda 12 V. W praktyce najważniejsze są ALT 120/140 A, EPS 80 A, EFI MAIN 50 A, ABS NO.1 50 A i H-LP MAIN 50 A.
Jeżeli padną jednocześnie światła, wspomaganie albo układ rozruchowy, nie zatrzymuję się na małych bezpiecznikach w kabinie. Sprawdzam stan akumulatora, klemy, duże bezpieczniki i samą skrzynkę w komorze silnika, bo tam najczęściej pojawia się realna przyczyna. W Avensis T27 to właśnie ten poziom zasilania decyduje, czy auto uruchomi się normalnie, czy tylko udaje, że wszystko jest w porządku.
W praktyce najlepsza kolejność jest prosta: najpierw skrzynka pod deską, potem obwody ACC/CIG/POWER/DEF, a dopiero później bezpieczniki główne pod maską. Taki schemat diagnozy oszczędza czas, zmniejsza ryzyko pomyłki i pozwala szybko odróżnić zwykły przepalony bezpiecznik od problemu w instalacji lub module sterującym.
