Układ bezpieczników w Passacie B6 jest rozłożony na kilka stref, więc przy awarii zasilania liczy się nie tylko sam bezpiecznik, ale też to, gdzie go szukać i co naprawdę chroni dany obwód. W tym artykule pokazuję praktyczny układ skrzynek, sposób bezpiecznej kontroli wkładek, typowe objawy przepaleń i błędy, które najczęściej kończą się powrotem usterki. Dzięki temu szybciej zawęzisz problem zamiast wymieniać części po omacku.
Najważniejsze informacje o układzie bezpieczników w Passacie B6
- Nie ma jednej skrzynki. W tym modelu bezpieczniki są rozproszone w kabinie, komorze silnika i przy głównym zasilaniu.
- Dokładny przydział zależy od wersji. Volkswagen w dokumentacji serwisowej odsyła do aktualnego schematu dla konkretnego auta.
- Najpierw sprawdzaj obwód, potem wkładkę. Przepalony bezpiecznik zwykle jest skutkiem, a nie przyczyną.
- Nie podnoś amperażu. To grozi uszkodzeniem wiązki, modułu albo gniazda bezpiecznika.
- Jeśli problem wraca, szukaj zwarcia. Najczęściej winne są przewody, silniki odbiorników, wilgoć albo źle podłączone akcesoria.
Gdzie szukać skrzynek bezpieczników w Passacie B6
W praktyce zaczynam od podziału instalacji na trzy obszary: kabina, komora silnika i zasilanie główne. W materiałach serwisowych Volkswagena układ opisano jako zdecentralizowany, a dodatkowa skrzynka po prawej stronie deski pojawia się właśnie dlatego, że w tym aucie jest sporo odbiorników elektrycznych. To ważne, bo jedna awaria może siedzieć w zupełnie innym miejscu niż sugeruje objaw.| Miejsce | Jak je znaleźć | Co zwykle tam trafia | Jak myśleć diagnostycznie |
|---|---|---|---|
| Skrzynka po lewej stronie deski | Za klapką na bocznej krawędzi deski rozdzielczej | Odbiorniki kabinowe, część oświetlenia i komfortu | Sprawdzam, gdy nie działa pojedyncza funkcja wnętrza |
| Skrzynka po prawej stronie deski | Za osłoną po prawej stronie panelu | Dodatkowe odbiorniki i wyposażenie zależne od wersji | Typowa przy bardziej rozbudowanym wyposażeniu |
| Skrzynka w komorze silnika | W przedniej prawej części komory silnika | Obwody związane z pracą układów w komorze silnika | Tu szukam, gdy problem dotyczy zasilania „technicznego”, nie tylko kabiny |
| Relay carrier i moduł zasilania | Pod lewą stroną deski, razem z modułem zasilania pokładowego | Przekaźniki i część logiki zasilania | Istotne przy usterkach, które nie wyglądają jak zwykły przepalony bezpiecznik |
| Bezpieczniki główne przy zasilaniu | Przy głównym torze zasilania, zwykle w okolicy akumulatora | Zabezpieczenia wysokoprądowe | Sprawdzam je przy awariach dużych odbiorników i problemach z zasilaniem całego układu |
Ta mapa daje dobry punkt startowy, ale nie zwalnia z porównania z instrukcją albo schematem po VIN. Właśnie dlatego przy bardziej złożonych wersjach auta nie zgaduję, tylko zawężam obszar po objawie. Z tego miejsca najrozsądniej przejść do samego sprawdzania wkładki, bo tam najłatwiej popełnić kosztowny błąd.
Jak sprawdzić i wymienić bezpiecznik bez zgadywania
Ja zawsze zaczynam od wyłączenia zapłonu i upewnienia się, że odbiornik faktycznie jest martwy, a nie tylko zresetowany po spadku napięcia. W Passacie B6 to ma znaczenie szczególnie przy elektronice komfortu, bo część modułów potrafi zachować się pozornie jak uszkodzona, choć winna jest chwilowa przerwa w zasilaniu.
- Wyłącz zapłon i odczekaj chwilę, aż moduły przejdą w stan spoczynku.
- Znajdź właściwą skrzynkę według objawu, a nie według przypadku.
- Wyjmij wkładkę wyciągaczem lub cienkim chwytakiem, bez podważania metalowym narzędziem.
- Oceń wkładkę wizualnie i porównaj jej amperaż z opisem na obudowie albo w instrukcji.
- Jeśli wkładka jest spalona, włóż dokładnie taki sam typ i amperaż.
- Po wymianie sprawdź, czy element działa oraz czy bezpiecznik nie nagrzewa się nadmiernie.
Wkładka może wyglądać dobrze, a i tak być uszkodzona wewnętrznie, więc prosty test ciągłości miernikiem jest lepszy niż samo patrzenie pod światło. Z kolei jeśli bezpiecznik przepala się natychmiast po włożeniu nowego, nie wymieniam kolejnego. Wchodzę wtedy głębiej, bo to zwykle oznacza zwarcie, zatarte elementy albo błąd w dołożonej instalacji.
Które obwody zwykle chronią poszczególne sekcje instalacji
Dokładny przydział zależy od wersji silnikowej, rynku i doposażenia, ale sam podział funkcjonalny jest dość czytelny. W Passacie B6 układ zasilania nie jest przypadkowy: to, co pracuje z dużym poborem prądu, trafia bliżej głównego zasilania, a to, co obsługuje komfort lub wnętrze, zwykle ląduje w skrzynkach kabinowych. Taki podział bardzo ułatwia diagnostykę, jeśli czytasz go od strony objawu.
| Sekcja | Co zwykle chroni | Co to oznacza w praktyce |
|---|---|---|
| Komora silnika | Układy pracujące w komorze silnika i elementy z nimi związane | Gdy nie działa wentylator, zasilanie elementów silnika albo pojawia się problem po stronie „technicznej”, zaczynam tutaj |
| Lewa strona deski | Część wyposażenia wnętrza, komfort, wybrane obwody oświetlenia i sterowania | Dobry trop przy awarii radia, gniazda 12 V, lusterek, centralnego zamka albo wybranych funkcji kabiny |
| Prawa strona deski | Dodatkowe odbiorniki zależne od wersji | Tu trafiają rzeczy, które nie występują we wszystkich autach, dlatego nie zgaduję bez sprawdzenia schematu |
| Zasilanie główne | Wysokoprądowe zabezpieczenia dla dużych odbiorników | Jeśli problem dotyczy wspomagania, alternatora, ABS albo wentylatora chłodnicy, szukam właśnie tutaj |
W dokumentacji serwisowej Volkswagena pojawiają się też konkretne obwody wysokoprądowe, które potwierdzają, jak „ciężka” jest ta część instalacji. Wśród nich są między innymi alternator, elektromechaniczne wspomaganie kierownicy, wentylator chłodnicy i ABS. To ważna wskazówka: jeśli pada taki bezpiecznik, zwykle nie ma sensu ograniczać się do samej wymiany wkładki, bo przyczyna leży w obciążeniu albo zwarciu po stronie odbiornika.
Warto też pamiętać o jednym praktycznym szczególe: w autach z bogatszym wyposażeniem ten sam model potrafi mieć inne obwody niż wersja podstawowa. Dlatego przy podobnym objawie w dwóch egzemplarzach nie zawsze diagnoza prowadzi do tego samego miejsca. To prowadzi mnie do kolejnego etapu, czyli rozpoznania objawu po symptomie, a nie po domyśle.
Dlaczego ten sam objaw nie zawsze oznacza ten sam bezpiecznik
Najwięcej czasu traci się wtedy, gdy objaw opisuje się zbyt ogólnie. „Nie działa elektryka” niewiele mówi, natomiast „nie działa tylko lewe lusterko i podgrzewanie”, „nie ma nawiewu” albo „po deszczu padło radio” już zawęża obszar do kilku obwodów. Tę logikę wykorzystuję zawsze, bo pozwala szybciej oddzielić prostą usterkę od problemu w wiązce albo module.
| Objaw | Co sprawdzić najpierw | Co może oznaczać, jeśli bezpiecznik znów pada |
|---|---|---|
| Nie działa pojedynczy element wnętrza | Skrzynkę kabinową po stronie odpowiadającej danemu obwodowi | Uszkodzony przełącznik, silnik, moduł albo przewód |

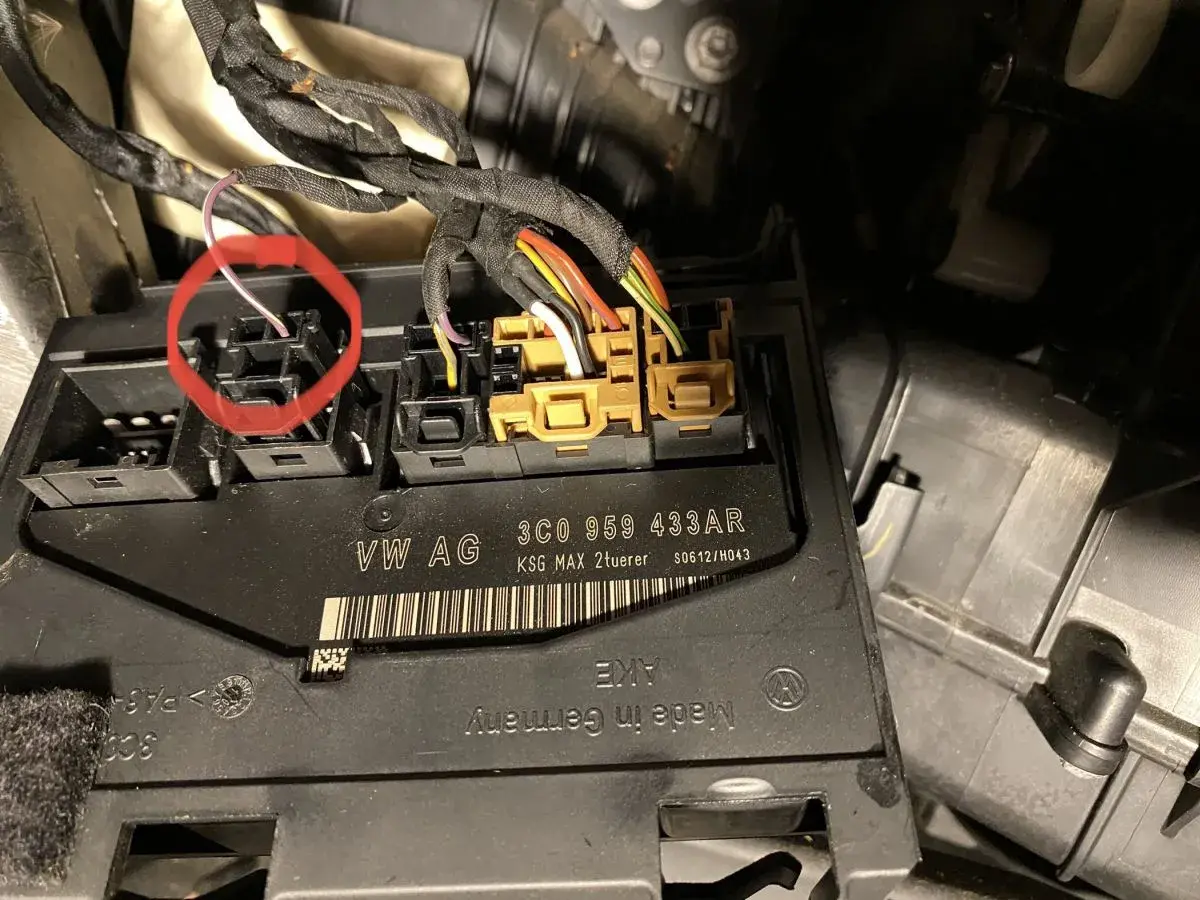

| Nie działa kilka funkcji komfortu naraz | Skrzynkę główną zasilania i okolice modułu komfortu | Problem z zasilaniem wspólnym, wilgoć, korozja lub uszkodzenie sterownika |
| Przestaje pracować element o dużym poborze prądu | Bezpieczniki główne i okolice odbiornika | Zatarcie silnika, przeciążenie albo zwarcie w obwodzie mocy |
| Bezpiecznik przepala się od razu po włożeniu | Pobór prądu i stan przewodów | Prawdopodobne zwarcie do masy lub błąd po montażu akcesoriów |
| Problem pojawia się po deszczu albo myciu | Wilgoć w okolicy skrzynek, podszybia i wiązek | Korozja styków, przetarcie izolacji albo woda w złączu |
Jeżeli bezpiecznik pali się ponownie, nie szukam już „mocniejszego” zamiennika. Wtedy lepiej od razu zmierzyć pobór prądu albo sprawdzić oporność obwodu, bo powtarzające się przepalenie prawie zawsze oznacza realną przyczynę w instalacji. Z punktu widzenia diagnostyki to właśnie tu różnica między szybkim sukcesem a błądzeniem po całym aucie robi się największa.
Najczęstsze błędy przy naprawie zasilania
Najpopularniejszy błąd to włożenie bezpiecznika o większym amperażu „żeby wytrzymał dłużej”. To nie jest poprawa, tylko przesunięcie problemu w stronę przewodów i złącz, które mogą się przegrzać zanim wkładka zareaguje. Drugi klasyk to wymiana bez sprawdzenia gniazda, które bywa nadpalone, luźne albo zaśniedziałe.
- Za duży amperaż. Chronisz wtedy wkładkę, ale nie instalację.
- Zły typ wkładki. Mini, standard i bezpieczniki wysokoprądowe nie są zamienne „na oko”.
- Sprawdzanie tylko wizualne. Pęknięcie bywa trudne do zauważenia bez miernika.
- Ignorowanie dołożonych akcesoriów. Radio, kamera, LED-y czy ładowarki często robią bałagan po montażu.
- Pomijanie wilgoci i korozji. W autach tej generacji to realny powód awarii zasilania.
- Brak porównania z instrukcją. Dwie pozornie identyczne wersje mogą mieć inny układ obwodów.
Jeśli ktoś pracuje przy głównych zabezpieczeniach przy akumulatorze albo przy skrzynce w komorze silnika, ostrożność musi być większa niż przy zwykłej wkładce w kabinie. Tu nie chodzi o dramatyzowanie, tylko o prostą zasadę: im większy prąd, tym większy koszt błędu. Dlatego w takich miejscach lepiej działać metodycznie, a nie szybko.
Co sprawdzić od razu, zanim problem urośnie
Gdybym miał zamknąć temat w jednym praktycznym schemacie, wyglądałby tak: ustal objaw, znajdź właściwą strefę, sprawdź bezpiecznik, a dopiero potem szukaj przyczyny. To podejście oszczędza czas, bo w Passacie B6 układ zasilania jest wystarczająco rozbudowany, żeby łatwo pomylić skutek z przyczyną. Jeśli nie masz pewności co do przypisania, sięgnij po instrukcję po VIN albo po aktualny schemat serwisowy, bo właśnie od tego zależy skuteczność diagnozy.
Najbardziej praktyczna reguła jest prosta: jeśli wkładka przepala się raz, sprawdzasz ją i odbiornik; jeśli przepala się drugi raz, szukasz zwarcia, przeciążenia albo błędu montażowego. W ten sposób naprawdę szybko zawężasz obszar poszukiwań i nie ryzykujesz, że drobna awaria przerodzi się w uszkodzenie wiązki, modułu albo złącza zasilania.
