W Audi A4 B5 układ bezpieczników i przekaźników jest prosty na pierwszy rzut oka, ale w praktyce łatwo pomylić skrzynkę w kabinie z modułem pod maską albo przeoczyć różnice między wersją benzynową i dieslem. Poniżej rozpisuję, gdzie szukać poszczególnych elementów, które obwody są najważniejsze i jak szybko odróżnić zwykły przepalony bezpiecznik od usterki w instalacji. To jest dokładnie ten zakres wiedzy, który oszczędza czas przy awarii świateł, zasilania radia, wycieraczek czy pompy paliwa.
Najkrótsza droga do właściwej skrzynki i obwodu
- Główna skrzynka jest po lewej stronie deski, przy drzwiach kierowcy.
- W kabinie znajdziesz większość obwodów świateł, komfortu, ABS i zasilania silnika.
- Pod maską jest dodatkowy blok przekaźników i bezpieczników, ważny zwłaszcza w dieslu.
- Kolor wkładki odpowiada amperażowi, ale w razie wątpliwości sprawdzaj też opis i instrukcję.
- Powtarzająca się awaria zwykle oznacza zwarcie, przeciążenie albo problem w wiązce, nie sam bezpiecznik.
Gdzie szukać skrzynek zasilania w Audi A4 B5

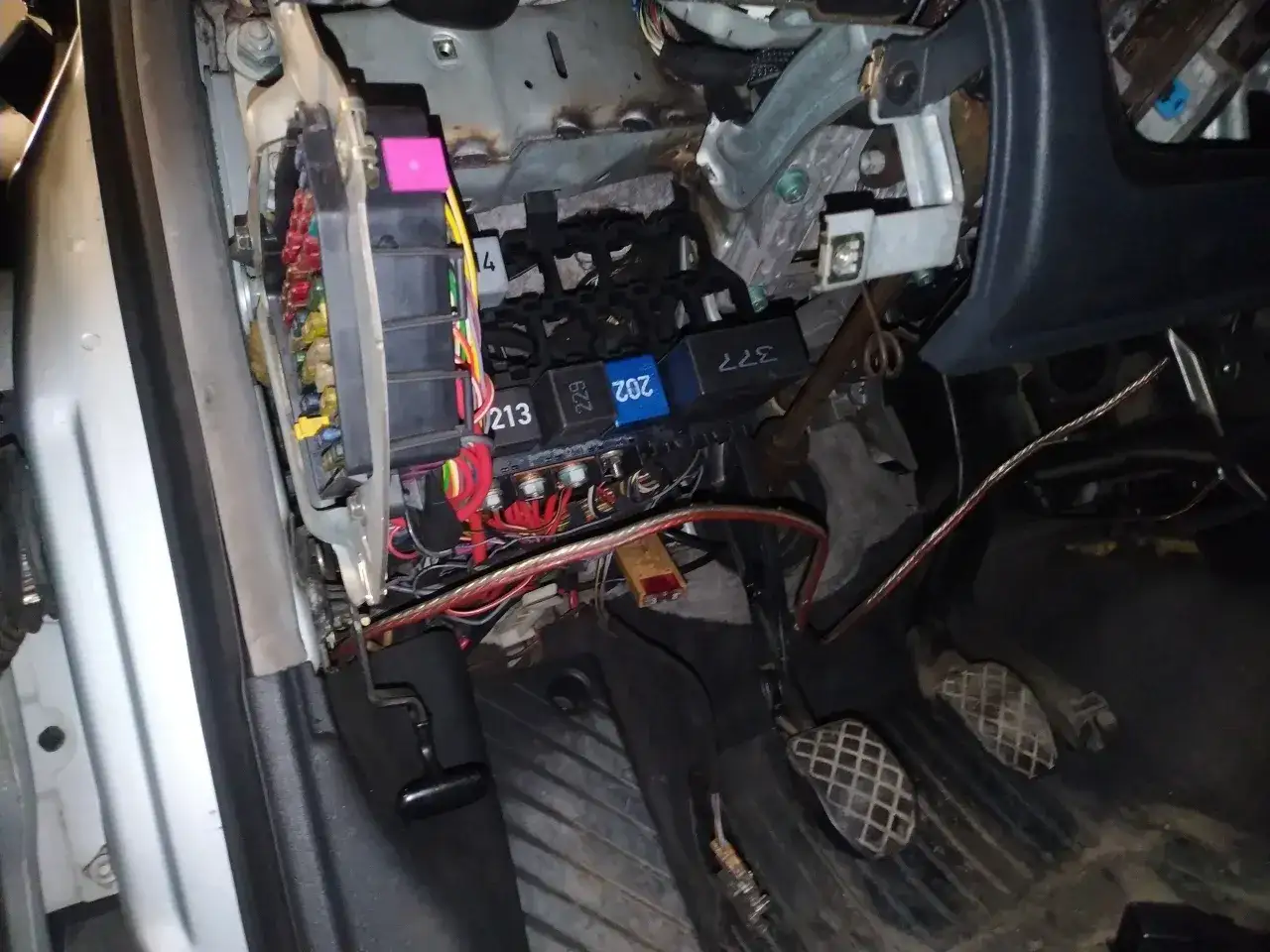

Ja w tym modelu zaczynam zawsze od lewej strony deski rozdzielczej, przy drzwiach kierowcy. To tam siedzi główna skrzynka, czyli miejsce, w którym ląduje większość obwodów odpowiedzialnych za światła, komfort i część zasilania sterowników. Druga ważna lokalizacja to przestrzeń pod maską, gdzie producent upchnął głównie przekaźniki i zabezpieczenia dla bardziej prądożernych układów.
Warto pamiętać, że Audi A4 B5 to platforma z kilkoma odmianami wyposażenia. W jednym egzemplarzu dany numer może obsługiwać radio, w innym telefon, a w kolejnym pozostać pusty. Dlatego przy diagnozie patrzę nie tylko na sam schemat, ale też na to, co faktycznie ma samochód. Kiedy już wiesz, gdzie zajrzeć, można przejść do samego układu kabinowego.
Układ głównej skrzynki w kabinie pasażerskiej
To jest część, którą najczęściej sprawdza się przy problemach z oświetleniem, wycieraczkami, centralnym zamkiem czy zasilaniem silnika. W praktyce najważniejsze jest to, że numery bezpieczników wskazują konkretny obwód, a nie przypadkowe miejsce. Jeśli w Twoim aucie część pól jest wolna, to normalne, bo zależało to od wersji wyposażenia.
Najpierw rozpisuję pozycje, które najczęściej mają znaczenie dla codziennej jazdy i diagnostyki. Właśnie tu zwykle znajduję przyczynę sytuacji, w której gaśnie kilka elementów jednocześnie albo auto traci zasilanie dla jednego, pozornie odrębnego układu.
| Nr | Obwód | Po co to sprawdzać |
|---|---|---|
| 1 | Podgrzewane dysze spryskiwaczy | Przydatne zimą, pierwsze podejrzenie przy problemach ze spryskiwaniem |
| 2 | Kierunkowskazy | Jeśli nie działa tu, często kuleją też awaryjne |
| 3 | Przekaźnik spryskiwaczy reflektorów i wybrane zasilania osprzętu | Wrażliwy na wilgoć i przeróbki instalacji |
| 4 | Oświetlenie tablicy rejestracyjnej | Prosty test, bo awarię widać od razu |
| 5 | Zestaw wskaźników, podświetlenie i część funkcji komfortu | Gdy gaśnie kilka drobiazgów naraz, patrzę właśnie tutaj |
| 6 | Centralny zamek | Typowy punkt przy problemach z zamykaniem auta |
| 7 | ABS, wyłącznik świateł stop, wyłącznik sprzęgła | Ważny obwód przy kontrolkach ABS i problemach z pedałami |
| 8 | Telefon / telematyka | Dotyczy aut z dodatkowymi modułami fabrycznymi |
| 9 | Podgrzewane lusterka | W chłodniejszych miesiącach łatwo wychwycić brak zasilania |
| 10 | Automatyczna regulacja zasięgu świateł | Istotne przy problemach z poziomowaniem reflektorów |
| 11 | Tempomat | Przydatne, gdy tempomat przestaje działać bez innych objawów |
| 12 | Zasilanie złącza diagnostycznego | To ważny trop, gdy interfejs OBD nie łączy się z autem |
| 13 | Światła stop | Jeden z najczęstszych powodów kontroli na desce |
| 14 | Oświetlenie wnętrza i lampki do czytania | Przydatne przy szukaniu przerwy w zasilaniu komfortu |
| 15 | Zestaw wskaźników, klimatyzacja, pamięci foteli i lusterek | Pokazuje, jak mocno w B5 łączy się zasilanie i wygoda |
| 16 | ABS / ESP | W wersjach z dodatkowymi systemami stabilizacji |
| 17 | Podgrzewane wkładki zamków i wyposażenie specjalne | Pozycja zależna od opcji, ale ważna w autach bogatszych |

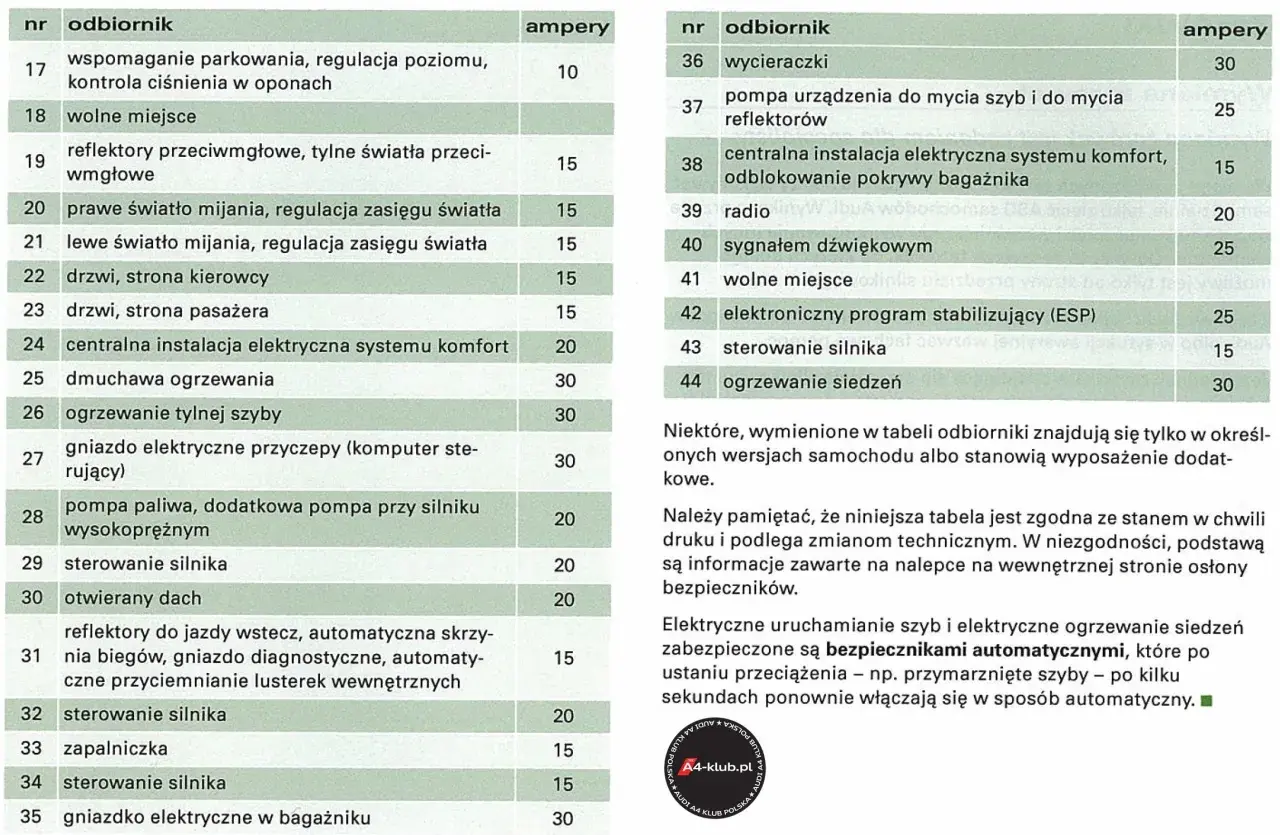

Druga część tej samej skrzynki obejmuje już obwody, które wielu kierowców kojarzy z codziennym zasilaniem samochodu. Tu trafiają między innymi światła mijania, wycieraczki, dmuchawa, pompa paliwa i ogrzewanie szyb. Jeśli coś przestaje działać po włączeniu zapłonu albo w trakcie jazdy, właśnie te pozycje sprawdzam jako pierwsze.
| Nr | Obwód | Po co to sprawdzać |
|---|---|---|
| 18 | Prawe światło drogowe | Przydatne przy braku jednego reflektora |
| 19 | Lewe światło drogowe | Jasny trop przy jednostronnej awarii długich świateł |
| 20 | Prawe światło mijania i regulacja zasięgu | Najczęstszy punkt kontroli przy problemach z oświetleniem drogowym |
| 21 | Lewe światło mijania i regulacja zasięgu | Analogicznie dla drugiej strony |
| 22 | Prawe światło pozycyjne | Warto sprawdzić przy nierównym świeceniu auta po zmroku |
| 23 | Lewe światło pozycyjne | Pomaga zawęzić usterkę do jednej strony instalacji |
| 24 | Wycieraczki przednie i pompka spryskiwaczy | To jeden z najbardziej obciążonych obwodów w deszczu i zimą |
| 25 | Dmuchawa nawiewu i klimatyzacja | Typowy winowajca, gdy nagle znika nawiew |
| 26 | Ogrzewanie tylnej szyby i lusterek | Łatwe do rozpoznania, bo szybko widać parowanie |
| 27 | Tylna wycieraczka / podgrzewana kierownica | Zależnie od wersji nadwozia i wyposażenia |
| 28 | Pompa paliwa / pomocnicza pompa paliwa w dieslu | Jeden z ważniejszych obwodów zasilania silnika |
| 29 | Sterowanie silnikiem | Przy braku zasilania ECU auto potrafi nie odpalić |
| 30 | Szyberdach | Przydatne przy wyposażeniu komfortowym |
| 31 | Światła cofania i funkcje zależne od wersji | Pozycja, która bywa najbardziej różna między odmianami |
| Nr | Obwód | Po co to sprawdzać |
|---|---|---|
| 32 | Sterowanie silnikiem | Drugi punkt zasilania dla obwodów napędu |
| 33 | Zapalniczka / gniazdo 12 V | Częsty problem po podłączeniu ładowarek i akcesoriów |
| 34 | Sterowanie silnikiem | Kolejny obwód, który potrafi unieruchomić auto |
| 35 | Gniazdo przyczepy | Ważne przy hakach i instalacjach do przyczep |
| 36 | Przednie i tylne światła przeciwmgłowe | Pomaga szybko zawęzić problem do oświetlenia dodatkowego |
| 37 | Radio i nagłośnienie | Najczęściej szukane po montażu aftermarketowego radia |
| 38 | Oświetlenie bagażnika i centralny zamek | Wskazuje na wspólny problem w obwodach komfortu |
| 39 | Światła awaryjne | Gdy nie działają awaryjne, sprawdzam też kierunkowskazy |
| 40 | Klakson | Szybki test, bo uszkodzenie widać od razu |
| 41 | ABS 5.0, jednostka hydrauliczna | Ważne przy świecącej kontrolce ABS i problemach z układem hamulcowym |
| 42 | ESP | Dotyczy wersji wyposażonych w kontrolę trakcji |
| 43 | EGR lub czujnik temperatury płynu, zależnie od wersji | Dobry przykład różnic między rocznikami i silnikami |
| 44 | Ogrzewanie foteli | Przydatne, gdy grzanie przestaje działać po obu stronach |
Jeśli w Twoim aucie część pól wygląda inaczej niż w tabeli, nie panikuj. W tej generacji różnice między rocznikami, silnikiem i opcjami wyposażenia są normalne, dlatego zawsze warto porównać schemat z naklejką na pokrywie i instrukcją własnego egzemplarza. To właśnie tu najczęściej pojawia się zamieszanie, które potem wygląda jak poważna awaria, a w praktyce jest tylko inną wersją wyposażenia. Druga warstwa układu siedzi już pod maską i odpowiada głównie za przekaźniki oraz zasilanie bardziej obciążonych odbiorników.
Skrzynka pod maską i co robi w dieslu
Pod maską nie ma już klasycznej skrzynki, którą przegląda się przy każdym drobiazgu. To raczej blok przekaźników i zabezpieczeń dla układów, które potrzebują stabilnego zasilania albo większego prądu rozruchowego. W wersjach wysokoprężnych szczególnie ważne stają się świec żarowe, sterowanie wtryskiem i wyposażenie związane z rozruchem na zimno.
Jeżeli masz diesla, ten fragment instalacji jest wart szczególnej uwagi. Gdy któryś z tych elementów padnie, auto potrafi kręcić, ale nie odpalać, albo odpala z opóźnieniem i od razu pokazuje błędy zasilania. W benzynie część pozycji może nie występować, więc traktuję ten moduł jako mocno zależny od wersji silnika.
| Nr | Element | Znaczenie praktyczne |
|---|---|---|
| 1 | Przekaźnik systemu czujnika tlenu | Dotyczy kontroli pracy silnika i składu mieszanki |
| 2 | Przekaźnik świec żarowych, obieg płynu chłodzącego | Ważny dla zimnego startu w dieslu |
| 3 | Przekaźnik bezpośredniego wtrysku diesla | Bez niego układ zasilania paliwem nie działa prawidłowo |
| 4 | Wolne | Pozycja niewykorzystana w części wersji |
| 5 | Wolne | Tak samo zależne od konkretnej odmiany |
| 6 | Bezpiecznik osprzętu elektrycznego silnika | Dotyczy zasilania kluczowych układów napędowych |
| 7 | Bezpiecznik I świec żarowych, obieg płynu chłodzącego | Jeden z podstawowych elementów w dieslu |
| 8 | Bezpiecznik II świec żarowych, obieg płynu chłodzącego | Druga gałąź zasilania układu podgrzewania |
| 9 | Bezpiecznik świec żarowych | Bezpośrednio wpływa na rozruch i kulturę pracy na zimno |
W praktyce to właśnie ten moduł odpowiada za zachowanie auta w niskiej temperaturze, a niekiedy też za to, czy silnik w ogóle dostaje poprawne zasilanie po przekręceniu kluczyka. Dlatego przy problemach z odpalaniem nie patrzę wyłącznie na jedną wkładkę, ale na cały tor zasilania, przekaźnik i odbiornik końcowy. Sama pozycja bezpiecznika to jednak za mało, bo przy diagnostyce liczy się jeszcze amperaż i kolor wkładki.
Jak dobrać właściwy bezpiecznik i odczytać kolor wkładki
W tym modelu spotkasz klasyczne wartości amperażu, a kolor bardzo ułatwia szybką identyfikację. Ja traktuję go jako pierwszy skrót myślowy, ale nie jako jedyne źródło prawdy. Zawsze liczy się ten sam amperaż i ten sam typ wkładki, bo większa wartość może chwilowo ukryć problem, a potem narobić dużo większych szkód w instalacji.
| Amperaż | Kolor | Co zapamiętać |
|---|---|---|
| 3 A | fioletowy | Najmniejsze obciążenia, zwykle obwody pomocnicze |
| 5 A | beżowy | Często elektronika i obwody sterujące |
| 7,5 A | brązowy | Średnio lekkie obwody, wrażliwe na przeciążenie |
| 10 A | czerwony | Bardzo częsty rozmiar w oświetleniu i akcesoriach |
| 15 A | niebieski | Popularny przy obwodach komfortu i zasilaniu gniazd |
| 20 A | żółty | Stosowany tam, gdzie prąd jest już wyraźnie większy |
| 25 A | biały | Obwody o większym obciążeniu, na przykład wycieraczki |
| 30 A | zielony | Najmocniejsze z typowych zabezpieczeń w tej skrzynce |
Jeśli dobieram zamiennik, patrzę najpierw na opis obwodu, potem na amperaż, a dopiero na kolor. Taka kolejność jest rozsądniejsza niż kupowanie „na oko”. W samochodzie z lat 90. kolor pomaga, ale nie zastępuje sprawdzenia numeru pozycji i rzeczywistego obciążenia. To prowadzi już prosto do praktyki wymiany i do tego, co zrobić, kiedy problem wraca.
Gdy bezpiecznik znowu się przepala
Jeśli wkładka padła raz, traktuję to jako sygnał ostrzegawczy. Jeśli padła ponownie po krótkim czasie, przestaję myśleć o samym bezpieczniku, a zaczynam szukać przyczyny po stronie odbiornika, przekaźnika albo wiązki. Bezpiecznik nie jest usterką samą w sobie, tylko skutkiem czegoś, co pobiera za dużo prądu albo robi zwarcie.
- Wyłącz zapłon i odczekaj chwilę, żeby układ się uspokoił.
- Sprawdź numer obwodu i dobierz dokładnie taki sam amperaż.
- Wyjmij wkładkę i obejrzyj ją pod światło albo sprawdź miernikiem ciągłość.
- Włóż identyczny bezpiecznik, nie większy.
- Jeśli znów się przepali, odłącz odbiornik i szukaj przetarć, wilgoci lub zwarcia w przewodach.
Najczęstsze miejsca, w których szukałbym problemu w A4 B5, to przelotki drzwi, klapa bagażnika, silnik dmuchawy, pompa paliwa, styki lamp i dokładane akcesoria audio albo ładowarki. Właśnie tam instalacja dostaje najwięcej mechanicznego i elektrycznego obciążenia. W starym Audi największą oszczędność czasu daje spokój, pomiar i logiczne zawężanie obwodu, nie wymiana kolejnych wkładek w ciemno.
