Układ bezpieczników w Iveco Daily wygląda prosto tylko na pierwszy rzut oka. W praktyce numer skrzynki, miejsce montażu i przypisanie obwodów różnią się między generacjami, więc przy braku zasilania łatwo stracić czas na zgadywanie. Poniżej rozpisuję to tak, jak sprawdzałbym auto w warsztacie: gdzie szukać skrzynek, jak czytać amperaż i które obwody najczęściej odpowiadają za gniazdo 12 V, oświetlenie, wycieraczki czy moduły kabiny.
Najważniejsze rzeczy, które warto sprawdzić w Iveco Daily od razu
- Lokalizacja skrzynki zależy od rocznika. W wielu Daily spotkasz panel przy desce i skrzynkę w komorze silnika, a w MY16 układ jest jeszcze bardziej rozbudowany.
- Gniazdo zasilania i zapalniczka nie zawsze są na jednym bezpieczniku. W nowszych wersjach potrafią rozdzielać je F7, F16 albo F24.
- Kolor i amperaż mają znaczenie. 15 A to zwykle niebieski, 20 A żółty, 30 A zielony, a 40 A pomarańczowy.
- Jeśli nowy bezpiecznik przepala się od razu, problem nie leży w samym bezpieczniku. Najczęściej winne są zwarcie, przeciążenie albo uszkodzony odbiornik.
- W Daily wiele obwodów przechodzi przez body computer lub przekaźniki. To ważne, bo sama wymiana wkładki nie zawsze przywraca zasilanie.
Gdzie w Iveco Daily szukać skrzynek z bezpiecznikami

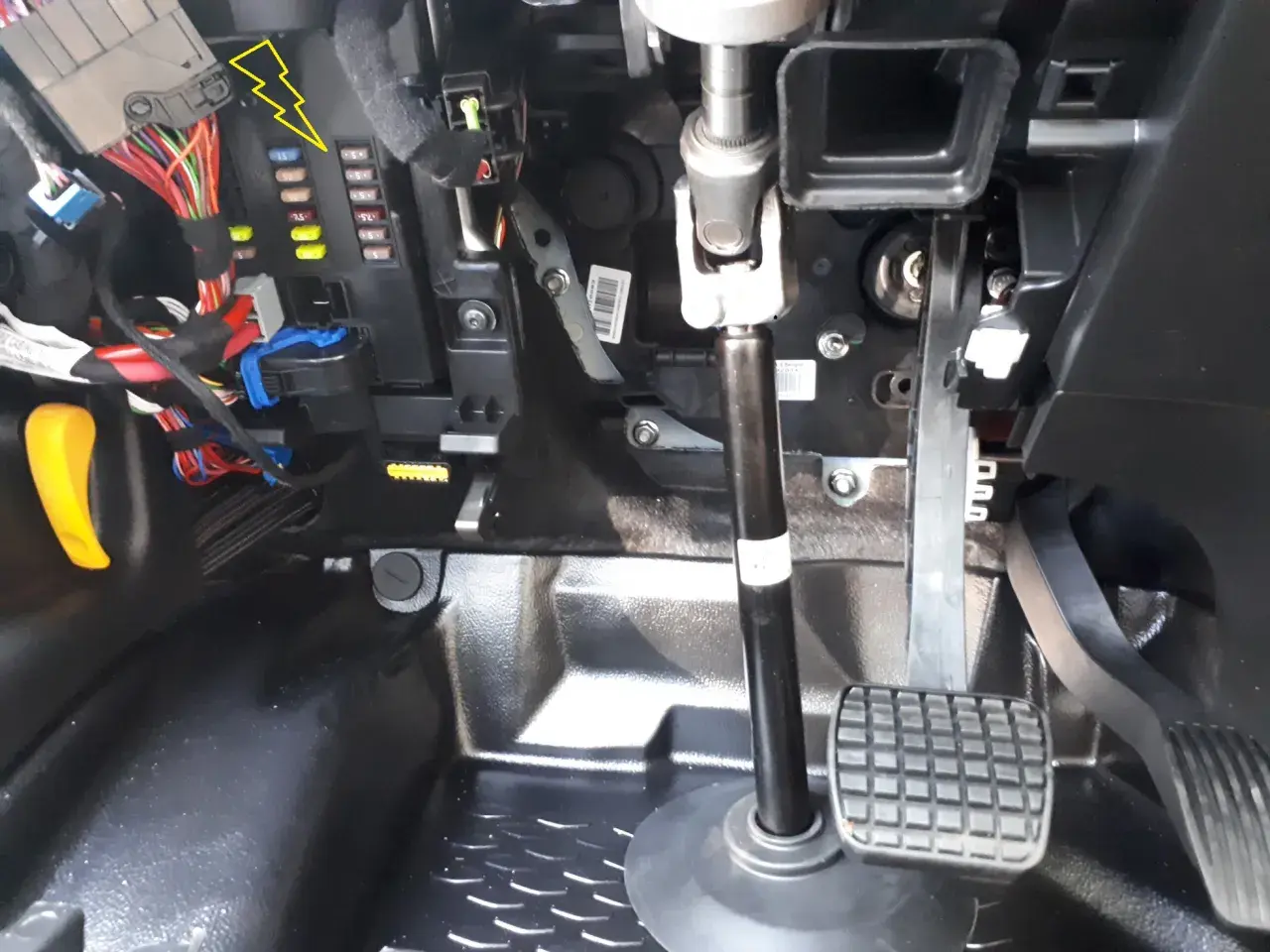

W Daily patrzę najpierw na dwa główne miejsca: panel przy desce rozdzielczej po stronie kierowcy i komorę silnika, zwykle w pobliżu akumulatora. W starszych wersjach to właśnie skrzynka kabinowa obsługuje większość „codziennych” odbiorników, a w nowszych coraz więcej obciążeń trafia do rozdzielnicy w komorze silnika.
| Miejsce | Co zwykle obsługuje | Dlaczego to ważne |
|---|---|---|
| Za panelem po stronie kierowcy | Obwody kabiny, oświetlenie, zamki, wskaźniki, radio | Tu najczęściej trafia się diagnostyka drobnych usterek zasilania |
| Komora silnika | Obwody o większym poborze prądu, zasilania modułów, wentylatory, pompy, gniazda | Tu są bezpieczniki, które nie wybaczają przeciążenia |
| Przy akumulatorze lub w centralnej dystrybucji plusa | Główne zasilanie i rozdział napięcia | Awaria tutaj potrafi wyłączyć kilka układów naraz |
| Skrzynki opcjonalne dla zabudowy | Hak, PTO, dodatkowe ogrzewanie, światła robocze, tachograf | W busach i podwoziach to częsty punkt ingerencji |
Jak czytać numery, kolory i typy bezpieczników
Numer bezpiecznika nie jest uniwersalny między rocznikami, ale logika schematów pozostaje podobna. Najpierw sprawdza się numer wkładki, potem jej amperaż i na końcu opis obwodu. W Iveco spotkasz kilka typów: topikowe, topikowe mini, płytkowe standard, maxi i mini.
- 5 A - małe obwody sterujące, czujniki, sygnały pomocnicze.
- 10 A - często oświetlenie, sterowanie, elementy kabiny.
- 15 A - radio, zapalniczka, lusterka, drobne odbiorniki prądu.
- 20 A - gniazda zasilania, centralny zamek, wycieraczki, wybrane grzanie.
- 30 A - silniki wycieraczek, ESP, mocniejsze obciążenia pomocnicze.
- 40 A i więcej - zasilanie dużych odbiorników, modułów i rozdzielni.
Ja traktuję kolor jako pomoc, nie jako jedyne kryterium. W dokumentacji i na częściach potrafią się pojawić różnice w oznaczeniach, więc amperaż zawsze sprawdzam na samej wkładce i w opisie obwodu. To drobiazg, ale właśnie on chroni przed włożeniem zbyt mocnego bezpiecznika i przepaleniem instalacji. Gdy to masz ogarnięte, można przejść do najczęściej szukanych obwodów zasilania.
Które obwody zasilania padają najczęściej
Największy sens ma patrzenie nie na pojedynczy numer, tylko na objaw. W Daily często chodzi o te same grupy odbiorników: gniazda 12 V, wycieraczki, oświetlenie, centralny zamek, radio, podgrzewanie szyb i zasilanie modułów. Poniżej zebrałem najpraktyczniejsze przykłady z różnych generacji.
| Objaw | Daily IV 2006-2011 | Daily VI 2014-2021 i MY16 | Co sprawdzić poza bezpiecznikiem |
|---|---|---|---|
| Brak działania gniazda 12 V lub zapalniczki | 33, 15 A dla nagrzewnicy powietrza / zapalniczki oraz 34, 20 A dla gniazda; w obwodzie występuje też przekaźnik T12 | F7, 40 A, F16, 15 A, a w części wersji także F24, 20 A | Wtyczkę ładowarki, zużyte styki, wilgoć, zwarcie w adapterze |
| Nie działają wycieraczki | 43, 20 A | F23, 30 A | Silnik wycieraczek, mechanizm ramion, przekaźnik i zatarcie osi |
| Nie działają światła mijania | 12 i 13, po 7,5 A | Zależnie od wersji, często przez modułowe zasilanie świateł i body computer | Żarówki, kostki lamp, masa nadwozia, korozję na złączach |
| Nie działa centralny zamek | 36, 20 A | Zasilanie idzie przez moduł nadwozia i odpowiedni obwód kabinowy | Siłowniki drzwi, pilot, przewody w przelotce drzwi |
| Radio, tachograf albo osprzęt kabiny milczy | 39, 15 A | F34, 20 A, albo F36, 15 A, zależnie od wersji i wyposażenia | Stacyjkę, złącza instalacji dodatkowej, masę radia |
| Nie grzeją lusterka lub szyba | 40 i 41, po 10 A, oraz zależnie od wersji 6 i 10 w obwodach zasilania głównego | F10, 15 A, F68, 10 A, F69, 7,5 A | Przerwy w wiązce drzwi, grzałki lusterek, uszkodzenie siatki szyby |
| Problemy z zasilaniem silnika lub pompą | 21, 15 A dla pompy paliwa, 16 i 17 dla EDC | F8, 15 A dla pompy paliwowej, F11 i F22 dla obciążeń EDC, F82 dla drugiego zasilania Body Computer | Przekaźniki, połączenia przy akumulatorze, spadki napięcia pod obciążeniem |
W tych przykładach widać jedną ważną rzecz: ten sam objaw może mieć inną nazwę bezpiecznika w zależności od rocznika. Dlatego przy Daily nie zaczynam od „który bezpiecznik to radio”, tylko od konkretnej wersji auta i od funkcji obwodu. Dzięki temu diagnoza nie rozjeżdża się już na starcie. Następny krok to szybka, ale rzetelna kontrola samego bezpiecznika.
Jak sprawdzić bezpiecznik bez zgadywania
Najkrótsza metoda to połączenie oględzin z pomiarem. Samo wyjęcie wkładki i spojrzenie pod światło nie zawsze wystarcza, bo bezpiecznik może wyglądać dobrze, a być pęknięty pod obciążeniem albo mieć słaby styk w gnieździe.
- Potwierdź wersję auta. Rocznik, generacja i wyposażenie decydują o tym, której skrzynki w ogóle szukać.
- Porównaj opis na pokrywie lub schemacie. Numer bezpiecznika bez opisu obwodu niczego nie wyjaśnia.
- Wyjmij wkładkę odpowiednim chwytakiem. Nie podważaj jej śrubokrętem, bo łatwo uszkodzić styki.
- Sprawdź ciągłość multimetrem. To pewniejsze niż sam ogląd wizualny.
- Zmierz napięcie po obu stronach gniazda. Jeśli z jednej strony jest zasilanie, a z drugiej nie, masz problem w bezpieczniku albo w jego osadzeniu.
- Wymień tylko na taki sam amperaż i typ. Zbyt mocny bezpiecznik nie naprawia usterki, tylko ją maskuje.
Jeśli wkładka przepali się ponownie od razu po uruchomieniu obwodu, szukam zwarcia, a nie kolejnego bezpiecznika. W Daily to szczególnie ważne przy gniazdach zasilania, dodatkowych ogrzewaniach, hakach i adapterach do zabudowy. To właśnie tam najłatwiej o przeciążenie. Z tego płynnie wynika kolejny temat: co zmienia rocznik i doposażenie.
Co zmieniają rocznik i zabudowa
W Iveco Daily nie ma jednego, niezmiennego układu dla wszystkich aut. Nawet jeśli dwa egzemplarze wyglądają podobnie, jeden może mieć inne skrzynki, inne przekaźniki i inną numerację obwodów. W praktyce najwięcej różnic widać między Daily IV, Daily VI i wersjami MY16 z rozbudowanym wyposażeniem.
| Wersja | Co się najczęściej zmienia | Co to oznacza w praktyce |
|---|---|---|
| Daily IV 2006-2011 | Wiele funkcji kabiny jest skupionych w panelu CPL | Bezpieczniki 33, 34, 39, 43, 47 i 48 są częstym punktem startowym przy awarii osprzętu |
| Daily VI 2014-2021 | Więcej obwodów przechodzi przez komorę silnika | Gniazdo zasilania, zapalniczka i wybrane odbiorniki mają osobne zabezpieczenia, np. F7, F16 lub F24 |
| MY16 i bogatsze zabudowy | Dochodzi kilka skrzynek i obwody pod zabudowę | Ważne są zasilania dla tachografu, przyczepy, EOBD, dodatkowego ogrzewania i instalatorów wyposażenia |
Przy samochodach po zabudowie, kamperach, kontenerach i podwoziach z dodatkową instalacją nie zakładam, że opis fabryczny wystarczy. Czasem bezpiecznik jest poprawny, ale prąd przepływa już przez dodatkowy przekaźnik albo oddzielny moduł montażowy. Jeśli ktoś doposażał auto po swojemu, to właśnie tam szukam niespodzianek. Na końcu zostaje najważniejsze: jak nie wrócić do tego samego błędu przy następnej awarii.
Najkrótsza droga do trafnej diagnozy zasilania w Daily
Jeśli miałbym zostawić tylko jedną zasadę, brzmiałaby tak: zawsze łącz numer bezpiecznika z funkcją obwodu i wersją auta. Sam numer bez kontekstu nie wystarcza, bo w Daily ten sam objaw może prowadzić do innej skrzynki w zależności od rocznika. Dla gniazda 12 V, zapalniczki, wycieraczek i modułów kabiny to różnica między szybką naprawą a bezsensownym szukaniem.
- Najpierw sprawdzam, czy problem dotyczy pojedynczego odbiornika, czy całego obwodu zasilania.
- Potem potwierdzam numer bezpiecznika i jego amperaż na schemacie.
- Dopiero później ruszam przekaźniki, wiązkę i sam odbiornik.
W Iveco Daily to podejście oszczędza czas i ogranicza ryzyko kolejnego przepalenia. Jeśli chcesz szybko wrócić do sprawnego auta, trzymaj się tej kolejności: właściwa skrzynka, właściwy numer, właściwa przyczyna usterki.
