Układ bezpieczników w Zafirze B jest prosty dopiero wtedy, gdy wiem, gdzie szukać i którą wersję wyposażenia mam przed sobą. Instrukcja Vauxhalla pokazuje dwa punkty dostępu do skrzynek, ale w praktyce największe znaczenie ma to, czy auto ma wariant A czy B, bo od tego zależy opis poszczególnych pól. Poniżej rozpisuję to tak, żeby dało się szybko dojść do źródła problemu: od lokalizacji skrzynek, przez najważniejsze obwody, aż po bezpieczną wymianę i typowe pułapki diagnostyczne.
Najważniejsze rzeczy, które trzeba wiedzieć o bezpiecznikach w Zafirze B
- W aucie są dwie główne skrzynki: w komorze silnika i po lewej stronie bagażnika.
- Tylna skrzynka występuje w dwóch wariantach, A i B, więc ten sam numer nie zawsze oznacza ten sam obwód.
- Nie wszystkie pola są obsadzone. Puste miejsca zwykle dotyczą opcji, których samochód nie ma.
- Przy wymianie zawsze stosuje się bezpiecznik o takim samym amperażu jak oryginał.
- Jeśli nowy bezpiecznik znowu się przepala, problem najczęściej leży w zwarciu, przewodzie albo samym odbiorniku.
Gdzie szukać skrzynek bezpieczników w Zafirze B
W mojej pracy przy tym modelu zawsze zaczynam od dwóch miejsc: skrzynki w komorze silnika i skrzynki za lewą osłoną bagażnika. To ważne, bo te dwa punkty obsługują różne obwody, a pomylenie ich zwykle kończy się niepotrzebnym szukaniem problemu po omacku. W praktyce najpierw sprawdzam, czy awaria dotyczy zasilania w kabinie, czy raczej obwodów głównych, takich jak rozruch, wentylatory, ABS albo pompa paliwa.

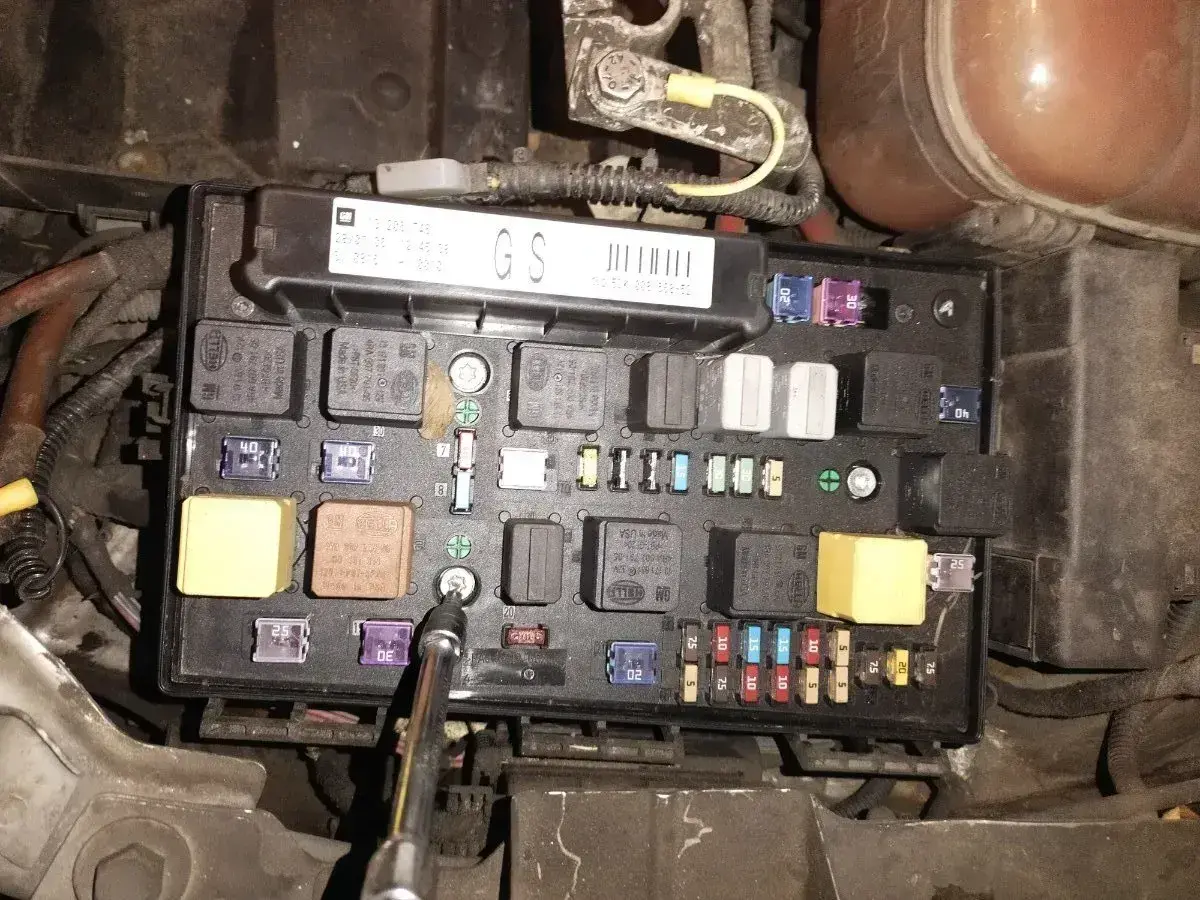

- Komora silnika - przednia lewa część auta, pod pokrywą skrzynki.
- Bagażnik - lewa strona przestrzeni ładunkowej, za osłoną boczną.
- Wariant B - w tylnej skrzynce producent przewidział też miejsce na zapasowe bezpieczniki.
Jeśli mam tylko jeden objaw, nie zgaduję na ślepo. Najpierw ustalam, która skrzynka odpowiada za dany obwód, a dopiero potem zaglądam do konkretnego numeru. To oszczędza czas i zmniejsza ryzyko niepotrzebnego rozbierania połowy auta.
Jak czytać opis i nie pomylić wersji A z B
W polskich opisach Zafiry B często pojawiają się dwa warianty tylnej skrzynki: A i B. Sama numeracja bezpieczników nie wystarcza, bo identyczny numer w innej wersji potrafi zasilać zupełnie inny odbiornik. Ja zawsze patrzę równocześnie na numer, nazwę funkcji i wyposażenie auta, bo to właśnie zestaw tych trzech rzeczy daje sensowny wynik.| Oznaczenie | Co oznacza w praktyce |
|---|---|
| Wersja A / B | Inny układ tylnej skrzynki w zależności od wyposażenia auta |
| „-” | Puste miejsce, zwykle przewidziane pod opcję, której samochód nie ma |
| Jedna pozycja z kilkoma opisami | Ten sam bezpiecznik może chronić kilka obwodów naraz |
| Ten sam amperaż | Nowy bezpiecznik musi mieć identyczną wartość prądową jak stary |
Jedna funkcja bywa zabezpieczona więcej niż jednym bezpiecznikiem, więc brak działania nie zawsze oznacza pojedynczą prostą usterkę. Jeśli slot jest pusty, to nie jest to błąd - często po prostu nie ma tam wyposażenia przewidzianego dla danej wersji. To jedna z tych rzeczy, które w Zafirze B bardzo łatwo źle odczytać, a potem szukać problemu w nieistniejącym obwodzie.
Najważniejsze bezpieczniki w komorze silnika
W instrukcji modelu widać, że opis skrzynki w komorze silnika zależy od wariantu tylnej skrzynki. Dlatego nie trzymam się wyłącznie numeru - ważniejszy jest obwód, który dany bezpiecznik chroni. Poniżej wyciągam te pozycje, które w diagnostyce zasilania trafiają się najczęściej.
| Nr | Wersja A | Wersja B |
|---|---|---|
| 1-2 | ABS | ABS |
| 3-4 | Wentylator nawiewu i klimatyzacja | Wentylator nawiewu i klimatyzacja |
| 5-6 | Wentylator chłodnicy | Wentylator chłodnicy |
| 7 | Centralny zamek | Układ spryskiwaczy |
| 8 | Spryskiwacze przedniej i tylnej szyby | Klakson |
| 9 | Podgrzewana tylna szyba i lusterka | Spryskiwacze reflektorów |
| 10 | Złącze diagnostyczne | Awaryjne odblokowanie centralnego zamka |
| 13 | Oświetlenie wnętrza | Światła przeciwmgielne |
| 14-15 | Wycieraczki przedniej szyby | Wycieraczki przedniej szyby |
| 16 | Klakson, ABS, czujnik stop, klimatyzacja | Sterownik, Open&Start, ABS, czujnik stop |
| 17 | Filtr paliwa w dieslu lub klimatyzacja | Podgrzewanie filtra paliwa w dieslu |
| 18 | Rozrusznik | Rozrusznik |
| 20 | Klakson | Klimatyzacja |
| 21-22 | Elektronika silnika | Elektronika silnika |
| 23 | Regulacja zasięgu reflektorów | Adaptacyjne światła i regulacja zasięgu |
| 24 | Pompa paliwa | Pompa paliwa |
| 27 | Klimatyzacja i czujnik jakości powietrza | Wspomaganie kierownicy |
| 29 | Wspomaganie kierownicy | Elektronika skrzyni biegów |
| 30 | Elektronika silnika | Elektronika silnika |
| 31 | Tylna wycieraczka | Adaptacyjne światła i regulacja zasięgu |
| 32 | Czujnik świateł hamowania, klimatyzacja, sprzęgło | Układ hamulcowy, klimatyzacja, sprzęgło |
| 33 | Regulacja zasięgu, włącznik świateł, sprzęgło, instrumenty, moduł drzwi kierowcy | Adaptacyjne światła, regulacja zasięgu, włącznik świateł |
| 34 | Jednostka sterująca kolumny kierownicy | Jednostka sterująca kolumny kierownicy |
| 35 | System infotainment | System infotainment |
| 36 | Zapalniczka i przednie gniazdo zasilania | Telefon, system infotainment i wyświetlacz |
Najczęściej wracam do numerów 18, 24, 31, 32 i 36, bo właśnie one odpowiadają za rozruch, pompę paliwa, tylną wycieraczkę, czujnik świateł hamowania i gniazdo 12 V. Jeśli w aucie padło kilka rzeczy naraz, ten fragment tabeli daje mi pierwszą, sensowną ścieżkę diagnostyczną.
Tylna skrzynka w bagażniku i jej dwa warianty
W polskim zestawieniu Autobezpieczniki tylna skrzynka również występuje w dwóch odmianach, A i B, i to właśnie tam najczęściej szukam obwodów związanych z komfortem, szybami oraz gniazdami zasilania. To miejsce jest o tyle ważne, że w Zafirze B w wersji B producent przewidział tam również zapasowe bezpieczniki. Według instrukcji Vauxhalla to właśnie ta skrzynka jest też głównym miejscem przechowywania wkładek zapasowych.
Wersja A
| Nr | Funkcja |
|---|---|
| 1 | Światła przeciwmgielne |
| 2 | Tylne gniazdo zasilania |
| 3 | Gniazdo zasilania w przedziale ładunkowym |
| 4 | Światła cofania |
| 5 | Elektryczne szyby tylne |
| 6 | Klimatyzacja |
| 7 | Elektryczne szyby przednie |
| 8 | Podgrzewane lusterka zewnętrzne |
Przeczytaj również: Wymiana akumulatora - Kiedy, jak dobrać i ile kosztuje?
Wersja B
| Nr | Funkcja |
|---|---|
| 1 | Elektryczne szyby przednie |
| 3 | Instrumenty |
| 4 | Ogrzewanie, klimatyzacja i klimatyzacja elektroniczna |
| 5 | Poduszki powietrzne |
| 11 | Podgrzewana tylna szyba |
| 12 | Wycieraczka tylnej szyby |
| 13 | Asystent parkowania |
| 14 | Ogrzewanie i klimatyzacja |
| 16 | Rozpoznawanie zajętości siedzeń i system Open&Start |
| 17 | Czujnik deszczu, czujnik jakości powietrza, system monitorowania ciśnienia w oponach, lusterko wewnętrzne |
| 18 | Instrumenty i przełączniki |
| 20 | CDC |
| 21 | Podgrzewane lusterka zewnętrzne |
| 23 | Elektryczne szyby tylne |
| 24 | Wtyczka diagnostyczna |
| 26 | Elektrycznie składane lusterka zewnętrzne |
| 27 | Czujnik ultradźwiękowy i system alarmowy antykradzieżowy |
| 29 | Zapalniczka i przednie gniazdo zasilania |
| 30 | Tylne gniazdo zasilania |
| 33 | System Open&Start |
| 35 | Tylne gniazdo zasilania |
| 36 | Gniazdo do sprzętu holowniczego |
| 38 | Zamek centralny, zacisk 30 |
| 39 | Ogrzewanie lewego siedzenia |
| 40 | Ogrzewanie prawego siedzenia |
Pola niewykorzystane nie są tu błędem, tylko normalnym elementem konfiguracji. W praktyce pomijam je w diagnostyce, bo nie pomagają w znalezieniu usterki. To właśnie w tej tylnej skrzynce najczęściej sprawdzam zasilanie akcesoriów, szyb, ogrzewania i gniazd 12 V.
Jak sprawdzić i wymienić bezpiecznik bez zgadywania
Jeżeli obwód przestaje działać, nie zaczynam od wymiany wszystkiego po kolei. Najpierw wyłączam zapłon, a potem idę krok po kroku, bo bezpiecznik ma chronić instalację, a nie być loterią diagnostyczną.
- Wyłącz zapłon i odłącz odbiornik, który przestał działać.
- Otwórz właściwą skrzynkę i potwierdź numer bezpiecznika na opisie albo pokrywie.
- Wyjmij wkładkę szczypcami lub wyciągaczem z kompletu auta.
- Sprawdź, czy mostek w środku jest przerwany, albo zmierz bezpiecznik multimetrem.
- Włóż nowy bezpiecznik o identycznym amperażu.
- Uruchom obwód i obserwuj, czy działa stabilnie oraz czy wkładka nie nagrzewa się po chwili.
Nie zwiększam amperażu „na próbę”. To jeden z najgorszych skrótów, bo może skończyć się uszkodzeniem wiązki, złącza albo samego odbiornika. Jeśli fabrycznie był bezpiecznik 10 A, zakładam 10 A, a nie 15 A tylko dlatego, że akurat taki mam pod ręką.
Gdy bezpiecznik pali się ponownie, problem zwykle leży gdzie indziej
Nowy bezpiecznik, który przepala się od razu, traktuję jako sygnał zwarcia albo przeciążenia. W takiej sytuacji sam bezpiecznik jest skutkiem, a nie przyczyną. W autach, które mają już swoje lata, winny bywa nie tylko odbiornik, ale też przewód przetarty w przelotce, wilgoć w złączu albo luźny styk.
| Objaw | Co sprawdzam najpierw |
|---|---|
| Martwe gniazdo 12 V | Sam bezpiecznik, wtyczkę, masę i przewód w tunelu środkowym lub bagażniku |
| Nie działa tylna wycieraczka | Wiązkę klapy, silniczek wycieraczki i złącze w przelotce |
| Nie grzeje tylna szyba | Bezpiecznik, styki przy szybie, przekaźnik i przewody prowadzone do klapy |
| Brak rozruchu | Bezpiecznik rozrusznika, akumulator, klemę i sam rozrusznik |
| ABS/ESP zgłasza błąd | Bezpieczniki ABS, napięcie zasilania i stan modułu, a nie tylko sam wkład |
Przy samochodach z dołożonym audio, dodatkowym oświetleniem LED albo innymi akcesoriami tuningowymi często problemem jest nie sama wkładka, tylko zbyt duże obciążenie lub słabe wpięcie w instalację. Wtedy bezpiecznik działa dokładnie tak, jak powinien - po prostu wyłącza obwód zanim uszkodzenie pójdzie dalej. I właśnie dlatego nie warto traktować go jak elementu do „obejścia”.
Co jeszcze warto sprawdzić przy zasilaniu w Zafirze B
Jeżeli chcę zamknąć temat porządnie, patrzę nie tylko na sam bezpiecznik, ale też na stan styków i złączy. W bagażniku szczególnie nie lubię wilgoci, bo potrafi dać objawy identyczne jak spalona wkładka: raz działa, raz nie działa, a przy lekkim poruszeniu osłony wszystko wraca do normy. To klasyczny sygnał, że problem siedzi w połączeniu, a nie w samym zabezpieczeniu.
W Zafirze B najlepiej działa spokojna, metodyczna diagnostyka: najpierw lokalizacja skrzynki, potem właściwy numer, na końcu dopiero test odbiornika i przewodów. Taki porządek naprawdę skraca naprawę, zwłaszcza gdy zasilanie zaczyna szwankować w kilku miejscach naraz. Jeśli auto dostaje dodatkowy osprzęt albo pracuje w trudnych warunkach, kontrola styków i wiązek jest równie ważna jak sama wymiana bezpiecznika.
