Układ bezpieczników w BMW E46 wygląda prosto tylko na pierwszy rzut oka. W praktyce liczy się nie tylko sama wkładka, ale też to, która skrzynka zasila dany obwód, gdzie szukać opisu i jak odróżnić zwykły przepalony bezpiecznik od problemu w wiązce albo przekaźniku. Ten tekst prowadzi przez cały układ zasilania E46: od lokalizacji skrzynek, przez odczyt schematu, aż po sensowną diagnostykę bez zgadywania.
Najkrótsza droga do znalezienia usterki w E46
- Główna skrzynka bezpieczników jest za panelem w schowku pasażera, a dostęp do niej uzyskuje się po odpięciu dwóch zatrzasków.
- W E46 występują też osobne bloki zasilania i przekaźników, m.in. w komorze silnika oraz w tylnej części auta.
- Schemat nie jest identyczny dla wszystkich wersji nadwozia i roczników, więc najpewniejszy jest opis przypisany do konkretnego egzemplarza.
- Jeśli bezpiecznik przepala się ponownie, problem zwykle nie leży w samej wkładce, tylko w zwarciu, module albo przewodzie.
- Przy wymianie zawsze stosuj taką samą wartość prądową, bo wstawienie „czegoś podobnego” podnosi ryzyko uszkodzenia instalacji.
Gdzie w E46 znajdują się bezpieczniki i co zasila każda skrzynka
W E46 nie ma jednego punktu, który obsługuje wszystko. Najczęściej zaczyna się od głównej skrzynki za schowkiem pasażera, ale w zależności od wersji auta część zasilania trafia też do bloków w tylnej części nadwozia oraz do elektroniki w komorze silnika. To ważne, bo jeśli szukasz awarii wycieraczek, radia albo ogrzewania szyby, nie zawsze wystarczy zajrzeć tylko pod klapkę w kabinie.
| Miejsce | Co zwykle obsługuje | Dlaczego to ważne |
|---|---|---|
| Schowek pasażera | Obwody wnętrza, komfortu, audio, części wyposażenia i sterowania | To pierwszy punkt diagnostyki przy większości drobnych awarii elektrycznych |
| Za schowkiem | Zasilanie wybranych modułów silnika, sterowania i większych odbiorników | Tu często trafiają obwody, których nie widać od razu z poziomu kabiny |
| Tylna część auta | Bloki o większym prądzie zasilania oraz wybrane grupy bezpieczników | Przy objawach „pół auta nie działa” łatwo pominąć ten punkt |

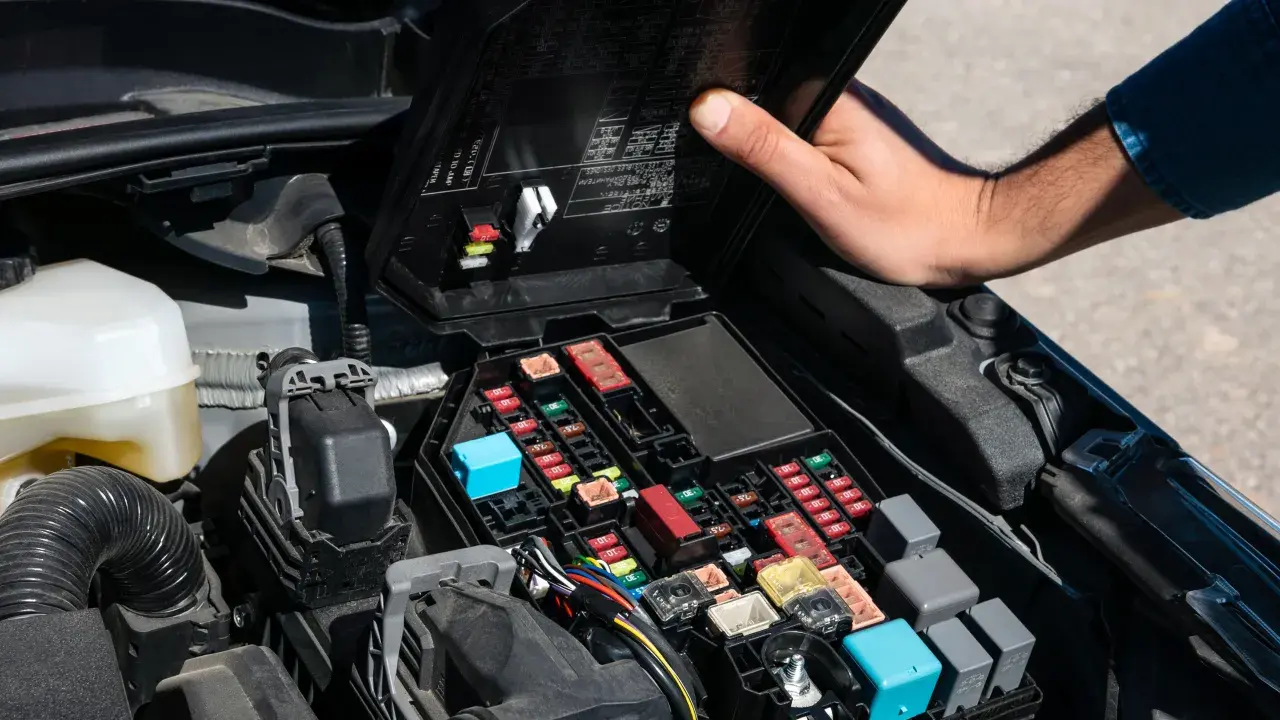

| Komora silnika | Przekaźniki i elektronika sterująca, m.in. wycieraczki, DME/DDE, układy pomocnicze | Jeśli problem dotyczy pracy silnika albo wycieraczek, tu warto zajrzeć wcześnie |
W praktyce numeracja nie jest przypadkowa: w głównej tablicy znajdziesz standardowe obwody kabiny, a osobne bloki obsługują większe lub bardziej wyspecjalizowane zasilanie. Dzięki temu łatwiej zawęzić trop, zamiast bez sensu wyjmować kolejne wkładki. Znając lokalizację, można przejść do tego, jak odczytać opis i nie pomylić bezpiecznika z przekaźnikiem.
Jak dostać się do opisu bezpieczników i czytać go bez pomyłek
Do głównej skrzynki wchodzi się przez schowek pasażera. Otwieram go, odpinam dwa zatrzaski i opuszczam panel, bo właśnie za nim znajduje się dostęp do bezpieczników oraz informacja o ich przypisaniu. W starszych egzemplarzach etykieta bywa już słabo czytelna, dlatego nie polegam wyłącznie na pamięci poprzedniego właściciela czy na „uniwersalnym schemacie z internetu”.
Najbezpieczniejsza zasada jest prosta: numer bezpiecznika, jego wartość prądowa i funkcja obwodu muszą się zgadzać z konkretną wersją auta. BMW udostępnia też spersonalizowany plan przypisań po VIN, więc jeśli naklejka z auta jest nieczytelna albo brakuje jej po latach przeróbek, to właśnie z tego rozwiązania korzystałbym jako z najpewniejszego.
- Wyłącz zapłon i wszystkie odbiorniki prądu.
- Otwórz schowek i opuść panel na dwóch zatrzaskach.
- Porównaj numer bezpiecznika z opisem przypisanym do rocznika i wersji nadwozia.
- Wyjmij wkładkę wyciągaczem lub szczypcami, jeśli jest na miejscu, i obejrzyj ją pod światło.
- Jeśli masz wątpliwość, sprawdź ciągłość multimetrem, a nie tylko wzrokiem.
- Wymień element wyłącznie na taki sam amperażem i najlepiej takim samym typem.
To właśnie na tym etapie wiele osób robi pierwszy błąd: uznaje, że „pasuje rozmiarem, więc będzie dobrze”. Nie będzie, jeśli wartość prądowa się nie zgadza. Z takiego schematu przejdę teraz do obwodów, które w E46 najczęściej dają objawy na co dzień.
Które obwody najczęściej sprawiają kłopot
W E46 wiele awarii elektrycznych powtarza się w bardzo podobny sposób. Z doświadczenia wiem, że najbardziej diagnostyczne są proste objawy: brak zapalniczki, martwe radio, niepracujące wycieraczki, brak ogrzewania tylnej szyby albo problemy z rozruchem. To są symptomy, które często prowadzą do konkretnej grupy bezpieczników lub przekaźników, zamiast do całej instalacji.
| Objaw | Co zwykle sprawdzam najpierw | Dlaczego to ma sens |
|---|---|---|
| Nie działa gniazdo 12 V lub zapalniczka | Bezpiecznik 47 w głównej skrzynce | To jeden z najbardziej typowych obwodów pomocniczych w kabinie |
| Radio, monitor, nawigacja lub część modułów audio milczy | Obwód radia i zasilania infotainment, m.in. bezpiecznik 7, czasem 49 | W E46 wiele elementów multimedialnych jest spiętych w jedną gałąź zasilania |
| Wycieraczki nie pracują albo działają niestabilnie | Przekaźnik wycieraczek i bezpiecznik 59 | Tu uszkodzenie nie zawsze oznacza samą wkładkę, często winny jest przekaźnik |
| Kontrolka ABS/DSC i brak wspomagania układów trakcyjnych | Bezpieczniki 53, 56 lub 61, zależnie od wersji | To obwody o większym znaczeniu dla bezpieczeństwa jazdy |
| Nie grzeje tylna szyba | Przekaźnik ogrzewania szyby i powiązany bezpiecznik, np. 68 | Tu często problem leży w sterowaniu, a nie w samej szybce |
| Silnik kręci, ale nie odpala | Bezpiecznik i przekaźnik pompy paliwa, w tym 54 | Brak paliwa podawanego pod ciśnieniem bardzo szybko daje taki efekt |
W takich przypadkach nie patrzę tylko na sam bezpiecznik, ale też na to, czy dany obwód jest sterowany przekaźnikiem i czy wersja auta nie ma innego przypisania. To dobry moment, żeby przejść od objawu do samej procedury diagnozy.
Jak diagnozować usterkę krok po kroku
Jeśli mam przed sobą E46 z problemem zasilania, idę po kolei. Najpierw ustalam, co dokładnie przestało działać, a dopiero potem sięgam po narzędzia. Taki porządek oszczędza czas, bo usterka w jednym obwodzie potrafi być mylona z awarią modułu, akumulatora albo alternatora.
- Spisuję wszystkie objawy, nie tylko pierwszy widoczny.
- Sprawdzam, czy problem dotyczy jednego elementu, czy całej grupy odbiorników.
- Otwieram kartę przypisań i potwierdzam właściwy numer bezpiecznika lub przekaźnika.
- Wyjmuję wkładkę i oceniam, czy jest przepalona, nadtopiona lub luźna w gnieździe.
- Mierzę ciągłość, a przy podejrzeniu słabego styku sprawdzam również pod obciążeniem.
- Wkładam nowy element o tej samej wartości i obserwuję, czy problem wraca od razu.
- Jeśli wraca, nie wymieniam kolejnych bezpieczników w ciemno, tylko szukam zwarcia, uszkodzonej wiązki albo wadliwego modułu.
W układach zasilania starszych BMW bardzo często decyduje nie sam bezpiecznik, tylko to, co dzieje się dalej w obwodzie. Dlatego jedno przepalenie wkładki traktuję jako sygnał, a nie rozwiązanie problemu. Jeśli wynik nadal jest niejednoznaczny, zwykle winny jest jeden z kilku klasycznych błędów.
Najczęstsze błędy przy wymianie i interpretacji objawów
Najbardziej kosztowne pomyłki są zaskakująco proste. Wymiana „na oko”, pomijanie przekaźników albo zakładanie, że jeden schemat pasuje do wszystkich E46, potrafią wydłużyć diagnostykę o godzinę i niepotrzebnie narazić instalację na kolejne uszkodzenia.
- Wstawianie bezpiecznika o innym amperażu, bo „też pasuje”.
- Sprawdzanie tylko jednej skrzynki i ignorowanie bloków w komorze silnika albo z tyłu auta.
- Zakładanie, że przepalona wkładka jest przyczyną, a nie skutkiem zwarcia.
- Ignorowanie różnic między sedanem, touringiem, coupe, compactem i kabrioletem.
- Pominięcie przekaźnika, który wykonuje większość pracy zamiast samego bezpiecznika.
- Brak kontroli styków, kiedy element wygląda dobrze, ale gniazdo jest już utlenione lub poluzowane.
W E46 szczególnie łatwo wpaść w pułapkę „sprawdzonego internetu”, bo schematy krążące po sieci często mieszają wersje rocznikowe. Ja zawsze wolę jedno pewne przypisanie niż trzy przybliżenia. To prowadzi do ostatniej rzeczy, którą warto zrobić przy powracających problemach z zasilaniem.
Co jeszcze sprawdzić, gdy problem wraca po wymianie
Jeśli nowy bezpiecznik przepala się ponownie albo objaw znika tylko na chwilę, nie zatrzymuję się na samej skrzynce. Wtedy sprawdzam stan akumulatora, jakość połączeń masowych, ślady wilgoci przy złączach i miejsca, w których wiązka pracuje mechanicznie. W samochodzie o takim wieku to często właśnie te elementy, a nie sam bezpiecznik, robią największą różnicę.
Przy układzie zasilania w E46 najbardziej liczy się konsekwencja: właściwy schemat, właściwa wartość wkładki i szybkie odróżnienie zwykłej przerwy od zwarcia. Jeśli podejdziesz do tematu w tej kolejności, znajdziesz usterkę szybciej i bez ryzyka dokładania sobie kolejnych problemów. A gdy opis w aucie jest nieczytelny, najbezpieczniej oprzeć się na numerze VIN i konkretnym wyposażeniu, nie na uniwersalnym schemacie „do wszystkich wersji”.
