Najważniejsze informacje o bezpiecznikach w Scenicu II
- W aucie są co najmniej trzy miejsca do sprawdzenia: skrzynka w kabinie, dodatkowy moduł pod przednim fotelem i skrzynka w komorze silnika.
- Opis na osłonie lub naklejce bywa różny zależnie od wersji, rocznika, silnika i rynku, więc nie opieraj się wyłącznie na jednym schemacie z internetu.
- W kabinie najczęściej szuka się zabezpieczeń od szyb, nawiewu, zapalniczki/gniazda 12 V, tylnej wycieraczki, centralnego zamka i czujników.
- W komorze silnika znajdują się obwody od świateł, wycieraczek, klimatyzacji, wentylatora chłodnicy, ABS/ESP i rozrusznika.
- Bezpiecznik wymienia się zawsze na taki sam amperaż, a jeśli nowy przepala się ponownie, problem zwykle leży głębiej niż sam wkład.

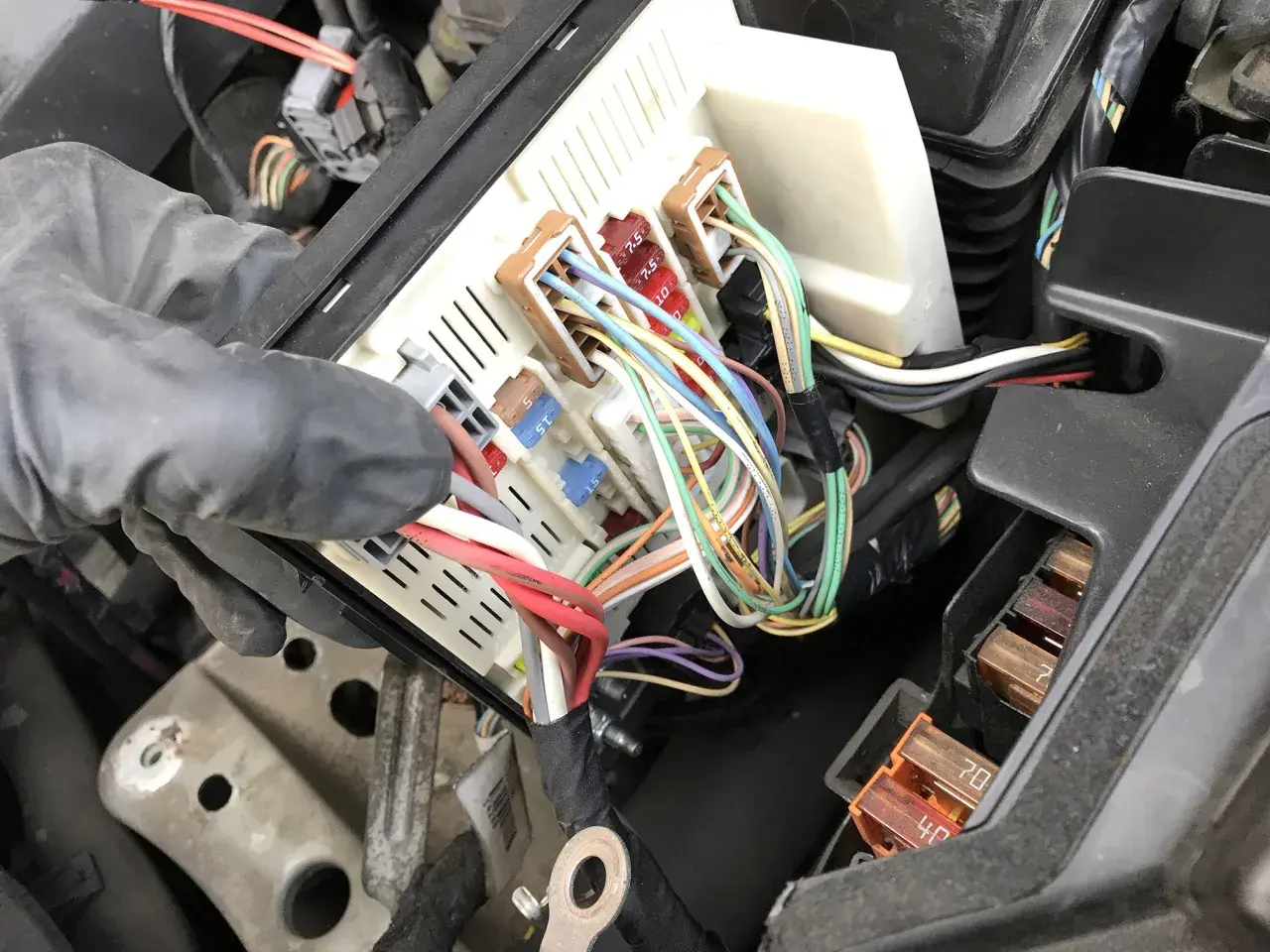

Gdzie są skrzynki bezpieczników w Scenicu II
W Renault Scenic II nie ma jednego „magicznego” miejsca, w którym rozwiązują się wszystkie problemy z zasilaniem. Najczęściej zaczynam od skrzynki w kabinie, która znajduje się po lewej stronie deski rozdzielczej, bo to ona obsługuje sporo codziennych odbiorników. Drugi punkt kontroli to dodatkowy moduł pod przednim lewym fotelem, a trzeci to skrzynka w komorze silnika, zwykle za akumulatorem lub w jego bezpośrednim sąsiedztwie.
W praktyce warto też pamiętać o wkładkach dużej mocy na dodatnim biegunie akumulatora. To nie są zwykłe małe bezpieczniki, tylko zabezpieczenia zasilania całych gałęzi instalacji. Ich ruszanie „na próbę” bez rozeznania bywa kosztowne, więc ja traktuję je jako ostatni krok, a nie pierwszy odruch.
Najważniejsza zasada jest prosta: najpierw porównaj osłonę i legendę w samochodzie, dopiero potem korzystaj z diagramów znalezionych online. W Scenicu II wyposażenie potrafi się różnić, a układ z lewej strony kierownicy nie zawsze wygląda identycznie w każdej wersji. Gdy już wiesz, gdzie szukać, łatwiej przejść do tego, co faktycznie chroni kabinowa skrzynka.
Co zwykle chroni skrzynka w kabinie
Kabina jest miejscem, w którym najczęściej szuka się przyczyny drobnych usterek. To tu trafiają obwody wygody i wyposażenia codziennego, czyli wszystko, co pasażer zauważa od razu po przekręceniu karty lub włączeniu zapłonu. W Scenicu II właśnie ta skrzynka odpowiada za wiele usterek, które na pierwszy rzut oka wyglądają groźnie, ale czasem kończą się na wymianie jednego wkładu.
| Obwód | Typowy amperaż | Co zwykle przestaje działać |
|---|---|---|
| Elektryczne szyby | 40 A / 25 A | Jedna lub kilka szyb nie reaguje, czasem działa tylko część sterowania |
| Nawiew kabiny | 40 A | Dmuchawa milczy albo pracuje niestabilnie |
| Dach otwierany | 20 A | Brak reakcji na przycisk, zatrzymywanie się w połowie ruchu |
| ABS i ESP | 10 A | Kontrolki układu stabilizacji i ABS świecą się po uruchomieniu |
| Zapalniczka / gniazdo 12 V | 15 A | Brak zasilania dla ładowarki, kompresora albo akcesoriów |
| Tylna wycieraczka | 15 A | Wycieraczka nie rusza mimo sprawnego przełącznika |
| Centralny zamek i sterowanie wnętrzem | 20 A | Problemy z ryglowaniem, pilotem lub częścią funkcji komfortu |
| Podgrzewanie lusterek | 7,5 A | Lusterka nie odparowują i nie grzeją po włączeniu ogrzewania |
W tej skrzynce trafiają się też obwody od audio, czujników deszczu i światła, podgrzewania foteli, tylnej szyby czy lampki schowka. To ważne, bo przy Scenicu II jeden objaw potrafi mieć kilka możliwych przyczyn: przepalony wkład, uszkodzony przekaźnik, zużyty przełącznik albo problem w wiązce drzwi. Dlatego sama nazwa bezpiecznika nie wystarcza, jeśli nie spojrzysz na cały układ zasilania.
Gdy kabina nie daje odpowiedzi, przechodzę do drugiego końca instalacji, gdzie siedzą obwody o większym poborze prądu. I właśnie tam zaczynają się elementy, których nie warto sprawdzać „na ślepo”.
Skrzynka w komorze silnika i wkładki przy akumulatorze
W komorze silnika pracują zabezpieczenia odpowiedzialne za elementy, które pobierają więcej prądu albo muszą działać bezpośrednio po starcie. To tutaj znajdziesz obwody świateł, wycieraczek, wentylatora chłodnicy, klimatyzacji, rozrusznika i części układu ABS/ESP. Jeśli Scenic II nagle traci jedno z tych zasilan, najpierw sprawdzam właśnie tę strefę.
| Obwód | Typowy amperaż | Uwagi praktyczne |
|---|---|---|
| Rozrusznik | 25 A | Jeśli nie ma reakcji po przekręceniu zapłonu, to jeden z pierwszych punktów kontroli |
| Sprzęgło sprężarki klimatyzacji | 10 A | Brak załączania klimatyzacji mimo sprawnego panelu sterowania |
| Blokada kolumny kierownicy | 15 A / 5 A | W autach z tą funkcją objawy mogą wyglądać jak problem z kartą lub UCH |
| Lampy cofania | 10 A | Warto sprawdzić, jeśli nie działają tylko światła wsteczne |
| Podgrzewanie tylnej szyby | 30 A | Częsta usterka zimą, szczególnie gdy szybę od razu obciąża praca nawiewu |
| Światła mijania i drogowe | 10 A | W Scenicu II lewe i prawe światło bywają zabezpieczone osobno |
| Wycieraczki przednie | 25 A | Brak pracy wycieraczek łatwo pomylić z awarią przełącznika |
| Przeciwmgielne | 20 A | Przydatne przy diagnozie, gdy nie działa tylko jeden tor oświetlenia |
| Wentylator chłodnicy | 40 A | To ważny obwód bezpieczeństwa, bo wpływa na temperaturę silnika |
| ABS / ESP | 25 A lub 50 A | W zależności od wersji zasilanie może być rozwiązane inaczej |
Na dodatnim biegunie akumulatora znajdują się jeszcze wkładki główne, zwykle rzędu 30 A oraz bardzo duże zabezpieczenia 350 A w benzynie i 400 A w dieslu. To już poziom zasilania całych bloków instalacji, więc tutaj nie ma miejsca na improwizację. Jeśli taki element wygląda na uszkodzony, lepiej najpierw upewnić się miernikiem lub zlecić to komuś, kto pracuje z elektryką samochodową na co dzień. Dzięki temu nie pomylisz objawu z przyczyną, a to w Scenicu II oszczędza najwięcej czasu.
Jak sprawdzić i wymienić bezpiecznik bez zgadywania
Ja zwykle zaczynam od najprostszej rzeczy: wyłączam zapłon, wyjmuję kartę i sprawdzam legendę na osłonie albo na samym module. Dopiero potem wyciągam bezpiecznik i patrzę, czy mostek w środku jest przerwany. W tym modelu szybka, uporządkowana diagnoza daje lepszy efekt niż losowe wyjmowanie kolejnych wkładów.
- Wyłącz zapłon i odczekaj chwilę, żeby sterowniki przeszły w stan spoczynku.
- Otwórz właściwą osłonę i porównaj oznaczenie z legendą lub naklejką.
- Wyjmij bezpiecznik pęsetą z panelu, a jeśli trzeba, sprawdź go miernikiem ciągłości.
- Wymień go tylko na wkład o dokładnie takim samym amperażu.
- Po wymianie uruchom odbiornik i obserwuj, czy problem wraca.
- Jeżeli nowy bezpiecznik przepala się od razu, szukaj zwarcia, wilgoci albo uszkodzonego odbiornika.
Najważniejsze ostrzeżenie jest banalne, ale często ignorowane: nie wkładaj bezpiecznika o wyższym amperażu „żeby tylko działało”. Taki ruch nie naprawia usterki, tylko zwiększa ryzyko przegrzania przewodów i pożaru. Nie warto też wykorzystywać wolnych miejsc w skrzynce jako zamiennika innego obwodu, bo to nie jest przewidziane przez konstrukcję instalacji. Gdy już masz sprawny wkład, pozostaje pytanie, kiedy problem nie leży w samym bezpieczniku.
Kiedy winny nie jest bezpiecznik
W Scenicu II łatwo ulec złudzeniu, że skoro coś przestało działać, to na pewno przepalił się wkład. W praktyce bardzo często winny jest przekaźnik, zaśniedziały styk, wyłamany przewód w przelotce drzwi, uszkodzony przełącznik albo moduł UCH, który zarządza częścią funkcji komfortu. To ważne, bo wymiana bezpiecznika bez znalezienia przyczyny zwykle daje tylko krótką poprawę albo żadną.
| Objaw | Co sprawdzam po bezpieczniku | Dlaczego to ważne |
|---|---|---|
| Bezpiecznik przepala się od razu po włożeniu | Odbiornik, wiązka, zwarcie do masy | Samo zabezpieczenie zwykle nie jest przyczyną |
| Bezpiecznik jest cały, ale obwód nie działa | Przekaźnik, zasilanie wejściowe, masa | Przerwa może być przed lub za skrzynką |
| Działa tylko część szyb lub tylko jedna strona świateł | Przełącznik, silniczek, lampa, przewody w drzwiach | To często nie jest problem jednego wkładu |
| Martwy nawiew lub wentylator chłodnicy | Opornica, silnik dmuchawy, przekaźnik, złącza | Wysokoprądowe odbiorniki lubią ujawniać słabe styki |
| Problemy pojawiają się po deszczu lub po myciu | Wilgoć w złączach i skrzynkach | W Scenicu II to klasyczny trop diagnostyczny |
Jeśli kilka niepowiązanych funkcji gaśnie naraz, nie skupiam się już tylko na pojedynczym bezpieczniku. Wtedy bardziej interesuje mnie zasilanie główne, masa, stan modułu UCH i to, czy instalacja nie dostała wilgoci. To właśnie w takich przypadkach opis bezpieczników jest tylko początkiem diagnozy, a nie jej końcem.
Jak przygotować Scenica II na drobną awarię zasilania
Przy takim aucie lubię mieć pod ręką prosty zestaw awaryjny: komplet mini bezpieczników 7,5 A, 10 A, 15 A, 20 A i 25 A, małą latarkę oraz miernik uniwersalny. To naprawdę wystarcza, żeby w terenie odsiać drobiazg od poważniejszej awarii. Dobrą praktyką jest też zrobienie zdjęcia legendy ze skrzynki, bo wtedy nie szukasz schematu w pośpiechu na telefonie przy otwartych drzwiach i zimnym silniku.
Jeśli mam podać jedną rzecz, która najbardziej ułatwia życie, to jest nią dokładne sprawdzenie wersji wyposażenia przed wymianą czegokolwiek. Scenic II potrafi mieć inne zabezpieczenia dla wersji z ksenonami, podgrzewanymi fotelami, dachem panoramicznym, automatem czy LPG, więc ten sam model nie zawsze ma identyczny układ. Gdy chcesz szybko dojść do źródła problemu, trzymaj się zasady: najpierw lokalizacja, potem amperaż, na końcu dopiero wymiana.
W praktyce ten opis bezpieczników w Renault Scenic II pozwala zawęzić usterkę bez zgadywania. Jeśli po podstawowej kontroli problem wraca, nie przedłużaj diagnostyki na oślep, tylko przejdź do sprawdzenia przekaźników, zasilania głównego i przewodów, bo właśnie tam najczęściej ukrywa się prawdziwa przyczyna.
