Bezpieczniki Mondeo Mk4 - Gdzie są i jak je diagnozować?

Układ bezpieczników w Fordzie Mondeo Mk4 ma sens dopiero wtedy, gdy wiadomo, która skrzynka obsługuje dany obwód i dlaczego ten sam objaw może mieć kilka przyczyn. Poniżej pokazuję, gdzie szukać bezpieczników, które elementy zasilania sprawdza się najpierw i jak nie popełnić prostego błędu, który kończy się kolejnym przepaleniem. To tekst dla kogoś, kto chce szybko dojść do źródła problemu, a nie tylko wymienić wkład „na ślepo”.

Gdzie są skrzynki bezpieczników i jak do nich dojść

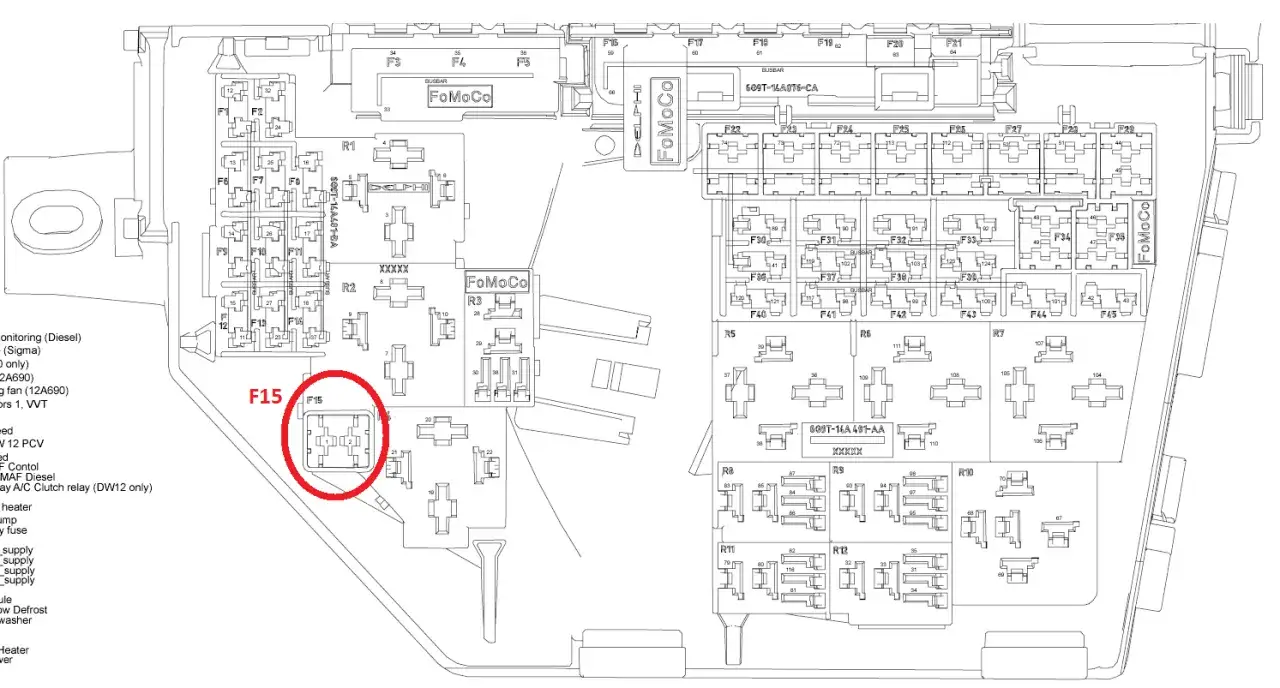

W praktyce szukam w Mondeo Mk4 trzech miejsc: skrzynki w komorze silnika, centralnej skrzynki za schowkiem oraz skrzynki w bagażniku po prawej stronie, za nadkolem. To właśnie tam rozkłada się większość zasilania auta, od komfortu po układ jezdny. W części wersji dochodzi jeszcze dodatkowa skrzynka wysokoprądowa przy dodatnim biegunie akumulatora, więc przy poważniejszej awarii nie wystarczy otworzyć jednego pudełka i uznać sprawy za zamkniętą.

Najwygodniej zacząć od skrzynki, która jest najbliżej objawu. Brak prądu w gnieździe 12 V albo radiu kieruje mnie do kabiny, a martwa dmuchawa czy ABS - raczej pod maskę. Sama lokalizacja to jednak połowa roboty, bo równie ważne jest odczytanie oznaczeń i tego, co one realnie znaczą.

Jak czytać oznaczenia, żeby nie pomylić wersji

W Mondeo Mk4 numer bezpiecznika nie jest „uniwersalny” w sensie internetowego skrótu. Zależy od rocznika, nadwozia, silnika i wyposażenia, więc tabela z pokrywy albo z instrukcji ma większą wartość niż przypadkowy schemat z forum. Instrukcja producenta rozdziela układ na konkretne skrzynki i wprost pokazuje, że ten sam model może mieć inne pozycje przed i po zmianach wyposażenia.

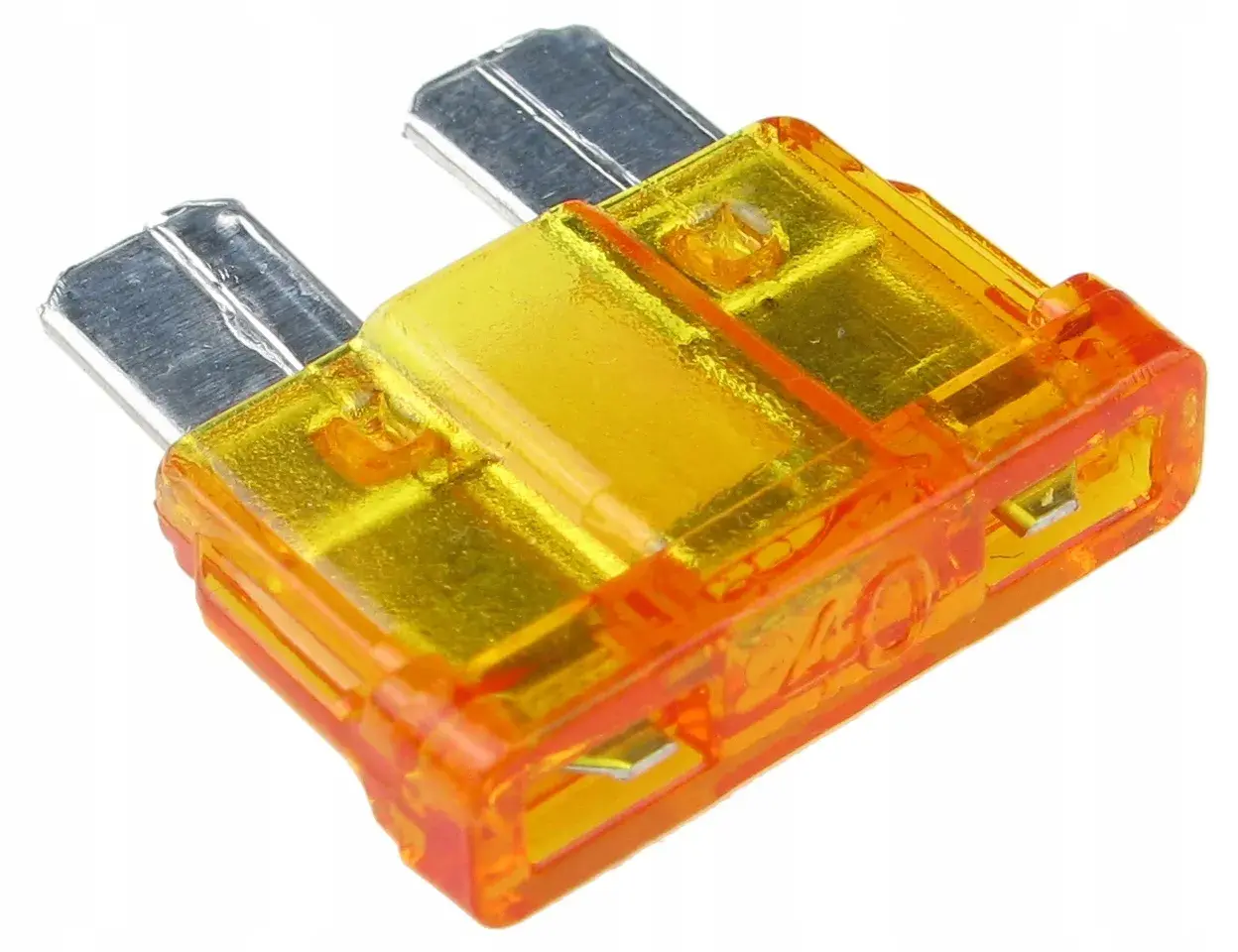

W praktyce zwracam uwagę na cztery rzeczy: amperaż, numer pozycji, lokalizację skrzynki i wariant samochodu. Amperaż to znamionowy prąd bezpiecznika, czyli maksymalne obciążenie, na które wkład jest zaprojektowany. Jeśli na obudowie jest 20 A, to nie jest miejsce na „zapasowy” 30 A tylko dlatego, że taki akurat leży w schowku.

• Jeśli opis mówi o „zapalniczce” albo „tylnym dodatkowym gnieździe”, chodzi o obwód zasilania, a nie o samą ładowarkę.
• Jeśli w tabeli pojawia się „zasilanie skrzynki” albo „feed”, to bezpiecznik odpowiada za doprowadzenie prądu do całego modułu, nie do jednego urządzenia.
• Jeśli widzisz osobne oznaczenia dla wersji benzynowej i Diesla, nie zakładaj, że pozycje będą identyczne.
• Jeśli auto ma hak, keyless, start-stop albo dogrzewacz, lista bezpieczników potrafi się wydłużyć o kilka pozycji.

To ważne, bo wiele błędów bierze się nie z samego spalania wkładu, tylko z pomylenia skrzynki albo wersji pojazdu. Gdy już wiem, gdzie i czego szukać, przechodzę do obwodów zasilania, które w Mondeo Mk4 sprawdzam najczęściej jako pierwsze.

Które obwody zasilania sprawdzam najpierw

Jeżeli chodzi o bezpieczniki w Fordzie Mondeo Mk4, najszybciej do diagnozy prowadzą obwody, które użytkownik odczuwa od razu: gniazda 12 V, ogrzewanie tylnej szyby, licznik, radio, dmuchawa czy zasilanie modułów. W fabrycznej dokumentacji Forda widać wyraźnie, że część pozycji dotyczy właśnie tych elementów, a nie „jakichś ukrytych elektroniki”.

Jeśli awaria dotyczy tylko jednego odbiornika, szukam bezpiecznika lokalnego. Jeśli „umarło” kilka rzeczy naraz, traktuję to jako sygnał, że problem jest wyżej: w zasilaniu skrzynki, przekaźniku albo w masie. To właśnie ten moment, w którym zwykła wymiana wkładu przestaje wystarczać i trzeba podejść do diagnozy metodycznie.

Jak diagnozować awarię zasilania krok po kroku

Najpierw sprawdzam objaw bez zgadywania. Brak zasilania w gnieździe 12 V, martwe radio, cisza w dmuchawie albo nieaktywna szyba tylna to nie to samo, nawet jeśli kierowcy często wrzucają to do jednego worka. Dopiero potem przechodzę do bezpiecznika, a nie odwrotnie.

1. Potwierdzam, co dokładnie nie działa i czy problem jest stały, czy pojawia się po poruszeniu przewodami albo po włączeniu większego obciążenia.
2. Sprawdzam napięcie akumulatora i stan klem. Słaby akumulator potrafi udawać awarię bezpiecznika, zwłaszcza przy modułach komfortu.
3. Otwieram właściwą skrzynkę i sprawdzam bezpiecznik miernikiem albo próbówką. Sam ogląd wizualny bywa mylący, bo mikrobezpiecznik może mieć pęknięcie trudne do zauważenia.
4. Jeśli wkład jest spalony, wymieniam go na identyczny amperaż. Fabryczna instrukcja Forda podkreśla, żeby nie stosować wyższej wartości „na próbę”.
5. Jeśli nowy bezpiecznik przepala się od razu, odpinam świeżo dołożone akcesoria: ładowarki, przetwornice, rejestratory, dodatkowe oświetlenie, moduły haka.
6. Jeżeli problem dotyczy bezpiecznika wysokoprądowego albo wraca po krótkim czasie, nie brnę dalej w ciemno. Szukam zwarcia, przetarcia wiązki, korozji na złączach albo zawilgocenia skrzynki.

Tu przydaje się zwykła dyscyplina. W Mondeo instalacja przyjmuje sporo dodatkowych odbiorników, więc po latach często nie winny jest „sam bezpiecznik”, tylko przeciążony obwód po montażu akcesoriów. Z tego powodu równie ważne jak sama diagnoza są błędy, które potrafią ją całkiem wypaczyć.

Typowe błędy, które robią więcej szkody niż pożytku

Najgorszy nawyk to wkładanie mocniejszego bezpiecznika, bo „może wytrzyma”. Nie wytrzyma - tylko pozwoli prądowi popłynąć tam, gdzie nie powinien, a wtedy uszkodzeniu mogą ulec przewody, wtyczki albo sam moduł. W instalacji samochodowej bezpiecznik ma chronić przewód, nie użytkownika przed irytacją.

• Wymiana na większy amperaż zamiast usunięcia przyczyny.
• Przekładanie bezpieczników między skrzynkami bez sprawdzenia funkcji obwodu.
• Ignorowanie skrzynki wysokoprądowej przy akumulatorze, gdy problem dotyczy zasilania całego auta.
• Zakładanie, że skoro bezpiecznik wygląda dobrze, to na pewno jest sprawny.
• Podpinanie mocnych akcesoriów do gniazda 12 V bez policzenia obciążenia.
• Pomijanie masy i złączy, zwłaszcza po naprawach blacharskich albo montażu haka.

W Mondeo gniazdo zasilania jest przewidziane do pracy z urządzeniami 12 V i obciążeniem do 15 A, więc kompresor, lodówka turystyczna czy przetwornica potrafią szybko dojść do granicy. Jeśli coś przepala się po takim podłączeniu, to nie jest przypadek, tylko sygnał, że obwód jest zbyt mocno obciążony. Właśnie dlatego trzeba też uwzględniać różnice między wersjami auta i jego wyposażeniem.

Co zmienia silnik, nadwozie i wyposażenie

Mondeo Mk4 nie jest jedną, sztywną konfiguracją. Inaczej wygląda układ w benzynie, inaczej w Dieslu, a jeszcze inaczej w wersji z dogrzewaczem, start-stopem, hakiem czy rozbudowaną elektryką foteli. Z tego powodu w praktyce nie ufam „jednemu schematowi do wszystkiego”, tylko sprawdzam konkretną wersję po VIN albo po opisie na pokrywie skrzynki.

Różnice są szczególnie widoczne w bagażniku i w skrzynce centralnej. W jednych egzemplarzach znajdziesz pozycję dla dodatkowych gniazd zasilania w bagażniku, w innych będzie osobny bezpiecznik dla modułu haka lub podgrzewania foteli. W dokumentacji Forda widać też rozdział na nadwozia 4- i 5-drzwiowe oraz kombi, bo tylna część instalacji nie jest zawsze identyczna.

• Diesel może mieć dodatkowe obwody związane z dogrzewaniem i kontrolą świec żarowych.
• Samochód z hakiem często ma osobne zasilanie modułu przyczepy.
• Wersje z keyless i większą liczbą udogodnień komfortu mają więcej zabezpieczonych gałęzi w kabinie.
• Po liftingu pojawiają się pozycje związane z auto start-stop i innym podziałem zasilania modułów.

To nie jest detal dla perfekcjonistów. Jeśli szukasz przyczyny w złej skrzynce, łatwo możesz stracić pół godziny i nadal niczego nie znaleźć. Dlatego przy wracającym problemie patrzę już nie tylko na bezpiecznik, ale na cały tor zasilania.

Gdy problem wraca, patrzę szerzej niż na sam bezpiecznik

Jeżeli po wymianie wkładu awaria pojawia się ponownie, traktuję to jako sygnał ostrzegawczy, a nie „pech z nowym bezpiecznikiem”. Zwykle winne są wtedy trzy rzeczy: zwarcie w instalacji, przeciążone akcesorium albo korozja na styku, która podnosi opór i grzeje obwód. W starszym Mondeo bardzo często dochodzi do tego wilgoć w złączach bagażnika, przy nadkolu albo w okolicy skrzynki za schowkiem.

Jeśli awaria dotyczy jednego odbiornika, da się to zwykle zamknąć w kilkunastu minutach. Jeśli jednak znikają różne funkcje naraz, nie forsuję kolejnych bezpieczników i nie zgaduję numerów z internetu. Lepiej wrócić do schematu dla konkretnej wersji auta, sprawdzić masy i dopiero potem szukać bardziej skomplikowanej usterki.

W Mondeo Mk4 najbardziej opłaca się działać spokojnie: ustalić objaw, znaleźć właściwą skrzynkę, sprawdzić amperaż i dopiero potem oceniać, czy problem jest prosty czy już instalacyjny. To oszczędza czas, pieniądze i - co ważniejsze - samą wiązkę elektryczną.
