Czujnik położenia wału to jeden z tych elementów, które potrafią unieruchomić silnik w najmniej wygodnym momencie. Najczęściej siedzi nisko przy bloku, przy kole pasowym albo od strony skrzyni biegów, ale dokładne miejsce zależy od konstrukcji jednostki. W tym artykule pokazuję, gdzie go szukać, jak odróżnić go od innych czujników, po czym poznać jego awarię i kiedy problem wcale nie leży w samym sensorze.
Najważniejsze fakty, zanim zaczniesz szukać pod maską
- Najczęstsza lokalizacja to dół silnika, okolice koła pasowego wału, osłony rozrządu albo obudowy sprzęgła.
- Wygląd czujnika zwykle zdradza mała wtyczka, cienki przewód i mocowanie jedną śrubą.
- Objawy awarii to trudny rozruch, gaśnięcie na ciepło, nierówna praca i brak sygnału obrotów podczas kręcenia.
- Nie każda usterka oznacza padnięty czujnik, bo winne bywają też przewody, koło sygnałowe, rozrusznik albo immobilizer.
- Diagnostyka ma sens dopiero wtedy, gdy odczytasz błędy i sprawdzisz, czy sterownik widzi obroty silnika.
- Wymiana bez weryfikacji często kończy się powrotem tego samego problemu i niepotrzebnym kosztem.
Gdzie najczęściej znajduje się czujnik położenia wału

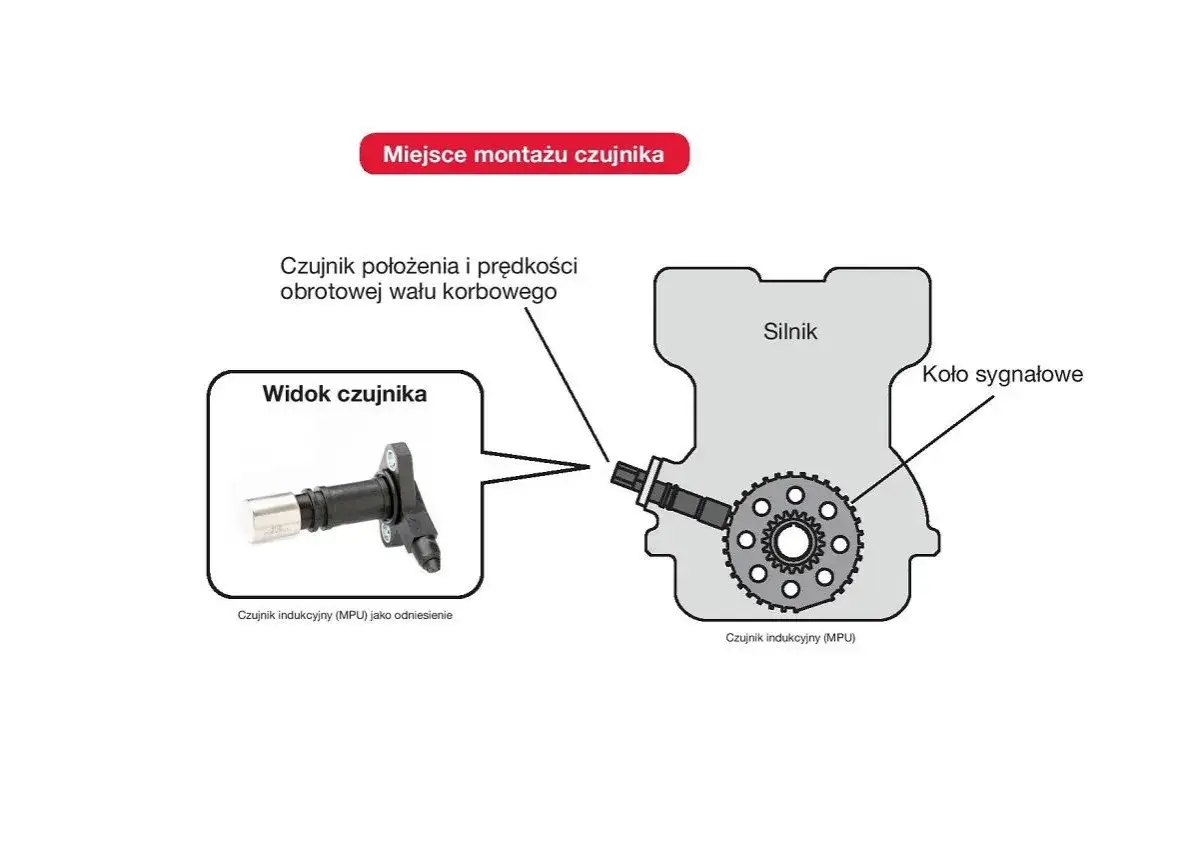

W praktyce szukam go zawsze przy samym wale korbowym, czyli tam, gdzie sterownik ma najłatwiejszy dostęp do informacji o obrotach silnika. Najczęściej będzie to dolna część silnika, okolice przedniej osłony rozrządu, koła pasowego wału albo tylna część jednostki przy obudowie sprzęgła i kole zamachowym.
W różnych autach wygląda to inaczej, ale logika jest ta sama: czujnik musi „widzieć” element obracający się razem z wałem, najczęściej koło sygnałowe albo wieniec zębaty. Dlatego nie szuka się go na górze silnika, obok cewek czy w okolicy przepustnicy, tylko nisko, tam gdzie pracuje wał korbowy.
| Miejsce montażu | Jak wygląda w praktyce | Co to oznacza dla dostępu |
|---|---|---|
| Przód silnika | Przy kole pasowym, osłonie rozrządu lub dolnej części pokrywy | Czasem wystarczy zejść od góry, ale często łatwiej dostać się od dołu |
| Tył silnika | Przy obudowie skrzyni biegów, w pobliżu koła zamachowego | Bywa ciasno, a czasem trzeba zdjąć osłony, dolot albo rozrusznik |
| Bok bloku | Wkręcony w boczną ścianę bloku, blisko elementu sygnałowego | Dostęp zależy od układu osprzętu i poprowadzenia wiązki |
Jeśli mam wskazać jeden praktyczny trop, to zaczynam od miejsca, w którym przewód schodzi w dół silnika i znika przy bloku lub skrzyni. Z tego punktu zwykle da się zawęzić poszukiwania znacznie szybciej niż od strony samego czujnika. To prowadzi do kolejnego kroku: jak odróżnić go od innych elementów, które wyglądają podobnie.
Jak rozpoznać go w komorze silnika
Sam czujnik wału nie jest duży, ale ma kilka cech, po których da się go rozpoznać bez zgadywania. Zwykle jest to niewielki plastikowy lub metalowy element wsunięty w obudowę silnika, przykręcony jedną śrubą i zakończony wtyczką z dwoma albo trzema przewodami.
- Jest osadzony bardzo blisko elementu wirującego, bo musi odczytywać impuls z koła sygnałowego.
- Ma krótki przewód lub odcinek wiązki prowadzony do głównej instalacji silnika.
- Często jest brudny od oleju, pyłu i osadów z drogi, więc nie rzuca się w oczy od razu.
- Nie ma ruchomych dźwigni ani podciśnienia, więc nie przypomina zaworu czy siłownika.
Najczęstszy błąd to pomylenie go z czujnikiem wałka rozrządu, czujnikiem stukowym albo czujnikiem ciśnienia oleju. Ja zawsze patrzę na położenie względem wału i na to, czy element rzeczywiście „czyta” obrót dolnej części silnika. Jeśli nie ma takiego związku, to najpewniej oglądasz inny sensor. Gdy już wiesz, czego szukać, pozostaje ocenić, czy objawy rzeczywiście pasują do awarii czujnika wału.
Po czym poznasz, że to właśnie on powoduje problem
Uszkodzony czujnik położenia wału rzadko daje jeden, idealnie powtarzalny objaw. Częściej auto raz odpala normalnie, a innym razem kręci długo albo gaśnie zaraz po uruchomieniu. W praktyce najbardziej typowe są problemy na ciepłym silniku, bo czujniki i wiązki często zawodzą dopiero po rozgrzaniu.
- Trudny rozruch, szczególnie po krótkim postoju i na rozgrzanym silniku.
- Nagłe gaśnięcie podczas jazdy lub na biegu jałowym.
- Brak stabilnych obrotów, szarpanie i wypadanie zapłonów.
- Kontrolka check engine i błędy z rodziny związanej z sygnałem wału, często P0335 i pokrewne.
- Brak wskazania obrotów podczas kręcenia, jeśli sterownik w ogóle nie widzi sygnału z czujnika.
To jednak nie jest diagnoza „na oko”. Podobne objawy daje słaby akumulator, uszkodzony rozrusznik, korozja w złączu, przestawiony rozrząd albo problem z immobilizerem. Dlatego po symptomach zawsze idzie u mnie kolejny etap: namierzenie czujnika i sprawdzenie, czy sterownik rzeczywiście dostaje sygnał.
Jak namierzyć go bez zgadywania
Najkrótsza droga to połączenie oględzin z prostą diagnostyką OBD. Ja zwykle zaczynam od odczytu błędów i sprawdzam, czy podczas kręcenia silnikiem sterownik pokazuje obroty. Jeśli wartość RPM stoi na zero, to już bardzo mocna wskazówka, że problem dotyczy czujnika, wiązki albo koła sygnałowego.
- Odczytaj błędy sterownika i zapisz je przed kasowaniem.
- Sprawdź live data podczas rozruchu, zwłaszcza obroty silnika.
- Obejrzyj dół silnika, okolice obudowy rozrządu i skrzyni biegów.
- Poszukaj małej wtyczki i przewodu prowadzącego do bloku lub obudowy sprzęgła.
- Skontroluj stan wiązki, śladów przetarcia, oleju i korozji na pinach.
- Jeśli czujnik jest dostępny od spodu, użyj kanału lub podnośnika, bo od góry bywa niewidoczny.
W silnikach z ciasnym dostępem sensowne jest też sprawdzenie, czy producent przewidział demontaż osłony pod silnikiem, nadkola albo rozrusznika. Z doświadczenia powiem wprost: przy czujniku po stronie skrzyni biegów szukanie „na ślepo” potrafi zająć więcej czasu niż sama wymiana. I właśnie wtedy trzeba uważać, żeby nie obwiniać błędnie samego czujnika.
Kiedy winny okazuje się nie czujnik, tylko reszta układu
To ważna część tematu, bo czujnik wału często dostaje wyrok szybciej, niż powinien. W wielu autach problemem nie jest sam element pomiarowy, tylko to, co dzieje się wokół niego: uszkodzone przewody, za duża przerwa od koła sygnałowego, zabrudzone złącze albo pęknięty wieniec. Jeśli wymienisz sam czujnik bez sprawdzenia reszty, łatwo wrócić do punktu wyjścia.
- Wiązka elektryczna może pękać przy ruchu silnika albo przy wysokiej temperaturze.
- Koło sygnałowe może mieć uszkodzony ząb, zabrudzenie lub złe ustawienie po naprawie.
- Rozrząd po przestawieniu daje objawy bardzo podobne do awarii czujnika.
- Rozrusznik i akumulator mogą maskować problem, bo auto kręci za wolno i sterownik nie widzi stabilnego sygnału.
- Immobilizer potrafi odciąć rozruch, choć sam czujnik działa poprawnie.
W praktyce przy podejrzeniu awarii czujnika patrzę nie tylko na sam element, ale też na to, jak wygląda impuls obrotów podczas kręcenia. Jeśli obrotomierz „ożywa”, a auto mimo to nie odpala, trzeba iść głębiej w stronę zasilania, zapłonu albo paliwa. Jeśli obrotów nie ma w ogóle, wtedy czujnik i jego otoczenie stają się głównym podejrzanym.
Co sprawdzić od razu po naprawie, żeby temat nie wrócił
Po wymianie albo czyszczeniu nie kończę pracy na samej skręconej śrubie. Najwięcej kłopotów wraca przez drobiazgi: źle poprowadzony przewód, brudne gniazdo, nieszczelne złącze albo niedokładne osadzenie czujnika. To są detale, ale właśnie one decydują, czy naprawa będzie trwała, czy tylko chwilowo uciszy objawy.
- Sprawdź, czy wtyczka weszła do końca i ma pewne zatrzaśnięcie.
- Upewnij się, że przewód nie ociera o pasek, koło pasowe ani gorący wydech.
- Oczyść miejsce montażu, jeśli czujnik siedział w oleju lub błocie.
- Po złożeniu skasuj błędy i wykonaj próbę rozruchu na zimno oraz na ciepło.
- Jeśli auto nadal gaśnie lub odpala losowo, wróć do odczytu danych bieżących zamiast zgadywać.
Jeżeli mam zostawić jedną praktyczną wskazówkę, to taką: najpierw lokalizacja i diagnostyka, dopiero potem wymiana. Przy tym czujniku to oszczędza czas, pieniądze i nerwy, zwłaszcza gdy dostęp jest słaby, a objawy przypominają kilka różnych usterek naraz.
