W tym materiale rozkładam na części pierwsze bezpieczniki Audi A4 B6: pokazuję, gdzie ich szukać, jak czytać schemat i które obwody zasilania najczęściej sprawiają kłopoty. Dorzucam też praktyczne wskazówki diagnostyczne, żeby nie wymieniać elementów w ciemno, zwłaszcza gdy problem wraca po kilku minutach.
Najważniejsze rzeczy, które warto sprawdzić od razu
- W A4 B6 główna skrzynka bezpieczników jest na końcu deski rozdzielczej po stronie kierowcy, za plastikową osłoną.
- Druga ważna strefa to komora silnika, gdzie trafiają obwody o większym poborze prądu i część zasilania silnika.
- Kolor bezpiecznika pomaga odczytać amperaż, ale zawsze warto potwierdzić go nadrukiem na wkładce i schematem w pokrywie.
- Jeśli ten sam bezpiecznik przepala się ponownie, problemem zwykle jest zwarcie albo uszkodzona wiązka, a nie sam bezpiecznik.
- W wersjach z lat 2004-2006 trzeba uważać na granicę między B6 i B7, bo układ jest podobny, ale wyposażenie bywa już inne.
- Najczęściej szukane obwody to zapalniczka, radio, ogrzewanie tylnej szyby, szyberdach, pompa paliwa i podgrzewane fotele.
Gdzie są skrzynki bezpieczników w Audi A4 B6

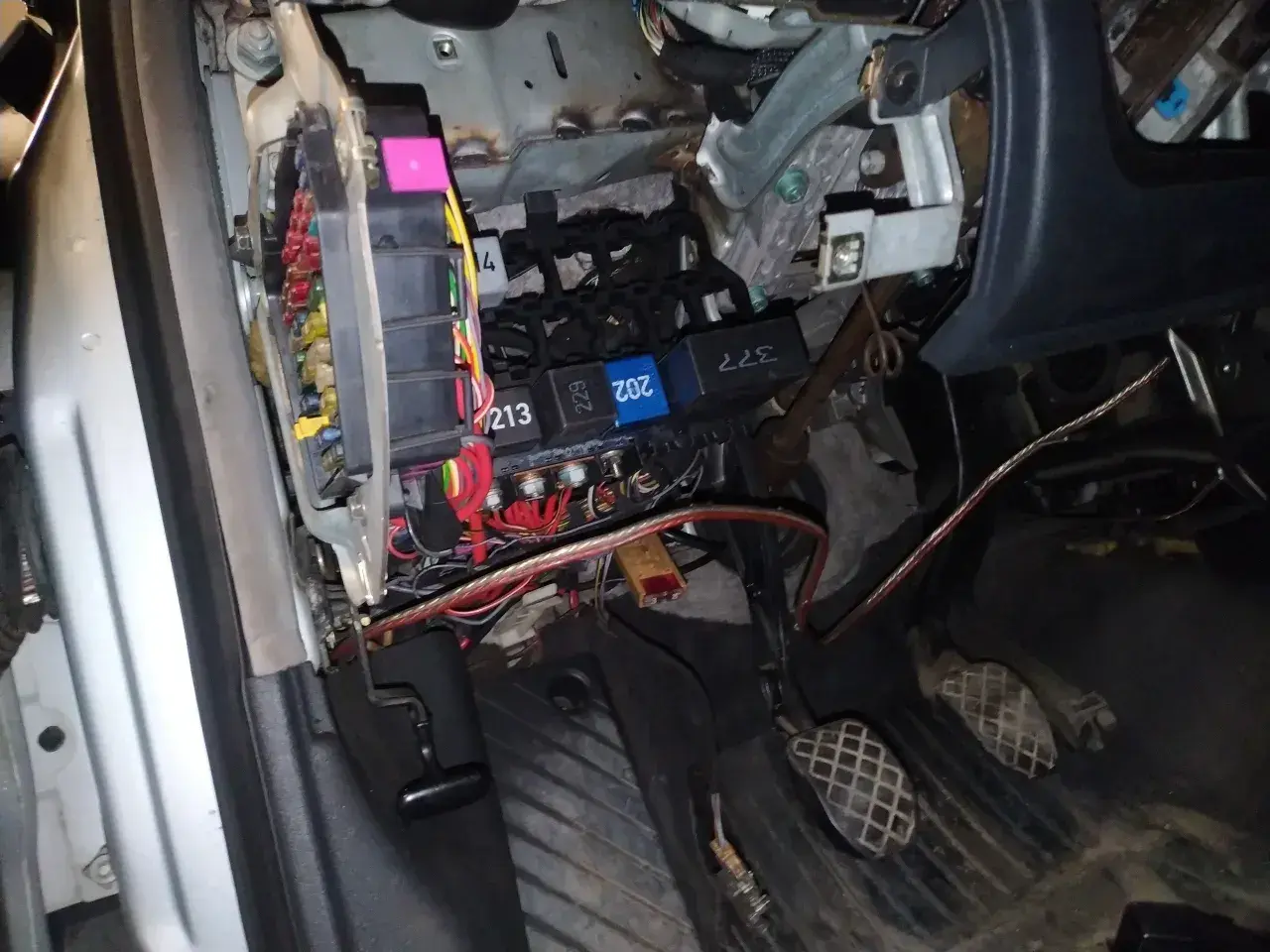

Jeśli mam przed sobą A4 B6, najpierw otwieram drzwi kierowcy i sprawdzam lewy koniec deski rozdzielczej. To właśnie tam znajduje się główny panel bezpieczników kabiny, ukryty za niewielką plastikową zaślepką. Dostęp jest prosty: po odchyleniu pokrywy od razu widać rząd wkładek i opis na osłonie albo w jej pobliżu.
Drugim miejscem jest komora silnika. W tej generacji część obwodów wysokoprądowych i zabezpieczeń związanych z pracą silnika trafia do skrzynki umieszczonej po prawej stronie komory, przy osłonie ECU/TCM. W praktyce oznacza to, że nie wszystko, co dotyczy zasilania, da się rozwiązać z poziomu jednej skrzynki w kabinie.
| Miejsce | Co zwykle tam znajdziesz | Jak się dostać | Na co uważać |
|---|---|---|---|
| Lewy koniec deski rozdzielczej | Większość obwodów kabiny, komfortu i wyposażenia | Otworzyć drzwi kierowcy i zdjąć plastikową zaślepkę | Nie ciągnąć osłony na siłę, bo zatrzaski lubią pękać |
| Komora silnika po prawej stronie | Obwody o większym poborze prądu, sterowanie silnikiem, część zasilania osprzętu | Zdjąć osłonę zgodnie z układem pod maską | Pracować na wyłączonym zapłonie i uważać na wilgoć |
W autach z przełomu 2004 i 2005 roku warto dodatkowo sprawdzić numer VIN albo wyposażenie, bo część egzemplarzy bywa już traktowana jak późne B6/B7. To nie zmienia zasad dostępu, ale może zmienić przypisanie pojedynczych obwodów. I właśnie dlatego sam opis na pokrywie jest ważniejszy niż pamięć z internetu.
Jak czytać opis i amperaż bez zgadywania
Największy błąd, jaki widzę przy pracy z układem zasilania, to patrzenie wyłącznie na kolor wkładki. Kolor pomaga, ale nie zastępuje numeru i amperażu. W Audi najczęściej spotkasz bezpieczniki płaskie, a ich opis jest przypisany do konkretnej pozycji w schemacie. Jeśli pozycja jest oznaczona jako 15 A, to dokładnie taki wkład trzeba tam włożyć.
Nie podnoś wartości amperażu „na wszelki wypadek”. To nie naprawia usterki, tylko opóźnia przepalenie kosztem przewodów, złączy albo modułu. Jeśli obwód powinien być zabezpieczony wkładką 15 A, a ktoś włoży 20 A, to w razie zwarcia energia idzie dalej w instalację.
| Kolor | Typowy amperaż | Znaczenie praktyczne |
|---|---|---|
| Brązowy | 7,5 A | Drobna elektronika, sterowanie, czujniki |
| Czerwony | 10 A | Lżejsze obciążenia i obwody pomocnicze |
| Niebieski | 15 A | Gniazda, oświetlenie, część osprzętu kabiny |
| Żółty | 20 A | Radio, szyberdach, pompa paliwa w wybranych wersjach |
| Biały / przezroczysty | 25 A | Wyższe obciążenia pomocnicze |
| Zielony | 30 A | Dmuchawa, ogrzewanie szyby, podgrzewanie foteli |
Jeśli opis na pokrywie jest starty, ratuje mnie jedna zasada: najpierw identyfikuję obwód, potem potwierdzam amperaż na samej wkładce, a dopiero na końcu wymieniam element. Takie podejście oszczędza czas i ogranicza ryzyko przypadkowego uszkodzenia instalacji. Następny krok to sprawdzenie, które obwody w A4 B6 najczęściej przestają działać jako pierwsze.
Które obwody zasilania najczęściej sprawiają kłopoty
W tym modelu powtarza się kilka klasycznych scenariuszy. Najczęściej zaczyna się od rzeczy prostych: zapalniczka, gniazdo 12 V, radio, ogrzewanie tylnej szyby albo podgrzewane fotele. To są obwody, które użytkownik zauważa od razu, bo awaria jest widoczna od pierwszej minuty jazdy.
| Obwód | Typowy bezpiecznik | Objaw awarii | Co sprawdzić od razu |
|---|---|---|---|
| Zapalniczka / gniazdo 12 V | F33, 15 A | Ładowarka, kompresor albo adapter nie działa | Wkładkę, styki gniazda i ewentualne zwarcie w ładowarce |
| Radio / nawigacja | F39, 20 A lub 30 A | Brak zasilania, reset, cisza w głośnikach | Sam bezpiecznik, kostkę zasilania i masę radia |
| Ogrzewanie tylnej szyby | F26, 30 A | Szyba nie odparowuje mimo wciśnięcia przycisku | Bezpiecznik, przekaźnik i styki na szybie |
| Szyberdach | F30, 20 A | Dach nie reaguje albo zatrzymuje się w połowie | Wkładkę, prowadnice i zasilanie sterownika |
| Pompa paliwa | F28, 20 A | Silnik kręci, ale nie odpala | Bezpiecznik, przekaźnik pompy i napięcie na złączu |
| Podgrzewane fotele | F44, 30 A | Brak grzania albo działa tylko jedna strona | Bezpiecznik, przełączniki i maty grzewcze |
W dieslach dodatkowo warto pamiętać o obwodach związanych ze świecami żarowymi i sterowaniem rozruchem, bo tam problem z zasilaniem potrafi objawiać się słabym odpalaniem na zimno. Z kolei przy silnikach benzynowych częściej wychodzą na wierzch obwody pompy paliwa, sterowania silnikiem albo instalacji audio. To nie są twarde reguły, ale dobry punkt startowy do diagnostyki.
Gdy opisany objaw dotyczy kilku rzeczy naraz, nie poluję od razu na kolejny bezpiecznik. Najpierw sprawdzam, czy nie padło wspólne zasilanie lub masa dla kilku elementów. To prowadzi do kolejnej ważnej rzeczy: bezpiecznik trzeba nie tylko wymienić, ale też umieć sprawdzić poprawnie.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Najpierw wyłączam zapłon, wyjmuję kluczyk i upewniam się, że dany obwód nie jest pod napięciem. Potem sprawdzam wkładkę wzrokowo albo miernikiem. Sama ciemna obudowa nic nie mówi; interesuje mnie metalowy mostek w środku. Jeśli jest przerwany, bezpiecznik jest spalony. Jeśli wygląda dobrze, a obwód nadal nie działa, szukam dalej.
- Otwórz właściwą skrzynkę i odczytaj numer pozycji na schemacie.
- Wyjmij bezpiecznik chwytakiem albo małymi szczypcami z izolowaną końcówką.
- Porównaj amperaż i kolor starej wkładki z nową.
- Włóż nowy bezpiecznik dokładnie w to samo miejsce.
- Włącz odbiornik i sprawdź, czy problem ustąpił.
Jeżeli po wymianie wkładka przepala się ponownie, nie wkładam trzeciej z rzędu i nie podbijam amperażu. To zwykle oznacza zwarcie, przetarty przewód, wilgoć w złączu albo uszkodzony element pobierający za duży prąd. W praktyce szybciej i taniej jest wtedy zlokalizować przyczynę, niż seryjnie kupować kolejne bezpieczniki za kilka złotych.
Warto też mieć w bagażniku prosty zestaw zapasowych wkładek 7,5 A, 10 A, 15 A, 20 A i 30 A. To niewielki wydatek, a potrafi uratować podróż, gdy padnie gniazdo ładowania albo radio. Jednak sam zapas nie rozwiąże wszystkiego, bo nie każda awaria w ogóle zaczyna się od bezpiecznika.
Kiedy problem nie leży w bezpieczniku
To częstsze, niż wielu kierowców zakłada. Jeżeli bezpiecznik jest cały, a obwód milczy, wchodzą w grę przekaźnik, zaśniedziałe styki, masa, konektor albo uszkodzenie samego odbiornika. Ja w takich sytuacjach od razu sprawdzam, czy do urządzenia w ogóle dochodzi napięcie pod obciążeniem, a nie tylko „na sucho” miernikiem.
Drugi typowy scenariusz to ciągłe przepalanie tej samej wkładki. Tutaj winny bywa przewód przetarty o karoserię, zawilgocone złącze albo moduł, który po prostu bierze za duży prąd. W A4 B6 trzeba też pamiętać o wilgoci we wnętrzu. Zatkane odpływy lub nieszczelny dach potrafią zawilgocić instalację i wtedy problemy z centralnym zamkiem, szybami czy komfortem nie kończą się na skrzynce bezpieczników.
Jeśli kilka różnych funkcji pada jednocześnie, bardziej podejrzewam wspólne zasilanie albo masę niż pojedynczy bezpiecznik. To samo dotyczy sytuacji, gdy auto kręci rozrusznikiem, ale elektronika zachowuje się niestabilnie po postoju: wtedy sprawdzam akumulator, klemy i ładowanie alternatora. Bezpiecznik jest ważny, ale w układzie zasilania nie jest jedynym punktem odniesienia.
W praktyce najlepszy efekt daje prosta kolejność: lokalizacja, odczyt schematu, pomiar, a dopiero potem wymiana. Taki sposób pracy pozwala szybko odróżnić zwykły spalony bezpiecznik od usterki, która siedzi głębiej w instalacji.
Co warto zapamiętać przy pracy z zasilaniem w tym modelu
- Najpierw sprawdzam lewy bok deski, dopiero potem komorę silnika.
- Nie ufam samemu kolorowi wkładki, tylko porównuję numer i amperaż.
- Jeśli bezpiecznik pali się ponownie, szukam zwarcia albo uszkodzonego odbiornika.
- Przy problemach z radiem, gniazdem 12 V, szybami i ogrzewaniem zwykle da się szybko zawęzić trop do konkretnego obwodu.
- Przy awariach „zbiorczych” częściej winne są masa, przekaźnik, złącze lub moduł niż sama wkładka.
Przy Audi A4 B6 najlepiej działa spokojna diagnostyka, bez zgadywania i bez nadmiernego podbijania amperażu. Gdy trzymasz się schematu i wiesz, gdzie szukać, większość usterek zasilania da się ogarnąć szybko, a resztę da się przynajmniej uczciwie zawęzić do konkretnego obwodu lub miejsca w instalacji.
