Pokażę, jak podłączyć światła do jazdy dziennej bez automatu tak, żeby układ działał przewidywalnie, nie obciążał zbędnie instalacji i nie wchodził w konflikt z przepisami. W praktyce chodzi o trzy rzeczy: poprawne zasilanie, sensowne sterowanie i właściwy montaż lamp. Bez tego nawet dobre DRL potrafią świecić nie tam, gdzie trzeba, albo po prostu irytować po tygodniu użytkowania.
Najważniejsze rzeczy, które warto wiedzieć przed montażem DRL
- Najlepszy układ bez modułu automatycznego to zwykle przekaźnik sterowany plusem po zapłonie, a nie goły przełącznik w kabinie.
- Lampy powinny mieć homologację E/RL i być zamontowane symetrycznie, zwykle na wysokości 250-1500 mm, nie dalej niż 400 mm od bocznego obrysu oraz w odstępie co najmniej 600 mm między nimi.
- Po włączeniu świateł mijania DRL powinny się automatycznie wyłączyć.
- W autach zarejestrowanych po raz pierwszy po 31 grudnia 2009 r. dzienne nie powinny zapalać razem tylnych pozycyjnych ani oświetlenia tablicy rejestracyjnej.
- Zasilanie prowadź przez osobny bezpiecznik i solidną masę do karoserii.
- Jeśli naprawdę chcesz ręcznego sterowania, potraktuj je jako dodatkowy wyłącznik, a nie jedyny element bezpieczeństwa.
Kiedy ręczne podłączenie ma sens, a kiedy lepiej użyć przekaźnika
W teorii da się podłączyć DRL bardzo prosto, ale w praktyce od razu widać różnicę między rozwiązaniem „działa” a rozwiązaniem „działa dobrze”. Ja przy takich montażach wolę układ na przekaźniku, bo odciąża przełącznik, łatwiej go zabezpieczyć i zwyczajnie trudniej o błąd. Pełny manual ma sens tylko wtedy, gdy auto jest proste, używasz go sporadycznie albo budujesz układ pomocniczy do starszego pojazdu.
| Wariant | Jak działa | Plusy | Minusy | Moja ocena |
|---|---|---|---|---|
| Przełącznik w kabinie | Włączasz i wyłączasz lampy ręcznie | Najprostszy schemat, niski koszt | Łatwo zapomnieć o wyłączeniu, większe ryzyko błędu kierowcy | Tylko jako rozwiązanie awaryjne lub w aucie używanym okazjonalnie |
| Przekaźnik na zapłonie | DRL dostają sygnał po przekręceniu stacyjki | Prosty, odporny i wygodny w codziennym użyciu | Wymaga poprawnego doboru punktu zasilania | Najlepszy kompromis bez dedykowanego modułu |
| Przekaźnik z sygnałem z mijania | Układ odcina dzienne po włączeniu świateł mijania | Najbliżej logiki OEM, zgodny z nawykami kierowcy | Trochę bardziej rozbudowane okablowanie | Najrozsądniejsze rozwiązanie, jeśli chcesz uniknąć automatu, ale zachować porządek |
Jeśli ktoś pyta mnie o „ręczne podłączenie”, najczęściej odpowiadam: ręczne może być tylko to, co naprawdę steruje kierowca, ale zasilanie i zabezpieczenie i tak powinny być zrobione po samochodowemu. Z tego wynika cały schemat, więc dalej rozbijam go na proste elementy.

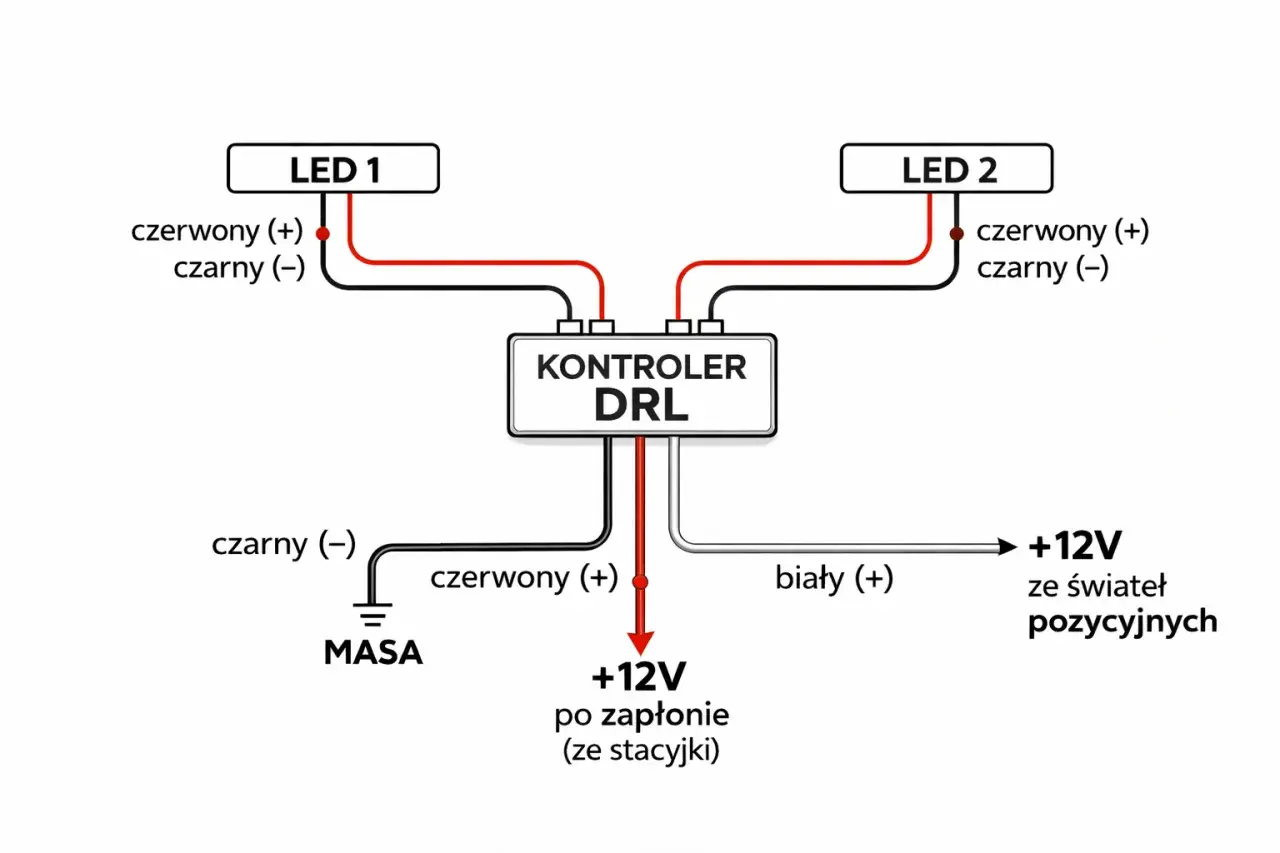

Jak działa poprawny układ DRL bez modułu automatycznego
Najważniejszy element to przekaźnik, czyli elektryczny przełącznik, który pozwala małym prądem sterować zasilaniem lamp. Dzięki niemu nie prowadzisz pełnego obciążenia przez delikatny przycisk w kabinie. Do tego dochodzi bezpiecznik, który chroni przewód i lampy, oraz porządna masa, czyli solidne połączenie z karoserią.
| Styk przekaźnika | Rola | Co podłączyć |
|---|---|---|
| 30 | Zasilanie | Plus z akumulatora lub z rozdzielni, zawsze przez bezpiecznik |
| 87 | Wyjście | Plus do lamp LED DRL |
| 85 | Cewka | Masa albo sygnał sterujący, zależnie od schematu |
| 86 | Cewka | Plus po zapłonie albo sygnał z przełącznika |
W prostym układzie przekaźnik dostaje plus po zapłonie i podaje go dalej na DRL. Jeśli chcesz ręczny wyłącznik, wstawiasz go w obwód sterowania cewki, a nie w tor zasilania lamp. To ważne, bo mały przełącznik nie powinien przenosić większego obciążenia niż przewidział producent. W praktyce taki układ jest prostszy niż dedykowany moduł, ale nadal daje porządek i chroni instalację.
Jak poprowadzić zasilanie krok po kroku
Przy montażu zawsze zaczynam od odłączenia klemy ujemnej akumulatora. To nie jest przesadna ostrożność, tylko zwykły nawyk, który oszczędza bezpieczniki, sterowniki i nerwy. Dopiero potem można układać przewody i sprawdzać punkty poboru sygnału.
- Odłącz akumulator i rozplanuj trasę przewodów tak, by nie biegły przy gorących elementach, ostrych krawędziach ani ruchomych częściach.
- Sprawdź miejsce montażu lamp jeszcze przed wierceniem. Łatwiej poprawić uchwyt niż później przesuwać całą wiązkę.
- Znajdź plus po zapłonie multimetrem albo z pomocą adaptera bezpiecznika. Taki adapter pozwala pobrać zasilanie z istniejącego gniazda bez cięcia wiązki.
- Wstaw bezpiecznik jak najbliżej źródła zasilania. Jeśli przewód kiedyś się przetrze, bezpiecznik ma zadziałać zanim zrobi się problem.
- Podłącz masę do czystego, metalowego punktu karoserii. Lakier, rdza i luźna śruba to najkrótsza droga do słabego styku.
- Zrób podłączenie sterujące przekaźnika. W wersji podstawowej sygnał bierzesz z zapłonu, w wersji bardziej dopracowanej dodajesz odcięcie po włączeniu świateł mijania.
- Po zakończeniu montażu wykonaj test: zapłon włączony, DRL świecą; światła mijania włączone, DRL gasną; silnik wyłączony, wszystko gaśnie.
W nowszych autach z elektroniką nadwozia nie warto brać zasilania „byle skąd”. Jeśli wpięcie w obwód powoduje błędy, lepiej zmienić punkt poboru niż walczyć z komunikatami na desce. Teraz przechodzę do tego, co najłatwiej przeoczyć, czyli samego montażu lamp i ich położenia.
Jak zamontować lampy, żeby nie naruszyć przepisów
W przypadku DRL geometria montażu jest równie ważna jak elektryka. Nawet dobrze podłączone lampy mogą być problemem, jeśli wiszą za nisko, są za daleko od krawędzi auta albo świecą razem z tylnymi pozycyjnymi tam, gdzie nie powinny.
| Wymóg | Co to znaczy w praktyce |
|---|---|
| Homologacja | Lampy powinny mieć oznaczenie E lub e oraz symbol RL |
| Wysokość montażu | Najczęściej przyjmuje się zakres 250-1500 mm od podłoża |
| Odległość od bocznego obrysu | Lampa nie powinna być zamontowana dalej niż 400 mm od boku pojazdu |
| Odstęp między lampami | W zwykłych autach trzymaj co najmniej 600 mm między wewnętrznymi krawędziami |
| Logika działania | Po włączeniu świateł mijania albo drogowych DRL powinny się wyłączyć |
| Samochody po 31 grudnia 2009 r. | Nie powinny zapalać razem z DRL tylnych pozycyjnych ani oświetlenia tablicy rejestracyjnej |
Najczęstszy błąd, jaki widzę, to traktowanie pasków LED jak uniwersalnych świateł do jazdy dziennej. Wyglądają podobnie, ale nie każda listwa LED spełnia wymagania homologacyjne. Jeśli lampy nie są oznaczone poprawnie, cała reszta montażu przestaje mieć znaczenie. Dobrze zamontowany zestaw zaczyna się więc od właściwego produktu, a dopiero potem od śrub i przewodów.
Najczęstsze błędy przy podłączaniu DRL
Tu zwykle nie ma wielkiej filozofii. Błędy powtarzają się zaskakująco często, bo wiele osób idzie na skróty: bierze zasilanie z najbliższego przewodu, omija bezpiecznik albo mocuje lampę tam, gdzie akurat jest miejsce. To działa tylko na stole, nie w samochodzie.
- Zasilanie z niewłaściwego obwodu - jeśli lampy biorą prąd z przewodu, który jest stale pod napięciem, DRL mogą nie gasnąć po wyłączeniu auta.
- Brak osobnego bezpiecznika - jedna drobna usterka może wtedy uszkodzić przewód albo samą lampę.
- Zła masa - przykręcenie przewodu do lakierowanej blachy daje pozornie działający, ale niestabilny układ.
- Za mały lub za duży odstęp lamp - to częsty powód kłopotów przy kontroli i po prostu psuje symetrię przodu auta.
- Brak odcięcia po mijaniach - w praktyce oznacza jazdę z nieprawidłowo działającym zestawem.
- Użycie przypadkowych taśm LED - świecą, ale nie zawsze są DRL z homologacją, więc nie traktowałbym ich jak pełnoprawnego zamiennika.
- Przełącznik prowadzący pełne obciążenie - mały, tani włącznik nie powinien pracować jak główny element mocy.
Jeśli miałbym wskazać jeden błąd, który psuje najwięcej montażów, to byłoby to właśnie podłączenie „na szybko”, bez sprawdzenia logiki działania. Elektryka samochodowa jest bezlitosna: albo układ jest przemyślany, albo zaczyna żyć własnym życiem. Został już ostatni krok, czyli sprawdzenie całości po montażu.
Co warto sprawdzić po montażu, żeby układ działał bez niespodzianek
Po złożeniu wszystkiego nie kończę pracy na tym, że lampy się świecą. Sprawdzam reakcję na kilka scenariuszy: rozruch, włączenie mijania, pracę na wolnych obrotach i wyłączenie zapłonu. Taki test zajmuje kilka minut, a od razu pokazuje, czy układ jest stabilny.
Dobry montaż poznasz po tym, że DRL włączają się bez opóźnień po starcie silnika, gasną natychmiast po włączeniu świateł mijania i nie robią żadnych niespodzianek po odpaleniu auta z włączonymi odbiornikami. Jeśli cokolwiek mruga, przygasa albo zostaje częściowo podświetlone, najpierw sprawdzam masę, potem punkt sterowania przekaźnika, a na końcu sam bezpiecznik.
Po kilku dniach warto jeszcze raz zerknąć na mocowanie lamp i połączenia przewodów, zwłaszcza jeśli auto jeździ po dziurach, jest myte ciśnieniowo albo ma ograniczoną przestrzeń za zderzakiem. Dobrze wykonany układ DRL nie powinien wymagać codziennej uwagi, ale pierwsze dni po montażu mówią o nim najwięcej. Jeśli po takich testach wszystko działa jak trzeba, masz rozwiązanie, które jest proste w obsłudze, bezpieczne dla instalacji i sensowne również w codziennym użytkowaniu.
