Najważniejsze rzeczy o zawieszeniu typu MacPherson w skrócie
- To układ, w którym amortyzator i element prowadzący koło tworzą jedną kolumnę, a nie osobny zespół części.
- Największą zaletą jest prostota konstrukcji, mała masa i oszczędność miejsca w komorze silnika.
- Największy kompromis dotyczy geometrii koła, zwłaszcza przy szybkim skręcie, hamowaniu i obniżaniu auta.
- W praktyce zużywają się nie tylko sam amortyzator, ale też górne mocowanie, łożysko oporowe, sprężyna i odbojnik.
- Po każdej większej ingerencji w ten układ warto sprawdzić zbieżność i pozostałe kąty ustawienia kół.

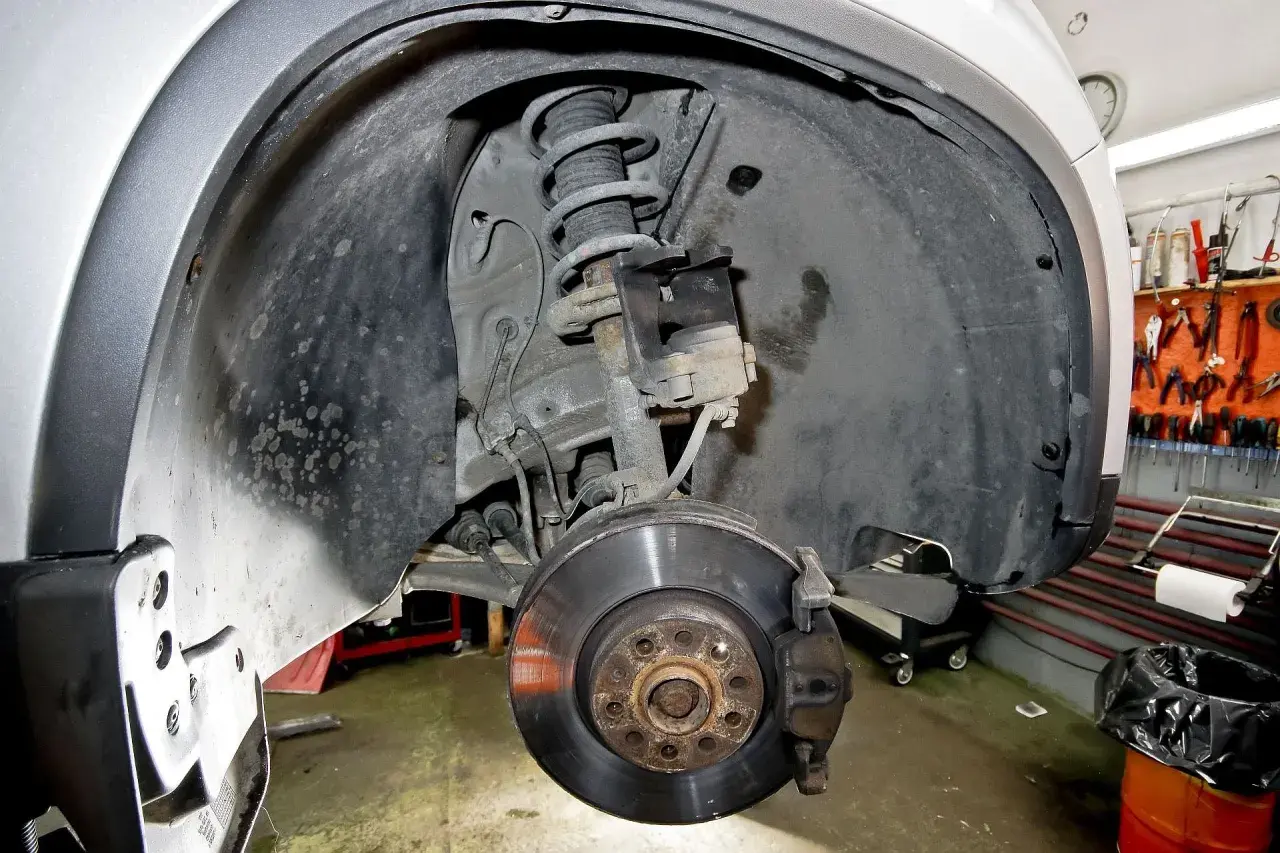

Jak jest zbudowane zawieszenie z kolumną MacPhersona
W tej konstrukcji nie ma klasycznego, rozbudowanego zestawu górnych wahaczy. Zamiast tego mamy zespół, w którym amortyzator teleskopowy, sprężyna śrubowa i górne mocowanie pracują jako jedna kolumna, a koło prowadzi dolny wahacz i zwrotnica. To właśnie dlatego ten układ jest taki kompaktowy: zajmuje mniej miejsca niż rozwiązania z podwójnymi wahaczami.
Najważniejsze elementy, które widzę przy takiej diagnozie, to: amortyzator, sprężyna, poduszka górna, łożysko oporowe, odbojnik, osłona przeciwpyłowa, zwrotnica i dolny wahacz. W wielu autach dochodzi jeszcze łącznik stabilizatora, który potrafi udawać awarię samej kolumny, bo jego stuki przenoszą się bardzo podobnie. W praktyce nie warto patrzeć tylko na sam „amortyzator” jako osobną część, bo w MacPhersonie liczy się cały zestaw.
Ważna jest też jedna rzecz, którą często się pomija: ta kolumna nie tylko tłumi nierówności, ale również prowadzi koło. To oznacza, że przyjmuje siły boczne podczas skrętu i pracy zawieszenia. Dlatego zużycie górnego mocowania albo łożyska od razu wpływa nie tylko na komfort, ale też na precyzję kierownicy. Dalej zobaczysz, jak to się przekłada na zachowanie auta na drodze.
Jak działa w czasie jazdy i skręcania
Sam mechanizm jest prosty, ale jego efekt na drodze zależy od kilku rzeczy naraz. Gdy koło trafia na nierówność, sprężyna się ugina, a amortyzator tłumi jej ruch, żeby nadwozie nie podskakiwało jak piłka. Gdy kierowca skręca, cała kolumna obraca się w górnym mocowaniu, a łożysko oporowe pozwala jej pracować bez szarpania.
Najlepiej widać to w trzech sytuacjach:
- na dziurze lub progu, gdy układ ma szybko wytracić energię uderzenia,
- przy hamowaniu, kiedy przód auta „siada” i zawieszenie musi utrzymać kontakt opony z nawierzchnią,
- w zakręcie, gdy koło dostaje obciążenie boczne i geometria nie może się nadmiernie rozjechać.
Właśnie tutaj MacPherson pokazuje swój charakter. Jest lekki i skuteczny, ale bardziej niż konstrukcje wielowahaczowe zależy od jakości amortyzacji, łożyska górnego i stanu sprężyny. Jeśli któryś z tych elementów się podda, auto zaczyna pływać, stukać albo gorzej wracać do prostego toru jazdy. To naturalnie prowadzi do pytania, dlaczego producenci tak chętnie wybierają ten układ mimo kompromisów.
Dlaczego producenci tak często po niego sięgają
Odpowiedź jest prosta: to rozwiązanie daje świetny bilans kosztu, masy i miejsca. Dla konstruktora samochodu osobowego to naprawdę dużo. Kolumna zajmuje mało przestrzeni w komorze silnika, dzięki czemu łatwiej upchnąć poprzecznie ustawiony napęd, skrzynię biegów, układ chłodzenia i strefy zgniotu. W autach miejskich i kompaktowych ma to ogromne znaczenie.
Do tego dochodzi prostsza produkcja i serwis. Mniej elementów oznacza niższy koszt montażu, a przy rozsądnie dobranych częściach także przyzwoitą trwałość. W praktyce dlatego ten układ trafił do ogromnej liczby samochodów z napędem na przód, ale spotyka się go również z tyłu w niektórych konstrukcjach, gdy liczy się oszczędność miejsca.
Ja traktuję MacPhersona jako uczciwy kompromis, a nie układ „gorszy z definicji”. W zwykłej jeździe drogowej robi dokładnie to, czego potrzeba. Problem zaczyna się dopiero wtedy, gdy oczekujemy od niego zachowania typowego dla bardziej złożonych zawieszeń sportowych albo mocno obniżamy auto bez korekty geometrii. I właśnie tam najłatwiej zobaczyć jego ograniczenia.
Gdzie ten układ ma swoje ograniczenia
Największy minus dotyczy kontroli geometrii koła. W MacPhersonie koło zmienia położenie w trakcie pracy zawieszenia bardziej zauważalnie niż w układzie z podwójnymi wahaczami. To oznacza, że przy mocnym skręcie, ostrym hamowaniu albo dużych przechyłach nadwozia kąt pochylenia koła, czyli camber, nie zawsze pracuje idealnie korzystnie. A to już wpływa na przyczepność i zużycie opon.
Drugie ograniczenie to side load, czyli obciążenie boczne przenoszone przez kolumnę. Amortyzator nie tylko tłumi, ale też prowadzi koło, więc pracuje ciężej niż zwykły tłumik drgań. Z tego powodu górne mocowanie i łożysko oporowe są tak ważne. Gdy zaczynają się zużywać, kierownica robi się mniej precyzyjna, a na nierównościach pojawiają się stuki albo skrzypienie.
Wreszcie jest temat tuningu. Przy obniżeniu auta o 30-40 mm albo więcej rośnie ryzyko, że kolumna zacznie pracować poza zakresem, dla którego została zestrojona. Skraca się skok, rośnie obciążenie odbojników, a zbieżność i camber potrafią zmienić się na tyle, że auto prowadzi się gorzej niż seria. Jeśli więc ktoś obniża samochód tylko „dla wyglądu”, to właśnie tu najczęściej popełnia błąd.
Jak rozpoznać zużycie i co zwykle wymienia się razem
Przy tej konstrukcji nie patrzę wyłącznie na wyciek z amortyzatora. Owszem, mokra obudowa może oznaczać problem, ale lekka wilgoć nie zawsze jeszcze kwalifikuje część do natychmiastowej wymiany. Ważniejsze są objawy w jeździe: pływanie po nierównościach, stuki przy małych dziurach, gorsze trzymanie toru jazdy, ściąganie w jedną stronę i nierówne zużycie bieżnika.| Objaw | Najczęstszy trop | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Głuche stuki na nierównościach | Górne mocowanie, łożysko, łącznik stabilizatora | Luz na poduszce, pęknięcia gumy, luźne śruby |
| Auto buja po przejechaniu poprzecznej fali | Słaby amortyzator | Tłumienie, wycieki, stan odbicia i dobicia |
| Kierownica nie wraca płynnie do środka | Łożysko oporowe lub geometria | Praca górnego mocowania, zbieżność, caster |
| Nierówne ścieranie opony po wewnętrznej lub zewnętrznej krawędzi | Rozjechana geometria albo zużyte elementy prowadzące | Zbieżność, camber, tuleje wahacza, stan zwrotnicy |
| Metaliczny stuk po skręcie i wybiciu koła | Zużyte mocowanie albo sprężyna | Górna poduszka, pęknięcie zwoju, osadzenie sprężyny |
W praktyce przy naprawie często wymienia się nie sam amortyzator, ale cały „pakiet eksploatacyjny”: amortyzator, górne mocowanie, łożysko, odbojnik i osłonę. To rozsądne podejście, bo rozbieranie kolumny tylko po to, żeby zostawić zużytą poduszkę, kończy się zwykle ponowną robotą za kilka miesięcy. Ja zawsze zwracam uwagę także na sprężynę: jeśli ma pęknięty zwój albo korozję w miejscu oparcia, potrafi generować hałas i zmienić wysokość auta nawet bez oczywistej awarii amortyzatora. Po takiej naprawie geometria jest obowiązkowa, inaczej bieżnik szybko pokaże, że coś zostało pominięte.
Jak wypada na tle wielowahacza i podwójnych wahaczy
To porównanie jest ważne, bo samo hasło „MacPherson” nic jeszcze nie mówi o jakości auta. O prowadzeniu decyduje cały projekt zawieszenia, a nie jedna część. Mimo to różnice są wyraźne i łatwo je uporządkować.
| Kryterium | MacPherson | Podwójne wahacze | Wielowahacz |
|---|---|---|---|
| Miejsce w komorze | Bardzo małe | Większe | Średnie do dużego |
| Koszt produkcji | Niski | Wyższy | Wyższy |
| Precyzja prowadzenia | Dobra w codziennej jeździe | Bardzo dobra | Bardzo dobra |
| Kontrola cambera | Przeciętna | Bardzo dobra | Dobra do bardzo dobrej |
| Serwis i prostota | Najłatwiejsze | Bardziej złożone | Złożone |
| Zastosowanie | Hatchbacki, kompakty, SUV-y miejskie | Lepsze auta sportowe i konstrukcje nastawione na prowadzenie | Wyższa półka, lepszy kompromis komfortu i trakcji |
W praktyce wybór jest prosty: jeśli producent chce zbudować auto rozsądne cenowo, przestronne i łatwe w produkcji, MacPherson wygrywa. Jeśli celem jest maksymalna kontrola geometrii i lepsza praca koła w zakręcie, przewagę zyskują bardziej złożone układy. Dlatego w autach tuningowanych i sportowych często kończy się na wielowahaczu, a w zwykłej jeździe drogowej MacPherson nadal pozostaje bardzo rozsądnym wyborem.
Co sprawdzam po naprawie, żeby problem nie wrócił
Po każdej pracy przy tym układzie zaczynam od rzeczy, które najłatwiej przeoczyć. Najpierw sprawdzam, czy kolumna została skręcona z prawidłowym momentem dokręcenia i czy śruby dociągnięto przy obciążonym zawieszeniu, a nie „na wisząco”. To drobiazg, ale potrafi zdecydować o tym, czy tuleje i mocowania będą pracowały w swoim naturalnym zakresie.
- czy sprężyna siedzi poprawnie w gnieździe i nie obraca się pod obciążeniem,
- czy łożysko oporowe obraca się płynnie bez przeskoków,
- czy osłona i odbojnik nie są popękane,
- czy po naprawie wykonano ustawienie zbieżności i kontrolę camberu,
- czy na obu stronach osi zastosowano części o podobnej charakterystyce.
Jeśli po naprawie auto dalej stuka, nie zakładam od razu, że nowa kolumna jest wadliwa. Częściej winny jest łącznik stabilizatora, luz na wahaczu, źle osadzone mocowanie albo rozjechana geometria. Właśnie dlatego przy MacPhersonie diagnostyka ma większą wartość niż samo „wymienianie na ślepo”. Dobrze złożony układ odwdzięcza się prostą obsługą i przewidywalnym prowadzeniem, a to w codziennej jeździe ma większe znaczenie niż katalogowe hasła o sportowym charakterze.
