Wastegate w turbo - Jak działa, objawy awarii i diagnostyka

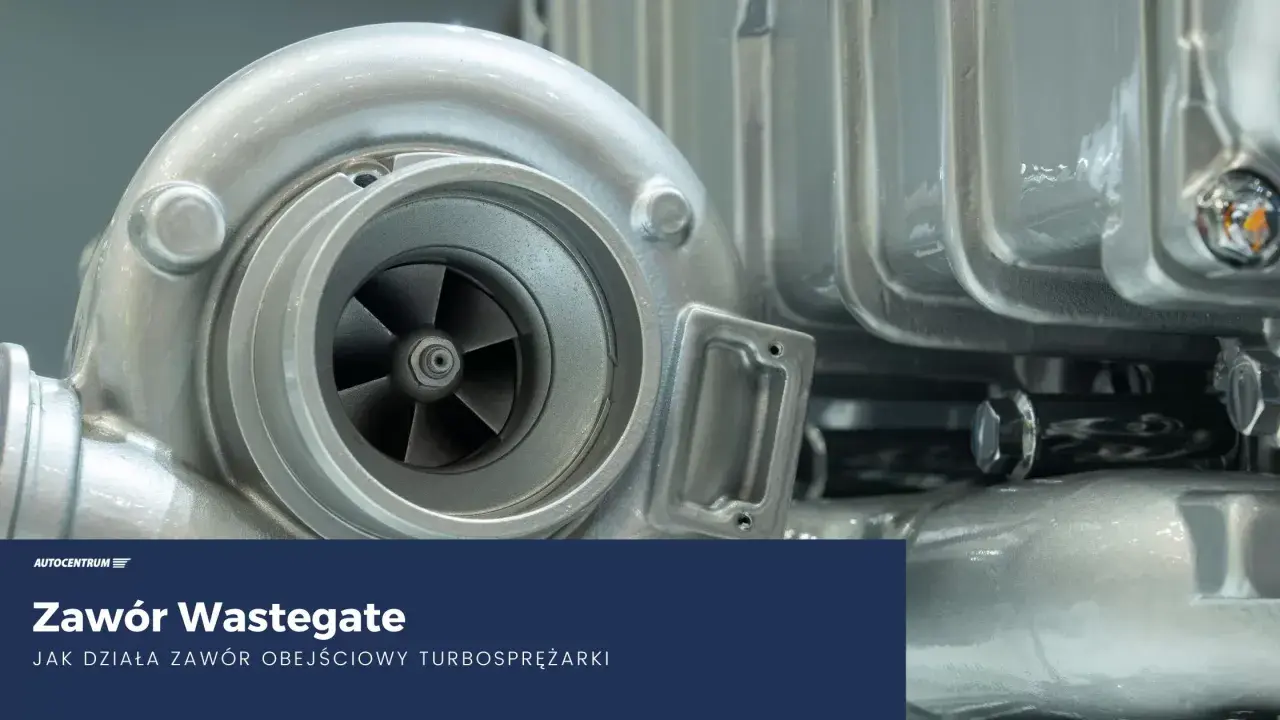

Zawór upustowy w turbosprężarce odpowiada za to, żeby turbo nie rozpędzało się bez kontroli i nie pompowało więcej doładowania, niż silnik jest w stanie bezpiecznie przyjąć. To jeden z tych elementów, których nie widać na co dzień, ale od których zależy reakcja na gaz, trwałość osprzętu i to, czy auto jedzie równo, czy wpada w tryb awaryjny. Poniżej wyjaśniam prostym językiem, jak działa ten układ, czym różnią się jego odmiany i po czym rozpoznać, że zaczyna szwankować.

Do czego służy zawór upustowy w turbo

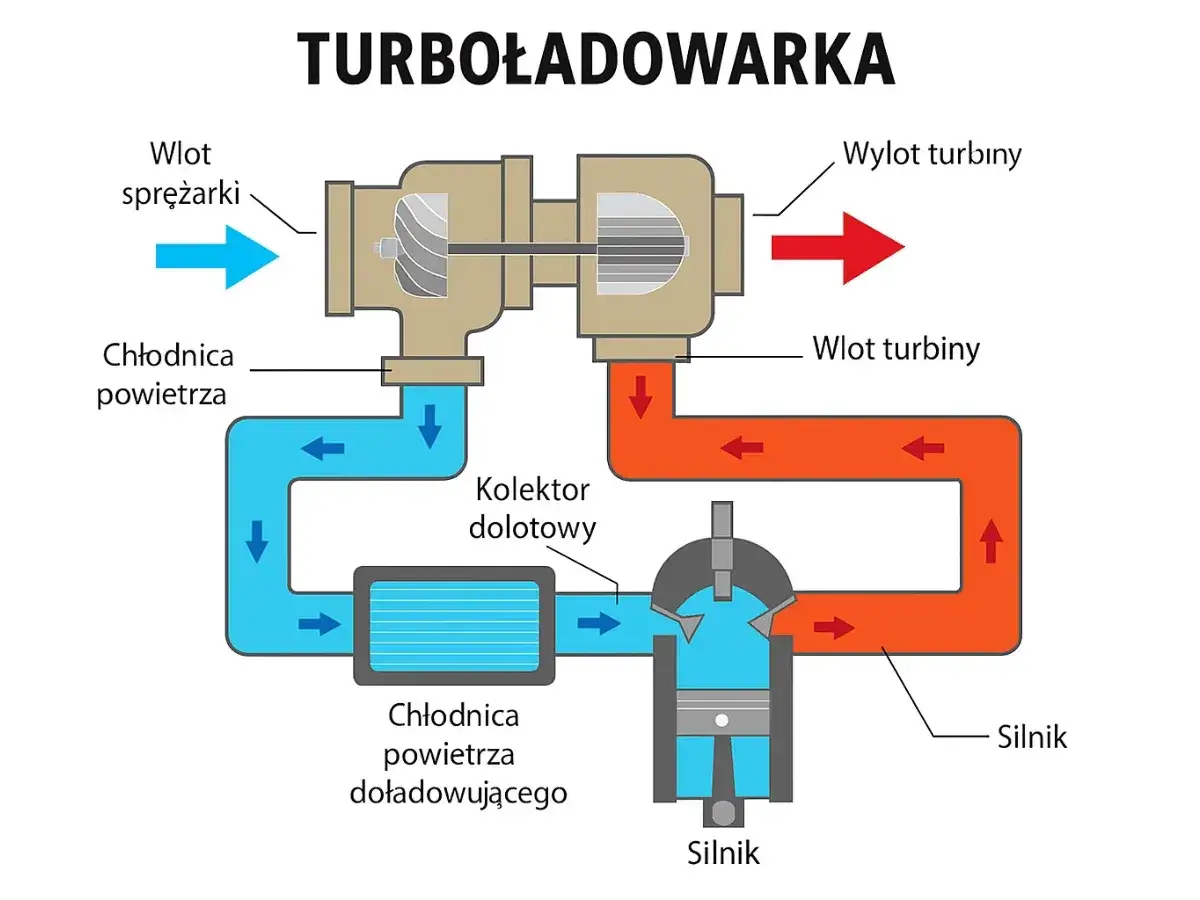

W turbosprężarce energia spalin napędza wirnik turbiny. Im więcej spalin dociera do strony gorącej, tym szybciej kręci się turbo i tym wyższe może być doładowanie. Problem zaczyna się wtedy, gdy ciśnienie rośnie szybciej, niż przewiduje mapa silnika albo granice mechaniczne układu. Wastegate jest po to, żeby część spalin ominęła turbinę i ograniczyła jej rozpędzanie.

W praktyce daje to trzy korzyści. Po pierwsze, chroni silnik przed nadmiernym ciśnieniem doładowania. Po drugie, utrzymuje turbo w zakresie, w którym pracuje sprawnie zamiast wchodzić w niepotrzebne obroty. Po trzecie, stabilizuje zachowanie auta przy zmianach obciążenia, temperatury i obrotów. To szczególnie ważne w mocniejszych benzynach, ale w dieslach i seryjnych jednostkach z turbo zasada jest dokładnie ta sama.

Najkrócej mówiąc, wastegate nie „dodaje mocy”, tylko pilnuje, żeby turbina nie robiła jej za dużo w złym momencie. Kiedy to już jasne, można przejść do tego, jak ten mechanizm faktycznie otwiera się i zamyka.

Jak działa sterowanie wastegate krok po kroku

Sam zawór to tylko część układu. Otwieranie i zamykanie zależy od sygnału ciśnienia, sprężyny, membrany lub tłoka, a w nowocześniejszych rozwiązaniach także od elektrozaworu i sterownika silnika. W materiałach technicznych Garretta widać to bardzo wyraźnie: zawór czeka na odpowiedni sygnał doładowania, a potem zaczyna odprowadzać spaliny tak, by zatrzymać dalszy wzrost prędkości turbiny.

1. Turbo zaczyna się rozpędzać wraz ze wzrostem przepływu spalin.
2. Układ pobiera sygnał ciśnienia z obudowy sprężarki albo kolektora dolotowego.
3. Ciśnienie działa na membranę lub tłok i stopniowo pokonuje siłę sprężyny.
4. Zawór uchyla się i część spalin omija turbinę, więc turbo zwalnia lub przestaje przyspieszać.
5. Jeśli sterowanie jest elektroniczne, ECU moduluje otwarcie przez elektrozawór, zamiast opierać się wyłącznie na mechanice.

Ważny detal, który często umyka początkującym: miejsce pobrania sygnału ciśnienia wpływa na reakcję całego układu. Sygnał z obudowy sprężarki zwykle daje bardziej przewidywalne zachowanie, a sygnał z kolektora dolotowego może sprawić, że układ zareaguje szybciej, ale wymaga lepszego strojenia. W praktyce nie chodzi więc tylko o sam zawór, ale o cały sposób jego sterowania. To prowadzi do najczęstszego pytania przy doborze części: czy lepszy będzie układ wewnętrzny, czy zewnętrzny.

Wewnętrzny i zewnętrzny wastegate różnią się bardziej, niż widać na pierwszy rzut oka

Oba rozwiązania robią to samo zadanie, ale robią je inaczej. Wersja wewnętrzna jest zintegrowana z obudową turbiny, więc zajmuje mniej miejsca i jest prostsza w seryjnym aucie. Wersja zewnętrzna to oddzielny element montowany zwykle przy kolektorze wydechowym lub przy rurze zbiorczej, dzięki czemu może obsłużyć większy przepływ i dać dokładniejszą kontrolę przy wyższych mocach.

Garrett zwraca uwagę, że zewnętrzne rozwiązania lepiej znoszą ciepło i większy przepływ, ale są większe i bardziej wymagające montażowo. Z kolei w materiałach BorgWarner pojawia się ważna wskazówka dla mocniejszych projektów: w ekstremalnych układach przepływ obejścia może sięgać około 40% masy przepływu silnika, więc „mały zaworek” po prostu przestaje wystarczać. Nie chodzi więc o modę, tylko o dopasowanie do realnego przepływu i docelowego ciśnienia. A skoro układ ma ograniczać ciśnienie, trzeba też wiedzieć, po czym poznać, że nie robi tego prawidłowo.

Po czym poznać, że zawór zaczyna szwankować

Uszkodzony albo przycinający się wastegate bardzo często daje objawy, które kierowca czuje wcześniej niż komputer. Najbardziej zdradliwe jest to, że problem nie zawsze wygląda tak samo. Czasem auto jest ospałe i nie chce budować ciśnienia, a czasem przeciwnie: zaczyna ładować zbyt mocno i sterownik odcina moc, zanim zrobi się naprawdę niebezpiecznie.

• Underboost - turbo nie osiąga zadanego ciśnienia, auto jest mułowate, a sterownik może zapisać błąd P0299.
• Overboost - ciśnienie rośnie zbyt mocno, pojawia się błąd P0234, tryb awaryjny albo szarpanie przy przyspieszaniu.
• Nierówne doładowanie - samochód raz jedzie dobrze, raz słabo, co zwykle sugeruje problem z siłownikiem, membraną, podciśnieniem albo elektrozaworem.
• Opóźniona reakcja - turbo wstaje zbyt późno albo w bardzo nieprzewidywalny sposób, zwłaszcza przy zmianach biegu.
• Objawy mechaniczne - zacierające się cięgno, luz na osi klapy, pęknięty przewód sterujący albo nieszczelna gruszka.

Najważniejszy błąd diagnostyczny polega na tym, że każdą taką usterkę od razu przypisuje się samej turbinie. W praktyce równie często winne są nieszczelne węże, zużyty elektrozawór sterujący albo błędna kalibracja. Jeśli zawór utknie w pozycji zamkniętej, ryzyko jest większe niż przy pozycji otwartej, bo silnik może dostać zbyt dużo doładowania w nieodpowiednim momencie. Jeśli utknie otwarty, dostajesz po prostu brak mocy. Żeby nie mylić tych objawów z innymi elementami układu, warto rozdzielić wastegate od dwóch rzeczy, które kierowcy najczęściej wrzucają do jednego worka.

Wastegate, blow-off valve i VGT to trzy różne rzeczy

To ważne rozróżnienie, bo przy złej diagnozie można wymienić drogi element, który wcale nie był źródłem problemu. Wastegate działa po stronie spalin i kontroluje prędkość turbiny. Blow-off valve działa po stronie dolotu i upuszcza nadmiar sprężonego powietrza po nagłym zdjęciu nogi z gazu. VGT, czyli zmienna geometria turbiny, nie upuszcza spalin jak klasyczny zawór, tylko zmienia kąt kierownic, żeby sterować przepływem energii do wirnika.

To rozróżnienie ma znaczenie także w praktyce serwisowej. Jeśli auto ma VGT, problem z budowaniem ciśnienia nie musi w ogóle dotyczyć klasycznego wastegate. Jeśli ma blow-off, to jego zadaniem nie jest kontrola maksymalnego boostu, tylko ochrona układu przy zamkniętej przepustnicy. Gdy to już uporządkowane, można przejść do diagnostyki bez zgadywania i bez wymiany części „na próbę”.

Jak diagnozować i ustawiać układ bez zgadywania

Ja zaczynam od rzeczy najprostszych, bo w układach doładowania najdroższe błędy zwykle wynikają z pośpiechu. Najpierw sprawdzam szczelność przewodów, potem ruch mechaniczny cięgna, a dopiero później sterowanie i mapę. To podejście oszczędza czas, bo bardzo często problem leży w jednym pękniętym wężyku albo w przycinającej się dźwigni, a nie w całej turbosprężarce.

1. Odczytaj błędy i logi, zwłaszcza P0299 i P0234, oraz porównaj ciśnienie zadane z rzeczywistym.
2. Sprawdź wszystkie przewody podciśnienia i ciśnienia, bo nawet mała nieszczelność potrafi rozjechać sterowanie.
3. Oceń, czy cięgno i klapa poruszają się lekko i bez zacięć.
4. Zweryfikuj pracę elektrozaworu lub siłownika, jeśli układ jest sterowany elektronicznie.
5. Dopiero na końcu koryguj mapę, sprężynę albo nastawy sterownika boostu.

Przy tuningu ważna jest jeszcze jedna rzecz: większy zawór nie zawsze znaczy lepszy zawór. Za duży wastegate może spowodować zbyt wczesne otwieranie i trudność w zbudowaniu ciśnienia, a za mały nie zdąży odprowadzić nadmiaru spalin przy dużym przepływie. Dlatego doboru nie robi się „na oko”, tylko pod konkretną turbinę, kolektor, docelowe ciśnienie i styl jazdy. Kiedy ten układ jest już zdrowy i dobrze dobrany, zostaje najważniejsze pytanie praktyczne: kiedy prosta konstrukcja wystarczy, a kiedy sens ma większe rozwiązanie.

Kiedy prosty układ wystarcza, a kiedy lepiej iść w większy zawór

W seryjnym aucie albo w umiarkowanym projekcie zwykle nie ma sensu komplikować układu bardziej, niż to potrzebne. Dobrze dobrany wastegate wewnętrzny jest prosty, przewidywalny i wystarczający dla wielu codziennych samochodów. Jeśli jednak turbo jest większe, boost ma być wysoki, a silnik pracuje pod dużym obciążeniem przez dłuższy czas, zewnętrzny zawór daje więcej marginesu bezpieczeństwa i lepszą kontrolę nad przepływem.

• Wybierz układ prostszy, jeśli auto ma jeździć głównie ulicznie, ma umiarkowany boost i zależy Ci na niezawodności oraz prostym serwisie.
• Wybierz większy zawór, jeśli budujesz mocniejszy setup, masz duży przepływ spalin i potrzebujesz stabilnego sterowania przy wyższych obrotach.
• Myśl o montażu i cieple, bo zewnętrzny wastegate wymaga miejsca, dobrego prowadzenia spalin i sensownego odprowadzenia temperatury.
• Patrz na cały układ, a nie tylko na sam zawór, bo kolektor, turbina, sterowanie i mapa muszą ze sobą współpracować.

W praktyce największy błąd polega na traktowaniu wastegate jak dodatku do turbiny. To nie dodatek, tylko element regulacji, od którego zależy bezpieczeństwo całego doładowania. Jeśli auto ma zostać przy seryjnej kulturze pracy, zwykle wystarcza sprawny układ OEM. Jeśli ma wejść w mocniejszy tuning, trzeba już myśleć o przepływie, cieple i kalibracji, a nie wyłącznie o ciśnieniu otwarcia zaworu.
