Zawór upustowy w układzie turbo nie jest ozdobą ani gadżetem od dźwięku. Jego zadanie jest proste: po gwałtownym zamknięciu przepustnicy ma zrzucić nadmiar ciśnienia z dolotu, żeby sprężarka nie pracowała przeciwko zamkniętemu kanałowi i żeby turbo szybciej wracało do sensownej pracy. Potocznie mówi się na niego zawór blow off, choć w praktyce wchodzą tu także odmiany recyrkulacyjne i hybrydowe. W tym tekście rozkładam temat na czynniki pierwsze: jak to działa, kiedy warto wymienić seryjny element, co dobrać do MAF lub MAP i jak nie zrobić z tuningu źródła problemów.
Najważniejsze rzeczy, które trzeba wiedzieć o zaworze upustowym
- Ten element nie zwiększa mocy sam z siebie, tylko chroni układ dolotowy i poprawia kulturę pracy turbiny po odjęciu gazu.
- Najbezpieczniejszy wybór do codziennej jazdy to zwykle zawór recyrkulacyjny, zwłaszcza w autach z MAF.
- Wersja atmosferyczna daje głośniejszy efekt, ale w niektórych autach wymaga strojenia lub zmiany strategii sterowania.
- Zbyt twarda sprężyna, nieszczelny przewód podciśnienia albo źle dobrany typ zaworu szybko odbiją się na pracy silnika.
- Seryjny element często wystarcza, dopóki nie podnosisz doładowania i nie pojawiają się oznaki przepuszczania.

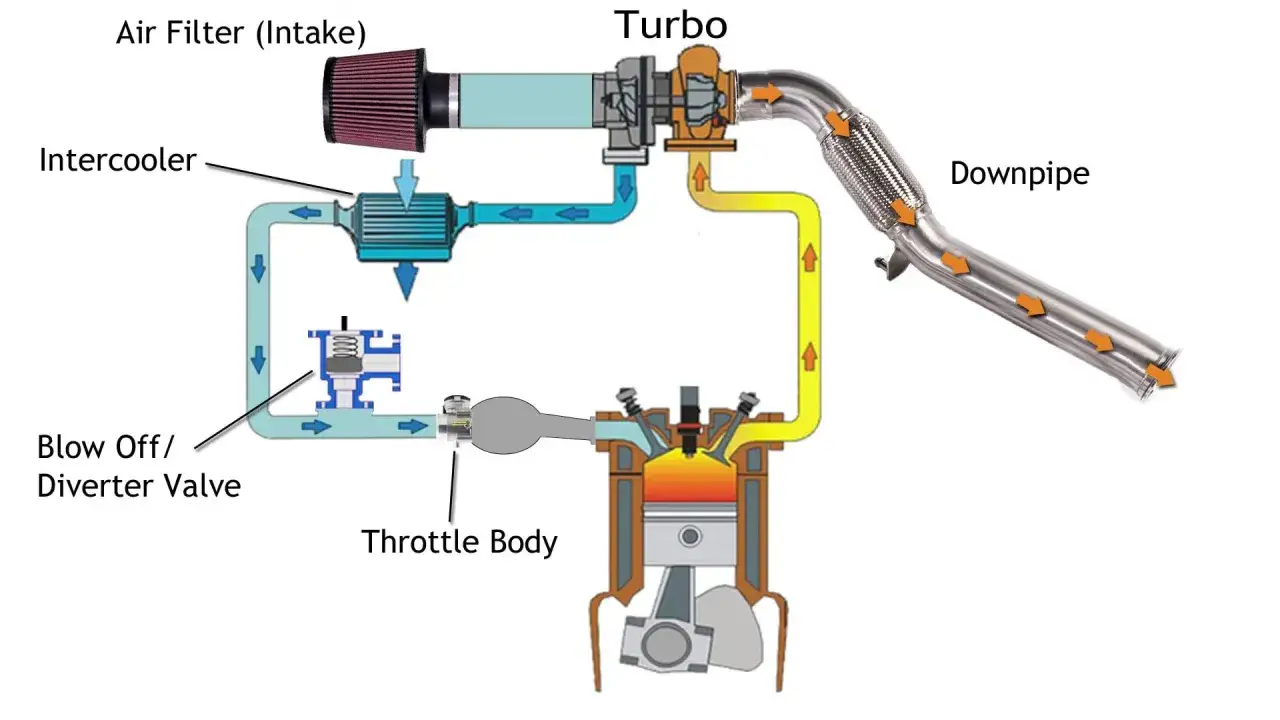

Jak działa zawór upustowy w silniku turbo
Mechanika jest tu prostsza, niż sugeruje tuningowy marketing. Gdy jedziesz pod obciążeniem, przepustnica jest otwarta, a ciśnienie w przewodzie dolotowym i w kolektorze ssącym jest w przybliżeniu zrównoważone. Zawór pozostaje zamknięty, bo trzyma go sprężyna oraz brak różnicy ciśnień po obu stronach membrany albo tłoka.
Problem zaczyna się w chwili odjęcia gazu. Przepustnica się zamyka, w kolektorze robi się podciśnienie, a za sprężarką nadal zostaje sprężone powietrze. Jeśli to powietrze nie ma gdzie uciec, wraca w stronę turbiny i powoduje compressor surge, czyli niekorzystne pulsowanie strugi. W praktyce słychać wtedy charakterystyczne „flutter” i rosną obciążenia wirnika.
Tu właśnie pracuje zawór upustowy: otwiera się pod wpływem różnicy ciśnień i wypuszcza nadmiar powietrza albo do atmosfery, albo z powrotem do dolotu przed turbiną. To nie jest to samo co wastegate, bo wastegate reguluje przepływ spalin i samo doładowanie, a ten element porządkuje sytuację po stronie dolotu. Z tej różnicy wynikają też odmienne objawy, gdy coś działa źle, i od tego zależy dalszy wybór.
Jakie są jego odmiany i co daje każda z nich
W praktyce spotkasz trzy główne rozwiązania. Nazwy bywają różne, ale sens pozostaje podobny: chodzi o bezpieczne rozładowanie ciśnienia po zamknięciu przepustnicy. Ja patrzę na nie przede wszystkim przez pryzmat zgodności z autem, a dopiero później przez dźwięk.
| Typ | Co robi z powietrzem | Zalety | Wady | Kiedy ma sens |
|---|---|---|---|---|
| Atmosferyczny | Wyrzuca nadmiar ciśnienia na zewnątrz | Najmocniejszy efekt dźwiękowy, prosta zasada działania | W autach z MAF może powodować chwilowo zbyt bogatą mieszankę i nierówną pracę | Projekty po zmianie strategii sterowania, auta mapowane pod taki układ, auta show/track |
| Recyrkulacyjny | Zawraca powietrze przed sprężarkę | Najlepsza zgodność z fabrycznym sterowaniem, zwykle najspokojniejsza praca | Mniej efektowny akustycznie | Daily, auta z MAF, seryjne turbo, samochody, w których liczy się kultura pracy |
| Hybrydowy | Część powietrza idzie na zewnątrz, część wraca do dolotu | Kompromis między dźwiękiem a stabilnością układu | Wymaga sensownego ustawienia; źle dobrany bywa gorszy niż seria | Zmodyfikowane auta, gdy chce się zachować część efektu, ale nie psuć pracy sterownika |
Z mojej perspektywy najczęstszy błąd polega na tym, że ktoś wybiera najgłośniejszy wariant, a nie ten, który pasuje do elektroniki i przepływu powietrza w aucie. To właśnie tutaj różnica między „działa” a „działa dobrze” robi największą robotę.
Kiedy wymiana seryjnego elementu ma sens
Seryjny zawór nie jest z definicji zły. W wielu autach fabryczny element działa poprawnie przez lata i nie ma żadnego powodu, żeby go ruszać. Wymiana ma sens wtedy, gdy układ został zmodyfikowany, ciśnienie doładowania wzrosło albo fabryczna część zaczyna przepuszczać.
- Podniosłeś doładowanie i seryjny zawór nie utrzymuje szczelności.
- Po odjęciu gazu czujesz szarpnięcie, słyszysz nieprzyjemny flutter albo turbo reaguje ciężko i nerwowo.
- Fabryczna membrana, tłok lub uszczelnienie są już zużyte.
- Chcesz poprawić odporność termiczną i serwisowalność układu po modyfikacjach.
Nie traktuję takiej wymiany jako prostego sposobu na wzrost mocy. Zysk jest pośredni: układ pracuje stabilniej, spada ryzyko surge, a turbo dostaje lżejsze życie po każdym szybkim odjęciu gazu. Jeśli ktoś obiecuje „kilkanaście koni” samym zaworem, to zwykle sprzedaje emocje, nie technikę. Zanim kupię nowy element, zawsze sprawdzam więc, czy auto naprawdę go potrzebuje, a nie tylko głośniejszego efektu.
Jak dobrać go do auta z MAF, MAP albo diesla
Tu zaczyna się najważniejsza część praktyczna. Rodzaj czujnika i strategia sterowania silnikiem decydują o tym, czy zawór upustowy będzie pracował bezproblemowo, czy zacznie mieszać w dawkowaniu paliwa. W autach z MAF powietrze jest mierzone przed turbodoładowaniem, więc wyrzucenie go do atmosfery oznacza, że sterownik chwilowo „widzi” więcej powietrza, niż faktycznie trafia do cylindra.
- MAF - bezpieczniejsza jest recyrkulacja albo układ hybrydowy; pełne odpowietrzenie może dać bogatą mieszankę, strzały w wydech i falowanie obrotów.
- MAP / speed density - układ zwykle lepiej toleruje zawór atmosferyczny, ale tylko wtedy, gdy strojenie jest spójne z modyfikacją.
- Diesel - klasyczne podciśnienie bywa mniej oczywiste, więc często potrzebne jest dodatkowe sterowanie lub rozwiązanie dedykowane do konkretnego silnika.
W praktyce wygląda to tak: jeśli auto jeździ codziennie i ma seryjny przepływomierz, recyrkulacja jest najrozsądniejszym wyborem. Jeśli projekt opiera się na innej strategii pomiaru i był strojon y pod dany układ, można pozwolić sobie na więcej swobody. Gdy dobór jest właściwy, dalej warto nauczyć się rozpoznawać objawy złej pracy, bo to oszczędza czas przy diagnostyce.
Jak rozpoznać złą regulację albo awarię
Uszkodzony albo źle ustawiony zawór prawie zawsze daje objawy, tylko czasem łatwo je pomylić z inną usterką dolotu. Ja najpierw patrzę na zachowanie przy odjęciu gazu, potem na logi i szczelność przewodów. Dopiero na końcu oceniam sam zawór.
| Objaw | Co zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Flutter po odjęciu gazu | Za twarda sprężyna, zbyt małe podciśnienie albo źle podłączony przewód | Drożność i długość wężyka, ustawienie preloadu, poprawność portów |
| Syczenie pod obciążeniem | Nieszczelność, pęknięta membrana, luźna obejma albo źle dociśnięty kołnierz | Test szczelności całego dolotu, stan uszczelek i opasek |
| Falowanie obrotów po zmianie biegu | W autach z MAF - zbyt dużo powietrza wyrzucanego do atmosfery | Rodzaj zaworu, sposób odprowadzenia powietrza, ewentualną korektę mapy |
| Zawór otwiera się za wcześnie | Sprężyna jest zbyt słaba albo przewód podciśnienia jest źle wpięty | Ustawienie sprężyny, źródło podciśnienia, szczelność króćców |
| Boost spada wolniej niż powinien | Zawór się zacina lub nie domyka poprawnie | Czystość tłoka, prowadzenie membrany, stan smarowania i zabrudzenia |
Jeśli pojawiają się takie symptomy, nie zakładam od razu winy samego zaworu. Zdarza się, że problem leży w małym pęknięciu przewodu podciśnienia albo w nieszczelności na opasce intercoolera, a objawy są niemal identyczne. To właśnie dlatego diagnostyka jest ważniejsza niż szybka wymiana części.
Montaż i regulacja bez zgadywania
Najlepszy zawór można zepsuć złym montażem. W praktyce liczy się nie tylko sam element, ale też miejsce wpięcia, długość przewodu podciśnienia i to, czy zawór jest ustawiony pod konkretny układ. Nie robię tu zgadywanki „na ucho”, bo to zwykle kończy się albo surge, albo nieszczelnością.
- Sprawdź, czy zawór jest przeznaczony do pracy w układzie, który masz w aucie, i czy zgadzają się średnice oraz kołnierze.
- Podłącz przewód podciśnienia możliwie krótko i bez ostrych załamań, najlepiej do właściwego źródła w kolektorze.
- Ustaw sprężynę zgodnie z zaleceniami producenta, a nie „na maksimum”, bo to nie służy do podbijania boostu.
- Po montażu sprawdź szczelność układu dolotowego i zachowanie auta przy częściowym oraz pełnym obciążeniu.
- Jeśli masz MAF, obserwuj korekty paliwowe i pracę na odjęciu gazu, zanim uznasz zmianę za udaną.
Najczęstszy błąd początkujących jest prosty: zakręcić sprężynę mocniej, żeby zawór „trzymał lepiej”. W dobrze zaprojektowanym układzie to nie tak działa. Zawór ma być zamknięty wtedy, kiedy trzeba, i otworzyć się szybko po puszczeniu gazu. Kiedy to ustawisz poprawnie, dopiero wtedy ma sens patrzeć na cenę i klasę wykonania.
Ile kosztuje sensowny zestaw w Polsce
Ceny są szerokie, bo różni się wszystko: materiał, typ sterowania, liczba sprężyn, adaptery i to, czy kupujesz uniwersał, czy zestaw dedykowany do konkretnego modelu. W polskich sklepach widziałem proste rozwiązania już od około 170-260 zł, ale markowe i lepiej dopracowane zestawy szybko wychodzą wyżej.
| Segment | Typowa cena | Co zwykle dostajesz |
|---|---|---|
| Budżetowy uniwersalny | 170-260 zł | Prosty zawór, często głośniejszy, z ograniczoną liczbą opcji regulacji |
| Markowy recyrkulacyjny lub hybrydowy | około 730-1 500 zł | Lepsze materiały, lepszą powtarzalność działania i zwykle większą serwisowalność |
| Premium lub zestaw dedykowany | 1 777-2 091 zł i więcej | Kompletny kit pod model, adaptery, lepsze dopasowanie i łatwiejszy montaż |
Ja dopłacam przede wszystkim za dopasowanie, szczelność i możliwość serwisu, a nie za sam efekt dźwiękowy. W tanim zaworze najłatwiej oszczędzić na uszczelnieniu i regulacji, a to potem wraca w postaci problemów z jazdą. Gdy już znam widełki cenowe, zostaje ostatnia rzecz: sprawdzić, czy kupuję techniczny element, czy tylko ładnie brzmiącą obudowę.
Co sprawdzam przed zakupem, żeby nie kupić samego syku
- Czy mój silnik pracuje z MAF, MAP czy mieszanym układem pomiaru.
- Czy zawór jest recyrkulacyjny, atmosferyczny czy hybrydowy i czy to pasuje do sposobu strojenia auta.
- Czy producent podaje zakres sprężyn i możliwość sensownej regulacji, a nie tylko efektowny opis.
- Czy są dostępne uszczelki, sprężyny, tłok albo membrana, czyli czy zawór da się normalnie serwisować.
- Czy w komplecie są potrzebne adaptery, kołnierze i obejmy, żeby nie dokupować połowy zestawu osobno.
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby ona taka: zawór dobiera się do sterowania silnikiem i sposobu pracy turbo, a nie do głośności. Dobrze dobrany element poprawia kulturę pracy układu, chroni sprężarkę i nie psuje mieszanki; źle dobrany daje tylko hałas, błędy i niepotrzebne poprawki.
