Dodatkowe lampy robocze mają sens tylko wtedy, gdy świecą mocno, nie przeciążają instalacji i dają się odciąć jednym ruchem. W tym poradniku pokazuję, jak podłączyć lampy robocze bez zbędnego ryzyka, jak dobrać przekaźnik, bezpiecznik i przewody oraz na co uważać w autach 12 V, 24 V i w pojazdach z CAN-bus. Dorzucam też praktyczne uwagi o montażu, bo w tej robocie to właśnie detale robią największą różnicę.
Kluczowe zasady przed pierwszym podłączeniem
- Zasilaj lampy osobnym obwodem z akumulatora, a nie bezpośrednio z cienkiego przewodu sterującego.
- Bezpiecznik montuj jak najbliżej bieguna "+" akumulatora.
- Przełącznik w kabinie ma sterować przekaźnikiem, a nie przenosić cały prąd lamp.
- Na drogach publicznych lampy robocze traktuj jako oświetlenie do pracy, nie do jazdy.
- W nowszych autach sygnał nie zawsze jest prostym 12 V, więc CAN-bus potrafi wymusić inne rozwiązanie.
- Po montażu sprawdź temperaturę przewodów, jakość masy i stabilność działania całej wiązki.
Co trzeba ustalić przed montażem
Zanim wezmę do ręki konektory i przekaźnik, sprawdzam trzy rzeczy: napięcie instalacji, pobór prądu i sposób sterowania lampą. To oszczędza czas i chroni przed typowym błędem, czyli kupnem zbyt słabej wiązki do zbyt mocnych lamp. W praktyce lampy robocze można montować bez homologacji drogowej, ale wtedy służą do pracy poza normalną jazdą po drogach publicznych.
| Pytanie | Co sprawdzam | Wniosek praktyczny |
|---|---|---|
| Robocze czy drogowe? | Czy lampa ma być używana do pracy, czy do doświetlania drogi | Do pracy wybieram lampy robocze, do jazdy - homologowane światła dodatkowe |
| 12 V czy 24 V? | Napięcie instalacji w pojeździe | Przy 24 V prąd jest mniej więcej o połowę niższy niż przy 12 V dla tej samej mocy |
| Jak duży pobór? | Suma mocy wszystkich lamp | Licząc prąd, dzielę moc przez napięcie: 96 W przy 12 V to około 8 A |
| Skąd ma przyjść sygnał? | Przełącznik, światła drogowe, osobny obwód albo moduł CAN | W starszym aucie zwykle wystarczy prosty sygnał sterujący; w nowszym często potrzebny jest moduł pośredni |
| Gdzie lampy mają pracować? | Miejsce montażu i warunki: błoto, woda, wibracje, temperatura | Im trudniejsze warunki, tym bardziej liczą się uszczelnione złącza, peszel i solidny uchwyt |
Ja zawsze zaczynam od prostego obliczenia. Dwie lampy po 48 W w instalacji 12 V pobierają około 8 A, a w 24 V już tylko 4 A. To niewiele, ale przy długim przewodzie i słabej masie spadek napięcia szybko robi się widoczny, a wtedy lampa świeci wyraźnie słabiej, niż wynikałoby to z opisu producenta. Gdy te liczby masz już policzone, można przejść do samego układu połączeń.
Najprostszy i najbezpieczniejszy schemat połączenia

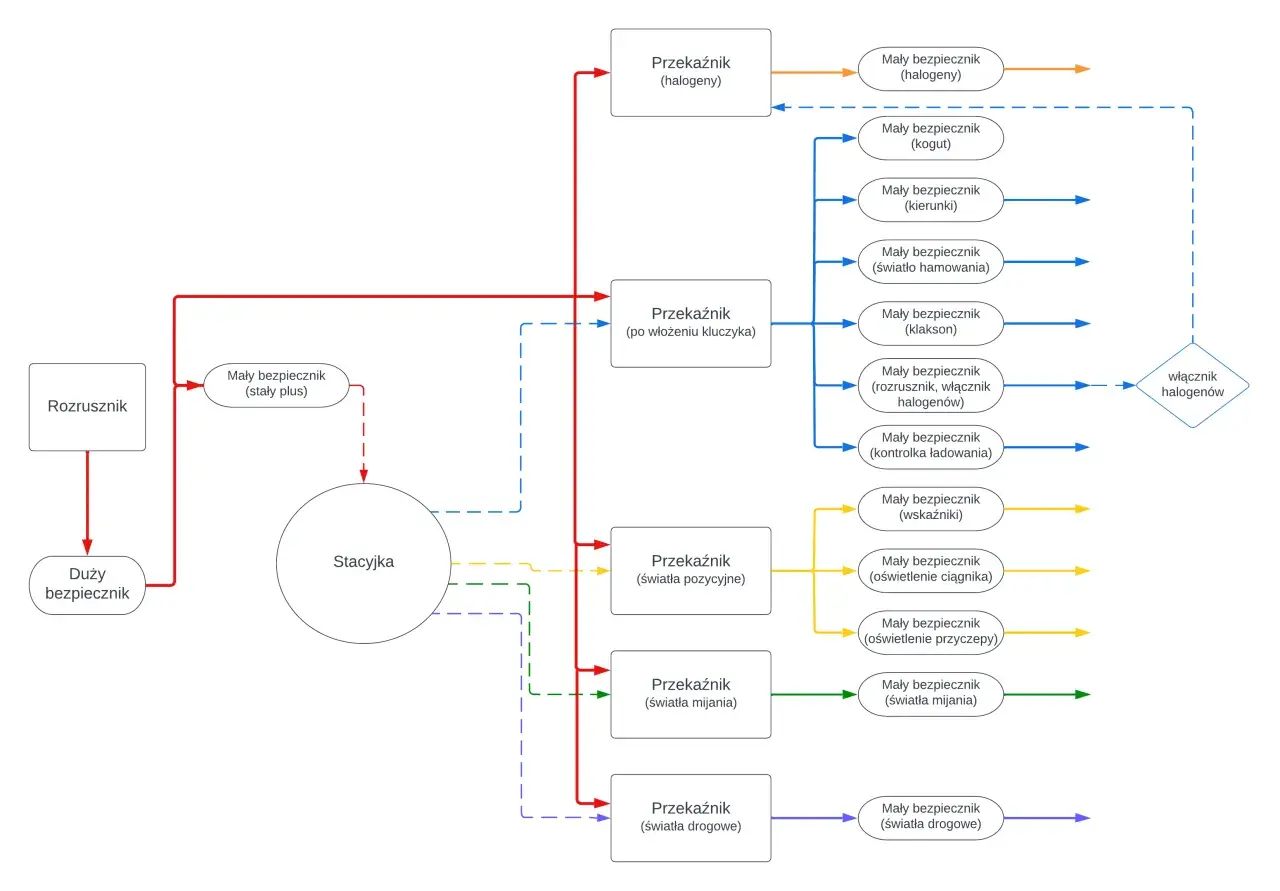

W praktyce najlepiej sprawdza się układ zasilany z akumulatora przez bezpiecznik i przekaźnik. Przełącznik w kabinie ma wtedy obsługiwać tylko cewkę przekaźnika, czyli mały prąd sterujący, a nie pełne obciążenie lamp. Dzięki temu fabryczna instalacja nie dostaje po kościach, a ryzyko przegrzania przewodów jest dużo mniejsze.| Element | Rola w układzie | Na co zwrócić uwagę |
|---|---|---|
| Akumulator | Źródło zasilania dla całego obwodu | Plus prowadzę osobnym przewodem, nie „na skróty” przez przypadkowy obwód |
| Bezpiecznik | Chroni instalację przy zwarciu | Montuję go jak najbliżej plusa akumulatora |
| Przekaźnik | Włącza i rozłącza zasilanie lamp | W typowych instalacjach wystarcza 30 A lub 40 A, zależnie od obciążenia |
| Przełącznik | Steruje cewką przekaźnika | Nie powinien przenosić dużego prądu lamp |
| Masa | Zamyka obwód elektryczny | Punkt masowy musi być czysty, metaliczny i dobrze skręcony |
Jeśli patrzysz na standardowy przekaźnik samochodowy, to najczęściej pin 30 dostaje zasilanie z akumulatora przez bezpiecznik, pin 87 idzie do lamp, a piny 85 i 86 obsługują cewkę. Z mojego doświadczenia ważniejsze od samego numeru na obudowie jest to, żeby cały tor prądowy był krótki, dobrze zabezpieczony i odseparowany od sygnału sterującego. Wtedy instalacja działa przewidywalnie, a nie „na szczęście”.
W starszych pojazdach sterowanie bywa proste: włącznik, przekaźnik i gotowe. W nowszych autach zdarza się sterowanie masą albo komunikacja przez elektronikę nadwozia, więc zwykłe podłączenie do przewodu przy lampie może nie dać czystego sygnału 12 V. Właśnie dlatego dobór samego schematu jest równie ważny jak dobór lamp. Gdy układ masz już rozrysowany, czas policzyć, czy przewody i zabezpieczenia są wystarczająco mocne.
Jak dobrać przewody, bezpiecznik i przekaźnik
Tu nie lubię zgadywania. Bezpiecznik i przekrój przewodu dobieram do rzeczywistego prądu pracy, a nie do marketingowego hasła z pudełka. Dla ciągłej pracy celuję mniej więcej w 125-150% prądu roboczego, ale nigdy ponad to, co bezpiecznie zniesie przewód i złącza. Jeśli trasa jest długa albo warunki ciężkie, biorę jeden rozmiar „w górę”, bo spadek napięcia jest wtedy mniejszy.
| Przykład lamp | Moc łącznie | Prąd przy 12 V | Bezpiecznik | Przewód zasilający |
|---|---|---|---|---|
| 2 x 18 W LED | 36 W | około 3 A | 5-7,5 A | 1,0-1,5 mm² |
| 2 x 36 W LED | 72 W | około 6 A | 10 A | 1,5-2,5 mm² |
| 2 x 48 W LED | 96 W | około 8 A | 10-15 A | 2,5 mm² |
| 2 x 72 W LED | 144 W | około 12 A | 15-20 A | 2,5-4 mm² |
Przy instalacji 24 V prąd będzie około dwa razy mniejszy, więc często można zejść z przekrojem przewodu, ale ja i tak sprawdzam długość trasy i jakość połączeń. To nie sama moc lampy zabija instalację, tylko słaba masa, zbyt cienki przewód i bezpiecznik w złym miejscu. Jeśli zestaw ma już gotową wiązkę, traktuję jej parametry jako punkt wyjścia, ale zawsze porównuję je z faktycznym poborem lamp. Właśnie ta kontrola oddziela poprawny montaż od instalacji, która działa tylko przez pierwsze kilka dni.
Montaż krok po kroku w aucie, dostawczaku lub ciągniku
Sam montaż robię w tej kolejności, bo ona ogranicza ryzyko błędu i skraca czas poprawiania później. Przyda się multimetr, zaciskarka do końcówek, peszel, koszulki termokurczliwe i porządne opaski. Jeśli możesz, pracuj przy odłączonym akumulatorze albo przynajmniej po wyjęciu bezpiecznika wiązki.
- Przymierz lampy w docelowym miejscu i sprawdź, czy nie zasłaniają chłodnicy, czujników albo tablicy.
- Wyznacz trasę przewodów tak, żeby omijały wentylator, kolektor, ostre krawędzie i ruchome elementy zawieszenia.
- Przykręć uchwyt i lampę, ale zostaw możliwość lekkiej regulacji kąta świecenia.
- Poprowadź przewód zasilający od akumulatora do bezpiecznika, a potem do pinu 30 przekaźnika.
- Połącz pin 87 przekaźnika z plusem lamp roboczych.
- Minus lamp przykręć do czystej masy karoserii albo do bieguna ujemnego, jeśli tak jest wygodniej w danym pojeździe.
- Przewody 85 i 86 wykorzystaj do sterowania cewką: jeden dostaje sygnał z przełącznika lub świateł drogowych, drugi masę albo plus, zależnie od logiki auta.
- Zaizoluj wszystkie połączenia, włóż przewody w peszel i zamocuj je tak, żeby nic nie latało pod maską.
W starszych pojazdach
W prostych konstrukcjach najczęściej wystarczy klasyczny sygnał z przełącznika albo z obwodu świateł drogowych. Wtedy instalacja jest przejrzysta, a diagnoza ewentualnej usterki zajmuje kilka minut. Ja lubię takie układy, bo od razu widać, gdzie płynie prąd i gdzie szukać problemu, jeśli coś nie zadziała.
