LED bar potrafi bardzo poprawić widoczność, ale tylko wtedy, gdy instalacja jest zrobiona porządnie i zgodnie z przeznaczeniem lampy. W tym tekście pokazuję, jak podłączyć led bar w samochodzie, jak dobrać bezpiecznik, przekaźnik i przewody oraz gdzie kończy się praktyczny montaż, a zaczynają problemy z przepisami. Dorzucam też warianty sterowania i typowe błędy, które najczęściej psują efekt.
Najważniejsze rzeczy do zapamiętania przed montażem
- Zasilaj LED bar z akumulatora przez bezpiecznik i przekaźnik, a nie przez przypadkowy przewód w kabinie.
- Dobieraj bezpiecznik do poboru prądu lampy, zwykle na poziomie około 125-150% prądu nominalnego.
- Jeśli lampa ma pracować na drodze, sprawdź homologację i sposób włączenia ze światłami drogowymi.
- Przewody prowadź w osłonie, z przepustami i bez ostrych załamań, bo to najczęstsze źródło awarii.
- Masa na karoserii musi być na czystym metalu, bez farby i korozji.
- Po montażu zrób test pod obciążeniem i sprawdź, czy nic się nie grzeje po kilku minutach pracy.
Najpierw sprawdź, czy ten LED bar ma sens w twoim aucie
Najważniejsze jest rozróżnienie między lampą roboczą a dodatkowym światłem drogowym. Pierwsza nadaje się do pracy, wypraw i terenu, druga ma sens na drogach publicznych tylko wtedy, gdy jest homologowana i działa w logice świateł drogowych. Ja zawsze zaczynam od tego kroku, bo od razu wiadomo, czy montaż ma być prosty i użytkowy, czy musi spełniać konkretne wymagania formalne.
| Rodzaj lampy | Gdzie ma sens | Jak ją traktować | Co z podłączeniem |
|---|---|---|---|
| Lampa robocza | Teren, plac, serwis, wyprawy | Nie zakładaj, że wolno jej używać na drodze publicznej | Osobny włącznik i własny obwód |
| Homologowany LED bar jako światło drogowe | Jazda nocą, off-road, trasy pozamiejskie | Musi być zgodny z przepisami i poprawnie ustawiony | Najczęściej przez przekaźnik, z logiką działania świateł drogowych |
| Bar bez oznaczeń homologacyjnych | Wyłącznie zastosowania pozadrogowe | Traktuj go jako rozwiązanie off-road | Nie łącz go z założeniem, że będzie legalnym światłem drogowym |
Przy dodatkowych światłach drogowych liczy się też suma liczb referencyjnych na obudowach lamp. W praktyce łączna wartość nie powinna przekraczać 100, a sama instalacja powinna być symetryczna i tak ustawiona, żeby nie oślepiać innych kierowców. Jeśli na lampie nie ma czytelnych oznaczeń homologacyjnych, ja traktuję ją jako sprzęt do pracy albo off-roadu, nie jako element do codziennej jazdy po drogach publicznych. Skoro to jest jasne, można przejść do doboru osprzętu, bo tu najłatwiej popełnić kosztowny błąd.
Dobierz osprzęt tak, żeby instalacja nie była prowizorką
Ja zaczynam od policzenia prądu, a dopiero potem wybieram przewody i bezpiecznik. To prostsze niż poprawianie później przegrzanej wiązki albo szukania spadków napięcia, które zabierają lampie połowę realnej mocy. W osobówce zwykle wystarcza instalacja 12 V, ale w dostawczaku albo ciężarówce trzeba od razu sprawdzić, czy całość pracuje na 24 V.
Do typowego montażu potrzebujesz kilku elementów: samego LED bara, przekaźnika 4-pin 30/40 A, oprawki bezpiecznika montowanej jak najbliżej akumulatora, przewodu o odpowiednim przekroju, porządnych konektorów, koszulek termokurczliwych i przepustów gumowych. W nowszych autach przydaje się też adapter bezpiecznikowy albo gotowa wiązka sterująca, bo fabryczna instalacja bywa wrażliwa na dodatkowe obciążenie.
| Moc LED bara | Prąd przy 13,8 V | Praktyczny bezpiecznik | Przekrój przewodu |
|---|---|---|---|
| 72 W | ok. 5,2 A | 10 A | 1,5 mm² przy krótkim biegu, 2,5 mm² przy dłuższym |
| 120 W | ok. 8,7 A | 15 A | 2,5 mm² |
| 180 W | ok. 13,0 A | 20 A | 2,5 mm² lub 4 mm² przy dłuższej trasie przewodu |
| 240 W | ok. 17,4 A | 25 A | 4 mm² |
W praktyce lubię zostawić margines i nie dobierać wszystkiego "na styk". Jeśli obliczony prąd jest blisko granicy, a przewód ma iść przez komorę silnika albo dach, biorę przekrój oczko większy. Przekaźnik odciąża przełącznik, a bezpiecznik ma chronić przewód, nie samą lampę, więc jego zadaniem nie jest "mocniejsze świecenie", tylko szybkie odcięcie obwodu przy zwarciu. Skoro komponenty są dobrane, można to wszystko złożyć w jedną sensowną instalację.
Jak podłączyć LED bar krok po kroku

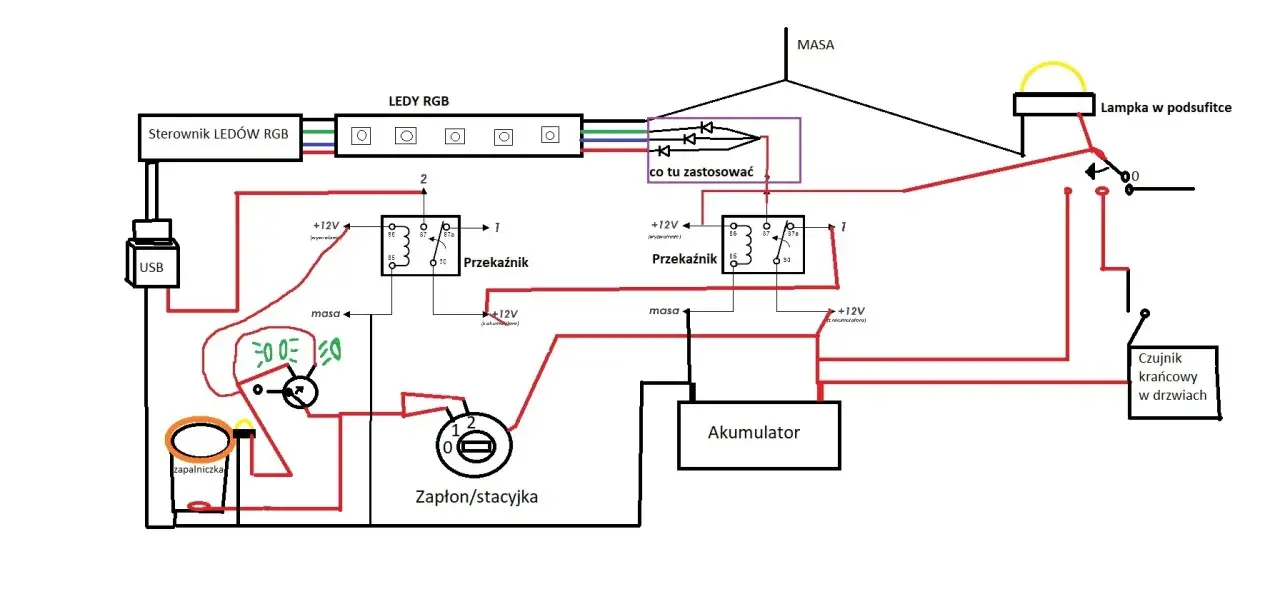

Najprostszy i najczystszy układ wygląda tak: akumulator zasila lampę przez bezpiecznik i przekaźnik, a włącznik steruje tylko cewką przekaźnika. Dzięki temu przez kabinę nie prowadzisz dużego prądu, tylko cienki przewód sterujący. To rozwiązanie, które ja wybieram najczęściej, bo daje najmniej problemów po czasie.
- Odłącz minus akumulatora.
- Przymierz LED bar i sprawdź, czy po zamocowaniu zostaje miejsce na wiązkę, przepusty i serwis.
- Poprowadź przewód dodatni z akumulatora do oprawki bezpiecznika, a potem do styku 30 przekaźnika.
- Ze styku 87 wyprowadź plus do lampy.
- Masa lampy idzie na czysty punkt nadwozia albo bezpośrednio na minus akumulatora.
- Styki 85 i 86 wykorzystaj do sterowania: jeden przewód z przełącznika, drugi na masę albo plus, zależnie od wiązki.
- Jeśli przechodzisz przez blachę, zastosuj gumowy przepust i zabezpiecz krawędzie przed przecieraniem.
- Połączenia zaciśnij porządną zaciskarką i osłoń koszulką termokurczliwą, najlepiej z klejem.
- Załóż bezpiecznik, podłącz akumulator i sprawdź, czy przekaźnik klika, a lampa zapala się od razu.
Jeżeli zestaw ma diodę zabezpieczającą albo gotową wiązkę od producenta, nie odwracaj biegunowości na cewce. To drobiazg, który potrafi unieruchomić cały obwód albo uszkodzić element sterujący. Po uruchomieniu warto też po kilku minutach dotknąć wiązki i obudowy przekaźnika: jeśli są wyraźnie gorące, coś jest źle dobrane albo połączenie ma słaby styk. Po takim montażu naturalnie pojawia się kolejne pytanie: jak sterować lampą, żeby było wygodnie i zgodnie z przeznaczeniem.
Wybierz sposób sterowania, zanim wytniesz pierwszy otwór
Nie każdy LED bar powinien działać tak samo. Inaczej podłącza się lampę roboczą, inaczej światło dodatkowe na drogę, a jeszcze inaczej osprzęt w aucie z rozbudowaną elektroniką, gdzie prosty pobór z przypadkowego przewodu może narobić szkód. Ja zwykle wybieram wariant sterowania jeszcze przed wierceniem czegokolwiek, bo później instalacja wygląda dużo czyściej.
| Wariant sterowania | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Osobny włącznik w kabinie | Lampa robocza, off-road, serwis | Najprostsze i najbardziej przewidywalne | Trzeba pamiętać o wyłączeniu |
| Trigger ze świateł drogowych | Homologowane dodatkowe światło drogowe | Wygodne i logiczne w codziennym użyciu | Wymaga zgodnego z przepisami montażu |
| Zapłon lub ACC plus osobny włącznik | Auta serwisowe, prace na postoju | Nie zostawisz lampy przypadkiem włączonej | Nie zastępuje sensownego sterowania ręcznego |
| Wyjście fabryczne albo adapter bezpiecznikowy | Nowe auta z CAN i skomplikowaną elektryką | Nie obciąża przypadkowego obwodu | Trzeba wiedzieć, gdzie się wpiąć |
W nowszych autach nie podłączam zasilania LED bara pod pierwszy lepszy przewód od świateł. Jeśli potrzebny jest tylko sygnał sterujący, biorę go z bezpiecznika, gotowego wyjścia albo wiązki dedykowanej, a nie z grubego przewodu zasilającego lampę. To ważne, bo przy elektronice nadwozia najtańsza oszczędność potrafi potem kosztować najwięcej. Z takim podejściem łatwiej też uniknąć błędów, które najczęściej wychodzą dopiero po kilku tygodniach.
Najczęstsze błędy przy montażu, które kończą się przegrzaniem albo problemem na przeglądzie
W praktyce powtarzają się te same potknięcia. Najbardziej kosztowne nie są spektakularne awarie, tylko drobne zaniedbania: za słaba masa, zły bezpiecznik, przewód bez osłony albo montaż wykonany tak, że światło wygląda dobrze tylko na parkingu.
- Bezpiecznik zamontowany za daleko od akumulatora - w razie zwarcia odcinek przewodu między akumulatorem a bezpiecznikiem nadal pozostaje niechroniony.
- Masa na lakierze lub rdzy - daje spadki napięcia, migotanie i losowe problemy z działaniem.
- Zasilanie z fabrycznego obwodu świateł bez przekaźnika - przeciąża przewody i przełączniki, zwłaszcza przy mocniejszych barach.
- Za cienki przewód - powoduje grzanie, spadek napięcia i słabsze świecenie.
- Brak przepustu i osłony na przejściu przez blachę - przewód po czasie przeciera się i robi zwarcie.
- Nieuszczelnione złącza na zewnątrz - wilgoć wchodzi do środka szybciej, niż wielu osobom się wydaje.
- Zły kąt świecenia - lampa potrafi walić w maskę, dach albo w oczy innych kierowców zamiast dawać realny zasięg.
- Brak weryfikacji homologacji - szczególnie gdy LED bar ma jeździć po drogach publicznych.
Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, to jest nim właśnie oszczędzanie na przekroju przewodu i porządnym połączeniu masy. Taka instalacja jeszcze działa, ale już po pierwszej zimie zaczyna zachowywać się niepewnie. Skoro wiadomo, czego unikać, zostaje ostatnia praktyczna kwestia: ile to wszystko kosztuje i kiedy lepiej oddać auto w ręce elektryka.
Budżet na montaż i moment, w którym warsztat oszczędza nerwy
Na rynku ceny są mocno rozstrzelone, ale do sensownego montażu trzeba liczyć kilka osobnych pozycji. Budżetowy LED bar potrafi kosztować około 130-450 zł, markowy homologowany panel zwykle zaczyna się wyżej, mniej więcej od 500 zł i potrafi dojść do 1500 zł lub więcej. Do tego dochodzi wiązka z przekaźnikiem, która najczęściej mieści się w widełkach około 70-250 zł, oraz drobnica: bezpieczniki, konektory, osłony i przepusty za kolejne 30-100 zł.
| Element | Orientacyjny koszt | Kiedy to kupuję |
|---|---|---|
| LED bar budżetowy / roboczy | 130-450 zł | Do pracy, terenu i zastosowań pozadrogowych |
| Homologowany LED bar markowy | 500-1500+ zł | Gdy ma działać jako dodatkowe światło drogowe |
| Wiązka z przekaźnikiem | 70-250 zł | Gdy chcę skrócić montaż i uniknąć kombinowania |
| Drobne materiały montażowe | 30-100 zł | Zawsze, bo bez tego montaż nie jest kompletny |
| Robocizna w warsztacie | około 180-260 zł, czasem więcej przy trudnym prowadzeniu przewodów | Gdy auto ma skomplikowaną elektronikę albo montaż wymaga wiercenia i uszczelniania |
Do warsztatu oddaję auto zwłaszcza wtedy, gdy przewód ma iść przez dach, trzeba zachować szczelność po wierceniu albo instalacja ma być spięta z elektroniką nadwozia bez ryzyka błędów. Przy prostym montażu można to zrobić samemu, ale przy nowszych samochodach i droższych lampach ja wolę zapłacić raz za poprawny montaż niż później szukać przyczyny spadków napięcia, błędów w instalacji albo przecieków. Została jeszcze ostatnia rzecz, którą zawsze robię po montażu, zanim uznam temat za zamknięty.
Po montażu zrób ten krótki test i dopiero ruszaj w trasę
Po pierwszym uruchomieniu sprawdzam trzy rzeczy: czy światło zapala się bez zwłoki, czy przewody i przekaźnik nie grzeją się po kilku minutach oraz czy wiązka nie ociera o metal albo ruchome elementy. Potem robię krótki przejazd po zmroku i patrzę, czy strumień światła nie idzie w maskę, dach albo na pobocze w sposób, który męczy oczy kierowcy z naprzeciwka.
Jeśli wszystko działa, po 50-100 km wracam jeszcze do mocowań, masy i złączek. Dokręcam śruby, oglądam przepusty i upewniam się, że w obudowie nie ma wilgoci. Przy lampach off-road dobrze jest też pamiętać o osłonie podczas jazdy po drogach publicznych, bo wtedy instalacja jest nie tylko praktyczna, ale też znacznie bardziej przewidywalna na dłuższą metę.
