Przekaźnik 5-pinowy to prosty element, ale w samochodzie robi dużą różnicę: pozwala zasilać mocniejszy odbiornik przez mały sygnał sterujący i odciąża przełącznik, instalację oraz styki w kabinie. W praktyce pokazuję, jak podłączyć przekaźnik 5 pinowy, dobrać bezpiecznik, rozróżnić piny 30, 85, 86, 87 i 87a oraz uniknąć typowych błędów przy zasilaniu. To ma znaczenie zwłaszcza przy dodatkowych światłach, klaksonie, wentylatorze albo innej modyfikacji, w której liczy się pewne zasilanie, a nie tylko „żeby coś zadziałało”.
Najważniejsze rzeczy, które muszą się zgadzać przed pierwszym uruchomieniem
- 30 to zwykle stały plus z akumulatora, prowadzony przez bezpiecznik.
- 87 zasila odbiornik w wersji normalnie otwartej, a 87a służy do toru normalnie zamkniętego.
- 85 i 86 to cewka sterująca; w przekaźniku z diodą ma znaczenie biegunowość.
- Bezpiecznik montuję jak najbliżej źródła zasilania, a nie przy samym odbiorniku.
- Przewód dobieram do realnego prądu obciążenia, nie do „na oko” ani tylko do opisu na obudowie.
- Jeśli układ ma pracować w aucie, sprawdzam też jakość masy i spadki napięcia pod obciążeniem.
Jak działa pięciopinowy przekaźnik i co oznaczają zaciski
W samochodowym przekaźniku pięciopinowym są tak naprawdę dwa niezależne obwody: obwód sterowania i obwód mocy. Jak pokazuje dokumentacja HELLA, 86/85 opisuje się jako część sterującą, a 30/87 jako tor zasilania odbiornika. To ważne, bo właśnie tutaj najczęściej pojawia się chaos: ktoś zasila odbiornik jakimkolwiek pinem, a potem dziwi się, że układ działa losowo albo grzeje się bez powodu.
Najprościej myśleć o tym tak: cewka w środku przyciąga styk roboczy, a sam prąd odbiornika płynie osobnym torem. Dzięki temu przełącznik w kabinie lub sygnał z modułu nie musi przenosić dużego obciążenia. To jest dokładnie ta różnica, która robi porządek w instalacji, zwłaszcza przy mocniejszych światłach czy wentylatorach.
| Zacisk | Rola | Jak go traktuję w instalacji | Co warto zapamiętać |
|---|---|---|---|
| 30 | Wspólny styk zasilania | Podaję tu plus z akumulatora lub z głównej linii zasilającej | Na tym torze zawsze pilnuję bezpiecznika |
| 87 | Wyjście robocze NO | Łączę z plusem odbiornika, gdy przekaźnik ma go włączyć | To najczęstszy wybór przy dodatkowym osprzęcie |
| 87a | Wyjście spoczynkowe NC | Używam tylko wtedy, gdy odbiornik ma działać w stanie spoczynku | Nie jest „zapasowym plusem” do wolnego użycia |
| 85 | Jedna strona cewki | Podłączam do masy albo do sygnału sterującego, zależnie od schematu | Przy diodzie biegunowość może być krytyczna |
| 86 | Druga strona cewki | Daję tu sygnał sterujący, najczęściej plus po zapłonie lub z przycisku | Razem z 85 tworzy obwód załączający przekaźnik |
W praktyce dobrze działa jedna zasada: 85/86 sterują, a 30/87 przenoszą prąd odbiornika. Gdy ten podział mam w głowie, samo okablowanie robi się dużo prostsze. Teraz przejdę do tego, jak taki układ spiąć bez zgadywania i bez ryzyka pomyłki na pierwszym uruchomieniu.

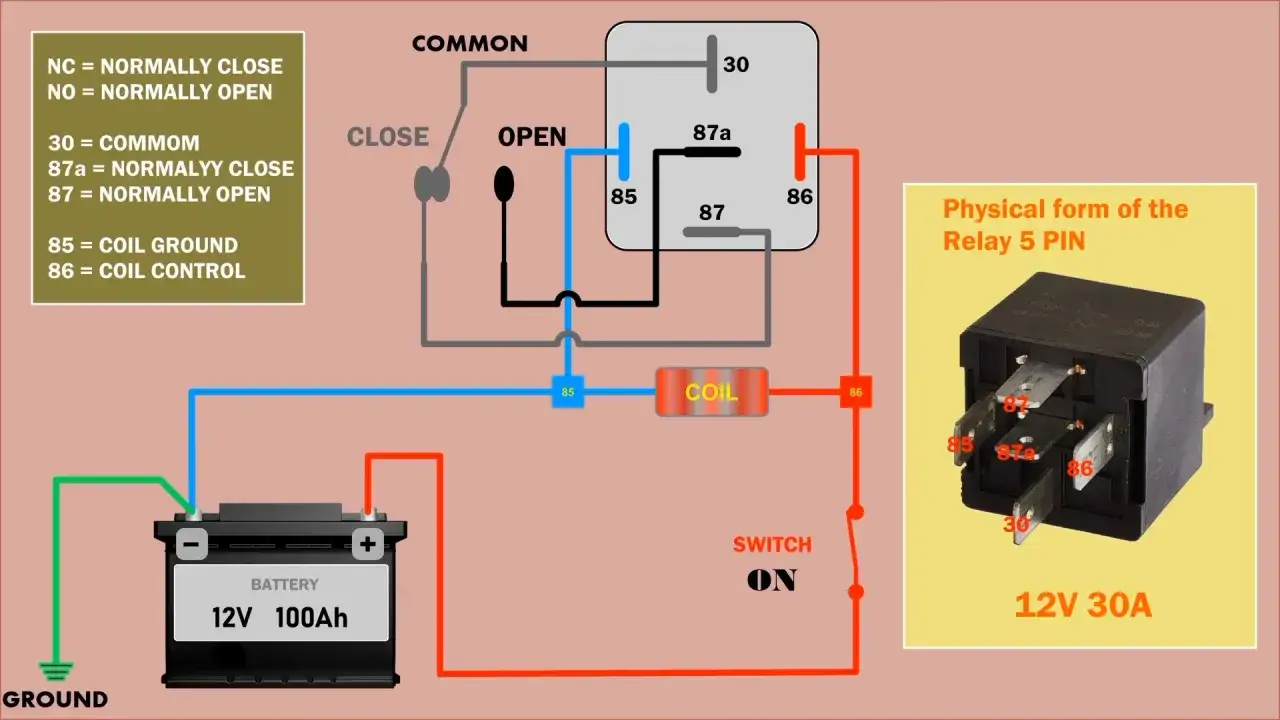

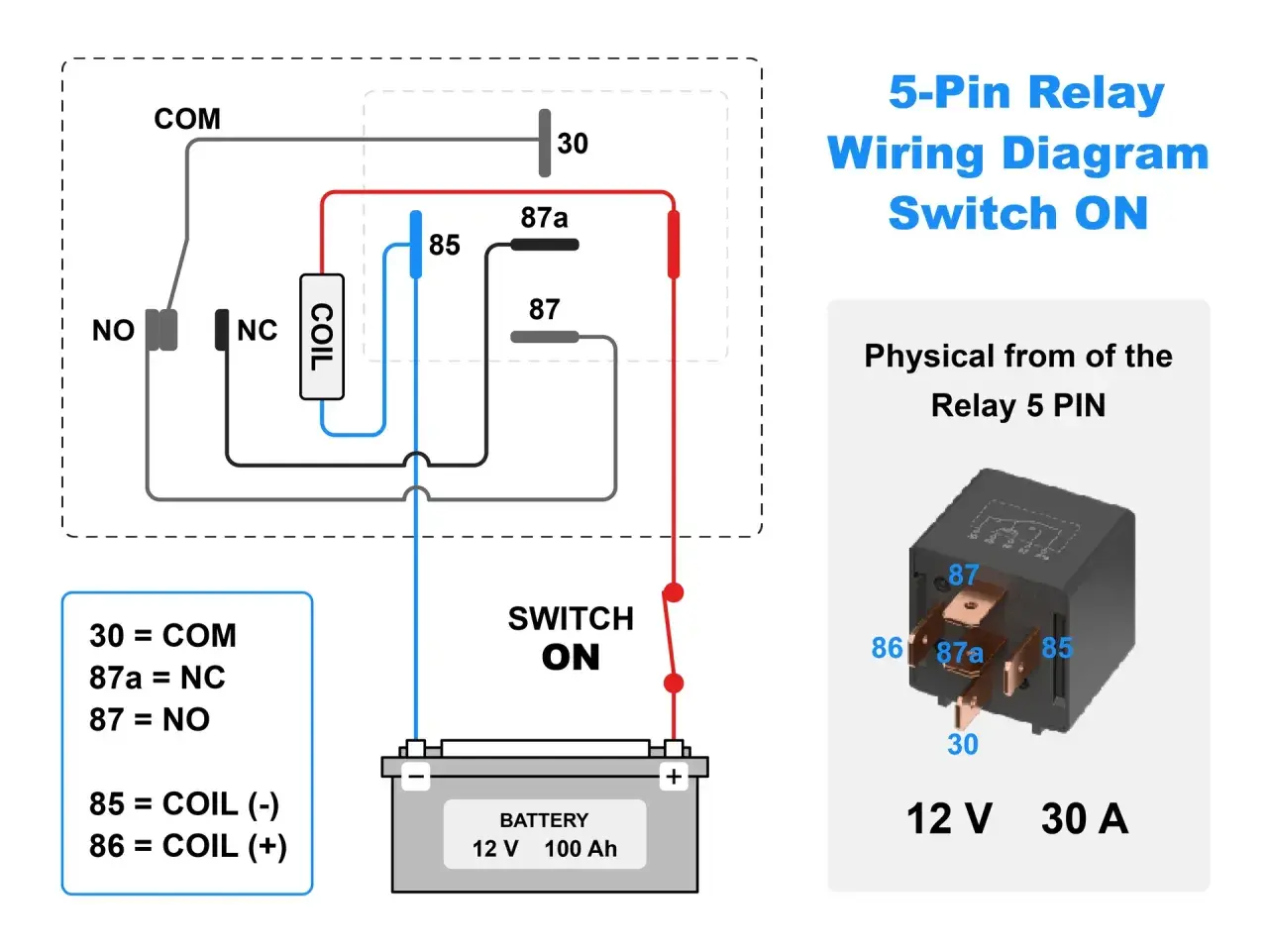

Schemat podłączenia krok po kroku
Najpewniejszy układ w samochodzie zaczynam od zasilania toru mocy, a dopiero potem dokładam sterowanie. Taki porządek ogranicza ryzyko błędów i od razu pokazuje, czy problem leży po stronie obciążenia, czy po stronie cewki.
- Podaj plus z akumulatora na pin 30 przez bezpiecznik dobrany do obciążenia.
- Wyprowadź z pinu 87 plus do odbiornika, jeśli ma to być układ normalnie otwarty.
- Drugi przewód odbiornika podłącz do masy albo do przewodu powrotnego zgodnie ze schematem auta.
- Pin 85 i 86 wykorzystaj do sterowania cewką z przycisku, wyłącznika lub modułu sterującego.
- Pin 87a zostaw wolny, jeśli przekaźnik ma po prostu włączać jeden odbiornik.
- Połączenia zrób na porządnych konektorach lub gnieździe przekaźnika, a nie na luźnych wsuwkach bez zabezpieczenia.
Ja zwykle ustawiam to tak: jeśli sterowanie ma iść po plusie, na 86 podaję sygnał +12 V, a 85 łączę z masą. Jeśli sterownik podaje masę, układ odwracam, o ile przekaźnik nie ma cewki spolaryzowanej. W dokumentacji Omron wprost podkreśla się, że przekaźniki z wbudowaną diodą wymagają zachowania polaryzacji, więc tu nie ma miejsca na przypadek.
Ważne: jeśli przekaźnik ma nadrukowany schemat na obudowie, traktuję go jako nadrzędny wobec „uniwersalnych” rysunków z internetu. Zdarza się, że ten sam format obudowy występuje w kilku wersjach, a detal w środku już zmienia sposób podłączenia.
Kiedy układ mocy i sterowania są już rozpisane, warto od razu dobrać zasilanie tak, żeby instalacja była bezpieczna, a nie tylko poprawna na papierze.
Jak dobrać zasilanie, bezpiecznik i przewody
Przekaźnik sam w sobie nie rozwiązuje problemu słabego zasilania. Jeśli plus na pinie 30 jest za cienki, za długi albo źle zabezpieczony, to układ będzie działał gorzej mimo poprawnego schematu. Dlatego przy zasilaniu patrzę jednocześnie na prąd odbiornika, długość przewodu i jakość masy.
W przykładzie z dokumentacji Omron dla jednego z automotive relay cewka 12 V pobiera około 141 mA, a styki są przewidziane na 35 A po stronie NO i 20 A po stronie NC. To dobrze pokazuje proporcje: tor sterowania może być lekki, ale tor mocy trzeba policzyć serio. Nie ma sensu ciągnąć grubej wiązki do cewki, a potem zasilać odbiornik przez przewód, który robi się gorący po kilku minutach.
| Typ obciążenia | Przewód zasilający | Bezpiecznik | Uwagi praktyczne |
|---|---|---|---|
| Cewka 85/86 | 0,5-0,75 mm² | Zwykle nie osobny, jeśli sterowanie idzie z już zabezpieczonego obwodu | Tu płynie mały prąd, ale połączenia muszą być pewne |
| Odbiornik do 10 A | 1,0-1,5 mm² | 10-15 A | Dobre dla lekkich dodatkowych lamp i niewielkich akcesoriów |
| Odbiornik 15-20 A | 1,5-2,5 mm² | 20-25 A | To częsty zakres przy mocniejszych dodatkach w aucie |
| Odbiornik 25-35 A | 2,5-4,0 mm² | 30-40 A | Przy dłuższej trasie przewodu wolę dać zapas na spadki napięcia |
Bezpiecznik montuję po stronie źródła zasilania, możliwie blisko akumulatora lub punktu rozdziału. Dzięki temu chronię cały odcinek przewodu, a nie tylko sam odbiornik. W praktyce to robi największą różnicę przy awarii izolacji albo przetarciu wiązki w komorze silnika.
Jeśli układ ma pracować długo i pod obciążeniem, patrzę też na temperaturę złącza i kontaktów. Czasem sam przekaźnik jest w porządku, a problemem okazuje się luźna wsuwka albo za cienka masa. Tę różnicę wyłapuje się dopiero po złożeniu całości, dlatego od razu przechodzę do wariantów, które potrafią zmienić sposób podłączenia.
87a, dioda i inne warianty, które zmieniają podłączenie
Zacisk 87a sprawia najwięcej nieporozumień, bo nie działa jak „drugi plus”. W stanie spoczynku jest połączony z 30, a po wzbudzeniu cewki zostaje rozłączony. HELLA opisuje takie rozwiązanie jako relę przełączające, gdzie obwód spoczynkowy przechodzi z 87a na 87 po podaniu sygnału sterującego. To ma sens wszędzie tam, gdzie chcesz przełączać między dwoma torami, a nie tylko włączać jeden odbiornik.
| Zacisk | Stan bez zasilania cewki | Stan po zasileniu cewki | Do czego to pasuje |
|---|---|---|---|
| 87 | Rozłączony | Połączony z 30 | Klasyczne włączanie dodatkowego odbiornika |
| 87a | Połączony z 30 | Rozłączony | Przełączanie między dwoma obwodami albo stanem spoczynkowym |
Druga sprawa to dioda lub rezystor tłumiący. Cewka po wyłączeniu generuje przepięcie, więc producenci stosują elementy gaszące, żeby chronić instalację. W materiałach HELLA i Omron pojawia się wprost ostrzeżenie, że przy takim tłumieniu należy zwrócić uwagę na polaryzację cewki. Innymi słowy: jeśli przekaźnik ma diodę, nie odwracam przewodów „bo przecież to tylko cewka”.
Warto też pamiętać o napięciu pracy. W samochodzie osobowym najczęściej spotkasz przekaźniki 12 V, ale w pojazdach cięższych i części zastosowań użytkowych używa się też wersji 24 V. Wpięcie złego modelu nie jest drobnym błędem, tylko prostą drogą do niestabilnej pracy albo uszkodzenia. Jeśli mam choć cień wątpliwości, sprawdzam oznaczenie na obudowie i nie zakładam, że „każdy pięciopinowy wygląda tak samo”.
Gdy te warianty mam już rozpoznane, zostają błędy montażowe, które w praktyce psują najwięcej instalacji. I właśnie na nich zwykle widać, czy ktoś podłączył układ technicznie, czy tylko „żeby świeciło”.
Najczęstsze błędy, które powodują grzanie albo brak działania
W samochodowych instalacjach przekaźnikowych najczęściej nie psuje się sam przekaźnik, tylko sposób jego wpięcia. To dobra wiadomość, bo większość problemów da się wyłapać jeszcze na stole albo po pierwszym teście pod napięciem.
- Brak bezpiecznika na zasilaniu 30 - przy zwarciu przewód robi się słabym punktem całego układu, a nie bezpiecznikiem.
- Pomylone 87 i 87a - odbiornik działa odwrotnie niż zakładano albo nie działa wcale.
- Zbyt cienki przewód po stronie mocy - instalacja się grzeje, spada napięcie i odbiornik pracuje słabiej.
- Słaba masa - to klasyczny błąd w aucie; przekaźnik może klikać, ale odbiornik nie dostaje pełnego zasilania.
- Podłączenie cewki bez sprawdzenia polaryzacji - szczególnie ryzykowne przy przekaźniku z diodą lub innym elementem tłumiącym.
- Luz na konektorach - pojedynczy słaby styk potrafi nagrzać się bardziej niż sam odbiornik.
- Użycie przekaźnika o złym napięciu cewki - 12 V i 24 V to nie jest detal, tylko podstawowa różnica konstrukcyjna.
Ja lubię sprawdzać jeszcze jedną rzecz: czy punkt masowy jest naprawdę dobry, a nie tylko „jakoś przykręcony do karoserii”. W motoryzacji taki pozornie drobny szczegół często decyduje o tym, czy układ działa stabilnie przy włączonym silniku, czy tylko na postoju. I właśnie dlatego przed oddaniem instalacji do użytku zawsze robię jeszcze krótki test końcowy.
Co sprawdzam po montażu, zanim uznam układ za gotowy
Po złożeniu instalacji nie zakładam od razu, że wszystko jest w porządku. Najpierw sprawdzam trzy rzeczy: czy przekaźnik reaguje na sterowanie, czy odbiornik dostaje pełne zasilanie oraz czy po kilku minutach pracy nic nie robi się podejrzanie ciepłe. To szybki test, ale zwykle wyłapuje większość problemów.
- Odsłuchuję kliknięcie przekaźnika po podaniu sygnału sterującego.
- Mierzę napięcie na odbiorniku pod obciążeniem, a nie tylko „na pusto”.
- Dotykam gniazda, przewodów i złącza po kilku minutach pracy, żeby sprawdzić, czy nie grzeją się nienaturalnie.
- Sprawdzam, czy bezpiecznik ma rozsądny zapas i nie wybija przy zwykłej pracy układu.
- Upewniam się, że przewody są zabezpieczone mechanicznie przed przetarciem, wilgocią i drganiami.
Jeśli wszystko działa poprawnie, mam układ, który jest prosty do diagnostyki i odporny na typowe problemy z zasilaniem w aucie. Właśnie tak podchodzę do dodatkowych świateł, klaksonu, wentylatora czy innego osprzętu: najpierw porządny tor mocy przez 30 i 87, potem czyste sterowanie na 85 i 86, a 87a tylko wtedy, gdy naprawdę jest potrzebny. To podejście jest zwykle lepsze niż improwizacja, bo daje przewidywalne działanie i od razu pokazuje, gdzie szukać usterki, jeśli coś później przestanie działać.
